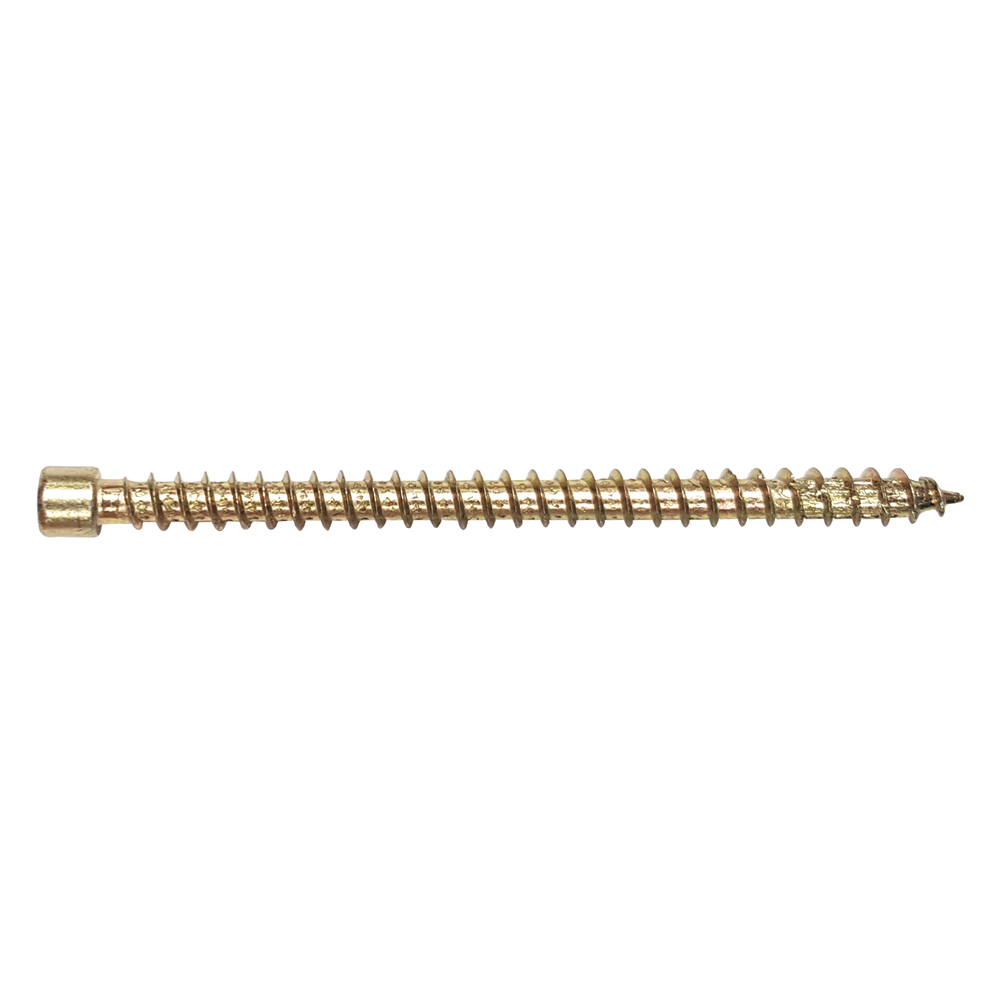

ESCRFTZ

Holzbauschraube mit Zylinderkopf

ESCRFTZ - Holzbauschrauben Ø 8.0 mm mit Zylinderkopf werden zur Verbindung von tragenden Holzbauteilen (zwei- bzw. mehrlagig) sowie insbesondere als Querzugverstärkung im konstruktiven Ingenieurholzbau (EC5) verwendet. Der Zylinderkopf mit Senkansatz lässt sich oberflächenbündig oder anwendungsspezifisch tiefer im Holzanbauteil versenken.

CE Kennzeichnung
ETA
Nutzungsklasse 2
Galvanisch verzinkt, gelb chromatiert
Innen
Solid Wood

Produkt-Details

Bilder

Eigenschaften

Material

  • Kohlenstoffstahl, gehärtet
  • Fe/Zn5/C: galvanisch verzinkt ≥ 12μm, gelb passiviert, gleitbeschichtet

Produktmerkmale

  • Zylinderkopf mit Senkansatz
  • Innensechsrundantrieb
  • Grobgängiges Vollgewinde
  • Verarbeitung ohne Vorbohren (selbstbohrend)

Vorteile

  • Der Zylinderkopf mit Senkansatz lässt sich oberflächenbündig oder anwendungsspezifisch tiefer im Holzanbauteil versenken.
  • Die Verdichterspitze gewährleistet ein optimales Einschrauben in das anzuschließende Holzbauteil.
  • Im Zusammenwirken mit dem anwendungsoptimierten Vollgewinde, sowie einer funktionellen Gleitbeschichtung ist eine leichtgängige Verschraubung, bei gleichzeitiger Minimierung des Eindrehwiderstandes und Reduzierung der Spaltwirkung gegeben.

Anwendung

Anwendbare Materialien

  • Holz, Holzwerkstoffe, CLT

Anwendungsbereiche

  • Holz / Holz-Montage
  • Druck- / Zug- / Schubverstärkung
  • Kreuzweise angeordnetes Schraubenpaar für Querkraftanschlüsse

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel Befestigungsmittel Abmessungen [mm] bit Stk./Pkt.
d l dh lg
ESCRFTZ8.0X120812010.2110T-4050
ESCRFTZ8.0X14014010.2130T-4050
ESCRFTZ8.0X16016010.2150T-4050
ESCRFTZ8.0X18018010.2170T-4050
ESCRFTZ8.0X20020010.2190T-4050
ESCRFTZ8.0X22022010.2210T-4050
ESCRFTZ8.0X24024010.2230T-4050
ESCRFTZ8.0X26026010.2250T-4050
ESCRFTZ8.0X28028010.2270T-4050
ESCRFTZ8.0X30030010.2290T-4050
ESCRFTZ8.0X35035010.2340T-4050
ESCRFTZ8.0X40040010.2390T-4050

Mechanische Festigkeit und Steifigkeit

Artikel charakter. Fließmoment - My,k [Nm] *) charakter. Ausziehparameter - fax,k,90° [N/mm²] charakter. Zugtragfähigkeit - ftens,k [kN] charakter. Torsionsfestigkeit - ftors,k [kN]
ESCRFTZ8.0X12020.313.124.1-
ESCRFTZ8.0X14020.313.124.1-
ESCRFTZ8.0X16020.313.124.1-
ESCRFTZ8.0X18020.313.124.1-
ESCRFTZ8.0X20020.313.124.1-
ESCRFTZ8.0X22020.313.124.1-
ESCRFTZ8.0X24020.313.124.1-
ESCRFTZ8.0X26020.313.124.1-
ESCRFTZ8.0X28020.313.124.1-
ESCRFTZ8.0X30020.313.124.1-
ESCRFTZ8.0X35020.313.124.1-
ESCRFTZ8.0X40020.313.124.1-

*) Charakteristische Werte gelten für Holz C24

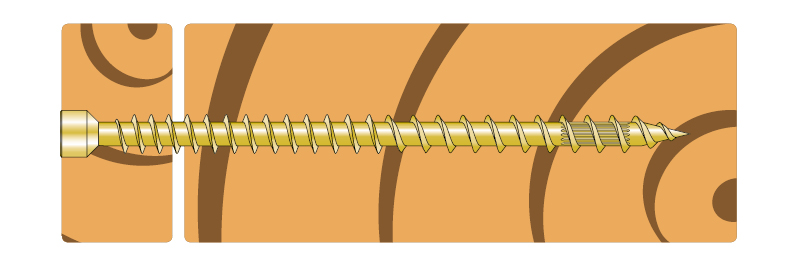

Installation

Technische Hinweise

Beispielberechnung

Eignungsnachweise

Leistungserklärung (DoP)

Technische Bewertung (ETA)

eta-13-0796.pdf (4.21 MB)

CAD- und BIM-Bibliothek

2D
3D
