Holzbauschraube mit Zylinderkopf

ESCRFT - Holzbauschrauben Ø 10.0 mm mit Zylinderkopf und Vollgewinde werden zur Verbindung von tragenden Holzbauteilen (zwei- bzw. mehrlagig), sowie insbesondere als Querzugverstärkung im konstruktiven Ingenieurholzbau (EC 5) verwendet. Zudem speziell geeignet für Holzverbinder (z.B. AB255HD) zur Verbindung von CLT-Elementen. Der Zylinderkopf lässt sich oberflächenbündig oder anwendungsspezifisch tiefer im Holzanbauteil versenken.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Galvanisch verzinkt, gelb chromatiert

Innen

EPD

Solid Wood


Produkt-Details

Bilder


Eigenschaften

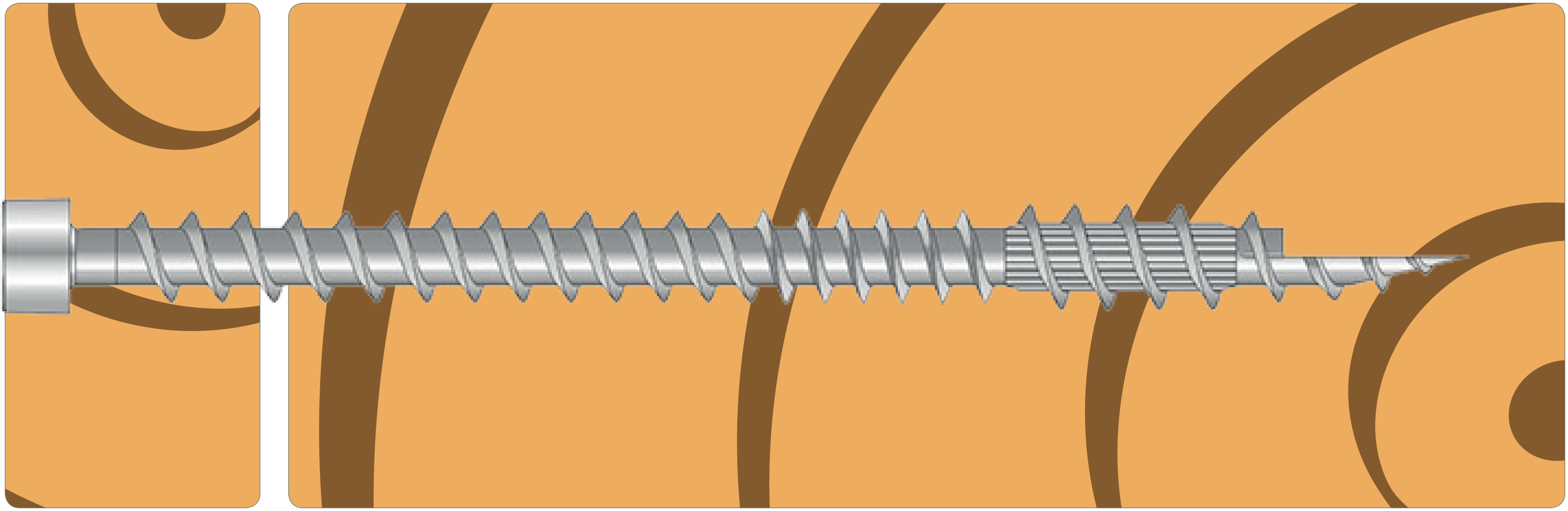

Material

Kohlenstoffstahl, gehärtet
Fe/Zn5/C: galvanisch verzinkt ≥ 12μm, gelb passiviert, gleitbeschichtet

Produktmerkmale

Zylinderkopf
Innensechsrundantrieb
Patentierte Halbspitze mit Verdichter
Grobgängiges Vollgewinde
Verarbeitung ohne Vorbohren (selbstbohrend)
Verringerte Randabstände
Verbesserte Standzeit der Schraubgeräte durch 50% reduziertes Einschraubmoment

Vorteile

Der Zylinderkopf lässt sich oberflächenbündig oder anwendungsspezifisch tiefer im Holzanbauteil versenken
Die patentierte Halbspitze in Kombination mit einem Verdichter gewährleistet einen schnellen Anbiss und ein effizientes Einschrauben in das anzuschließende Holzbauteil.
Im Zusammenwirken mit dem anwendungsoptimierten Vollgewinde sowie der funtionellen Gleitbeschichtung ist eine leichtgängige Verschraubung bei gleichtzeitiger Minimierung des Eindrehwiderstandes und Reduzierung der Spaltwirkung gegeben.
Torx-Antrieb: reduziert Abnutzung des Bits

Anwendung

Anwendbare Materialien

Auflager:

Vollholz, Brettschichtholz, CLT, Holzwerkstoffe

Aufzulagerndes Bauteil:

Vollholz, Brettschichtholz, CLT, Holzwerkstoffe

Anwendungsbereich

Nutzungsklasse 1 und 2 gemäß EN1995-1-1

Technische Daten

Abmessungen

F_ESCRFT yzp_ProdIll_Ill_Prod_ESCRFT_SCREW_ESCRFT_EU_EU_CY.jpg

Abmessungen und charakteristische Werte

Artikel	Befestigungsmittel Abmessungen [mm]				bit	Stk./Pkt.	Gewicht [kg]
Artikel	d	l	d_h	l_g	bit	Stk./Pkt.	Gewicht [kg]
ESCRFT10.0X450	10	450	13.4	426	T-50	25	0.15
ESCRFT10.0X500		500	13.4	476	T-50	25	0.065
ESCRFT10.0X600		600	13.4	576	T-50	25	0.076
ESCRFT10.0X800		800	13.4	776	T-50	15	0.007
ESCRFT10.0X1000		1000	13.4	976	T-50	15	0.007

Mechanische Festigkeit und Steifigkeit

Artikel	charakter. Fließmoment - M_y,k [Nm]	^*) charakter. Ausziehparameter - f_ax,k,90° [N/mm²]	charakter. Zugtragfähigkeit - f_tens,k [kN]	^*)charakter. Kopfdurchziehparameter - f_head,k [Nm]
ESCRFT10	36.7	12.5	40	55

^*)Charakteristische Werte gelten für Holz C24

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e13-0796-03.pdf (147.78 KB)

Verlauf zeigen

2017-12-15

de-dop-e13-0796-issue-2-0.pdf (99.29 KB)

2013-06-28

af546bbaa2ef930d13b53ce02d1b9bf391b01e06-pdf.pdf (101.35 KB)

Technische Bewertung (ETA)

eta-13-0796.pdf (4.21 MB)

Kein Verlauf verfügbar

de-eta-13-0796-2.pdf (4.2 MB)

Kein Verlauf verfügbar

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

References	2D DWGLaden Sie alles als ZIP herunter	2D Revit	DXFLaden Sie alles als ZIP herunter	PDFLaden Sie alles als ZIP herunter
2D
ESCRFT10.0X1000	2D DWGf-escrft100x1000-2do-cad-mult-prod.dwg	2D Revitf-escrft100x1000-2do-cad-mult-prod.rfa	DXFf-escrft100x1000-2do-cad-mult-prod.dxf	PDFf-escrft100x1000-2do-cad-mult-prod.pdf
ESCRFT10.0X450	2D DWGf-escrft100x450-2do-cad-mult-prod.dwg	2D Revitf-escrft100x450-2do-cad-mult-prod.rfa	DXFf-escrft100x450-2do-cad-mult-prod.dxf	PDFf-escrft100x450-2do-cad-mult-prod.pdf
ESCRFT10.0X500	2D DWGf-escrft100x500-2do-cad-mult-prod.dwg	2D Revitf-escrft100x500-2do-cad-mult-prod.rfa	DXFf-escrft100x500-2do-cad-mult-prod.dxf	PDFf-escrft100x500-2do-cad-mult-prod.pdf
ESCRFT10.0X600	2D DWGf-escrft100x600-2do-cad-mult-prod.dwg	2D Revitf-escrft100x600-2do-cad-mult-prod.rfa	DXFf-escrft100x600-2do-cad-mult-prod.dxf	PDFf-escrft100x600-2do-cad-mult-prod.pdf
ESCRFT10.0X800	2D DWGf-escrft100x800-2do-cad-mult-prod.dwg	2D Revitf-escrft100x800-2do-cad-mult-prod.rfa	DXFf-escrft100x800-2do-cad-mult-prod.dxf	PDFf-escrft100x800-2do-cad-mult-prod.pdf

References	3D Revit	IFCLaden Sie alles als ZIP herunter	SATLaden Sie alles als ZIP herunter	SKPLaden Sie alles als ZIP herunter	STLLaden Sie alles als ZIP herunter
3D
ESCRFT10.0X1000	3D Revitf-escrft100x1000-3d-cad-mult-prod.rfa	IFCf-escrft100x1000-3d-cad-mult-prod.ifc	SATf-escrft100x1000-3d-cad-mult-prod.sat	SKPf-escrft100x1000-3d-cad-mult-prod.skp	STLf-escrft100x1000-3d-cad-mult-prod.stl
ESCRFT10.0X450	3D Revitf-escrft100x450-3d-cad-mult-prod.rfa	IFCf-escrft100x450-3d-cad-mult-prod.ifc	SATf-escrft100x450-3d-cad-mult-prod.sat	SKPf-escrft100x450-3d-cad-mult-prod.skp	STLf-escrft100x450-3d-cad-mult-prod.stl
ESCRFT10.0X500	3D Revitf-escrft100x500-3d-cad-mult-prod.rfa	IFCf-escrft100x500-3d-cad-mult-prod.ifc	SATf-escrft100x500-3d-cad-mult-prod.sat	SKPf-escrft100x500-3d-cad-mult-prod.skp	STLf-escrft100x500-3d-cad-mult-prod.stl
ESCRFT10.0X600	3D Revitf-escrft100x600-3d-cad-mult-prod.rfa	IFCf-escrft100x600-3d-cad-mult-prod.ifc	SATf-escrft100x600-3d-cad-mult-prod.sat	SKPf-escrft100x600-3d-cad-mult-prod.skp	STLf-escrft100x600-3d-cad-mult-prod.stl
ESCRFT10.0X800	3D Revitf-escrft100x800-3d-cad-mult-prod.rfa	IFCf-escrft100x800-3d-cad-mult-prod.ifc	SATf-escrft100x800-3d-cad-mult-prod.sat	SKPf-escrft100x800-3d-cad-mult-prod.skp	STLf-escrft100x800-3d-cad-mult-prod.stl
