SWW

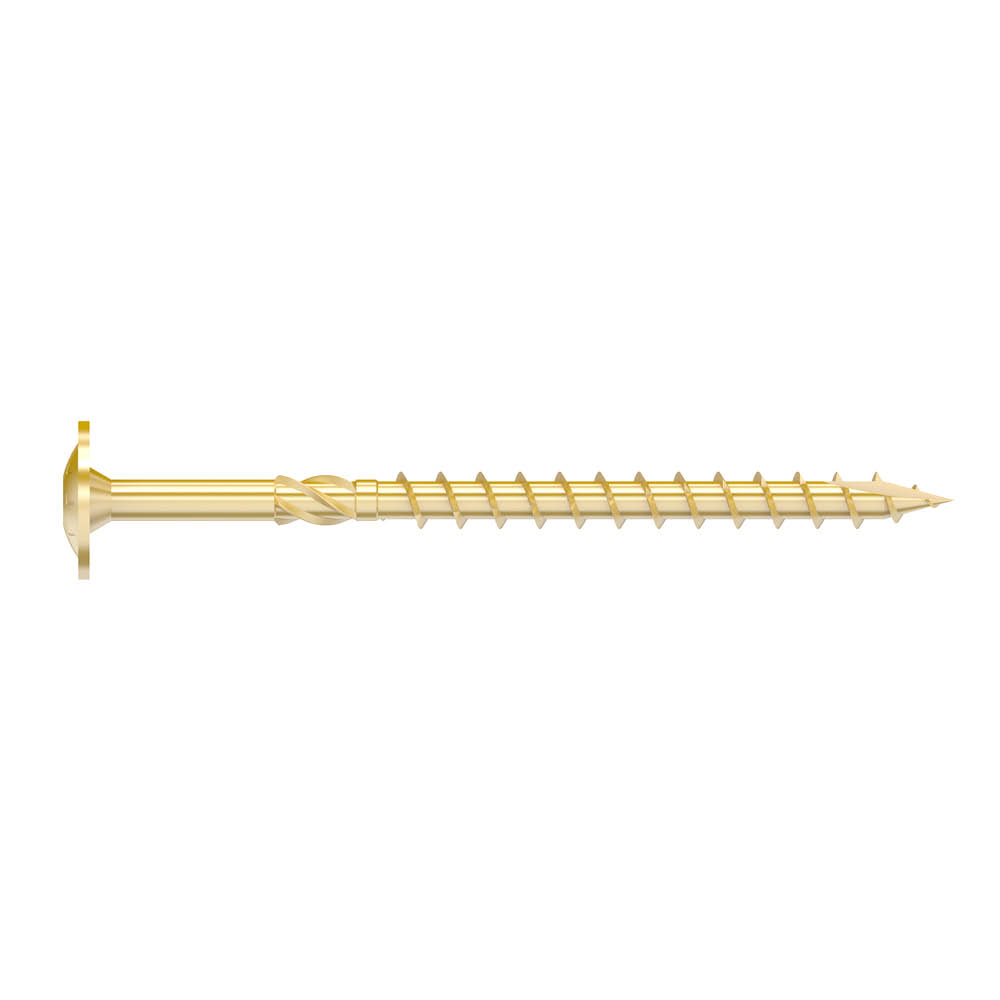

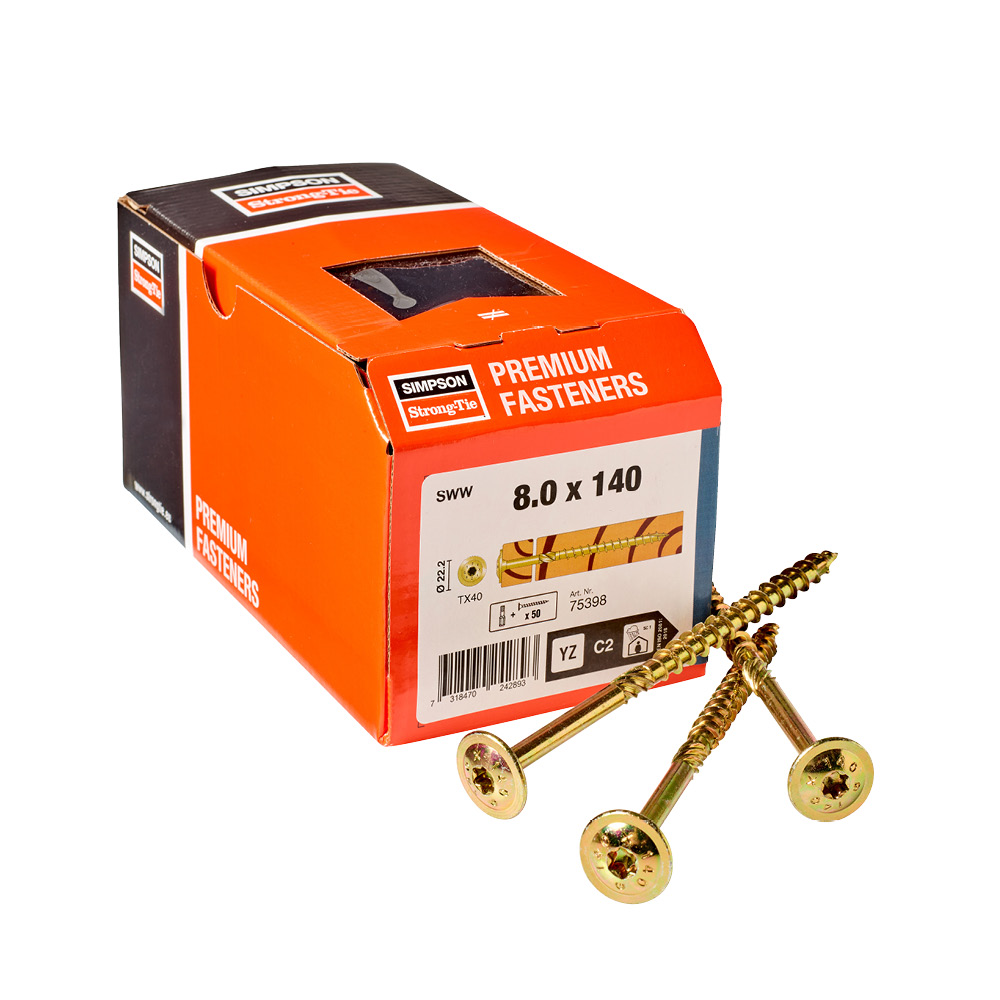

Holzbauschraube mit Tellerkopf

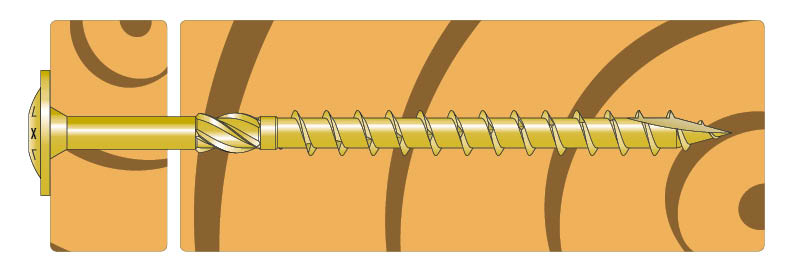

SWW - Holzbauschrauben Ø 6.0 bis Ø 10.0 mm mit Tellerkopf und
Teilgewinde werden zur Verbindung von tragenden Holzbauteilen
(zwei- bzw. mehrlagig) im konstruktiven Ingenieurholzbau (EC 5) verwendet.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Galvanisch verzinkt, gelb chromatiert

Innen

Solid Wood

Produkt-Details

Bilder

Eigenschaften

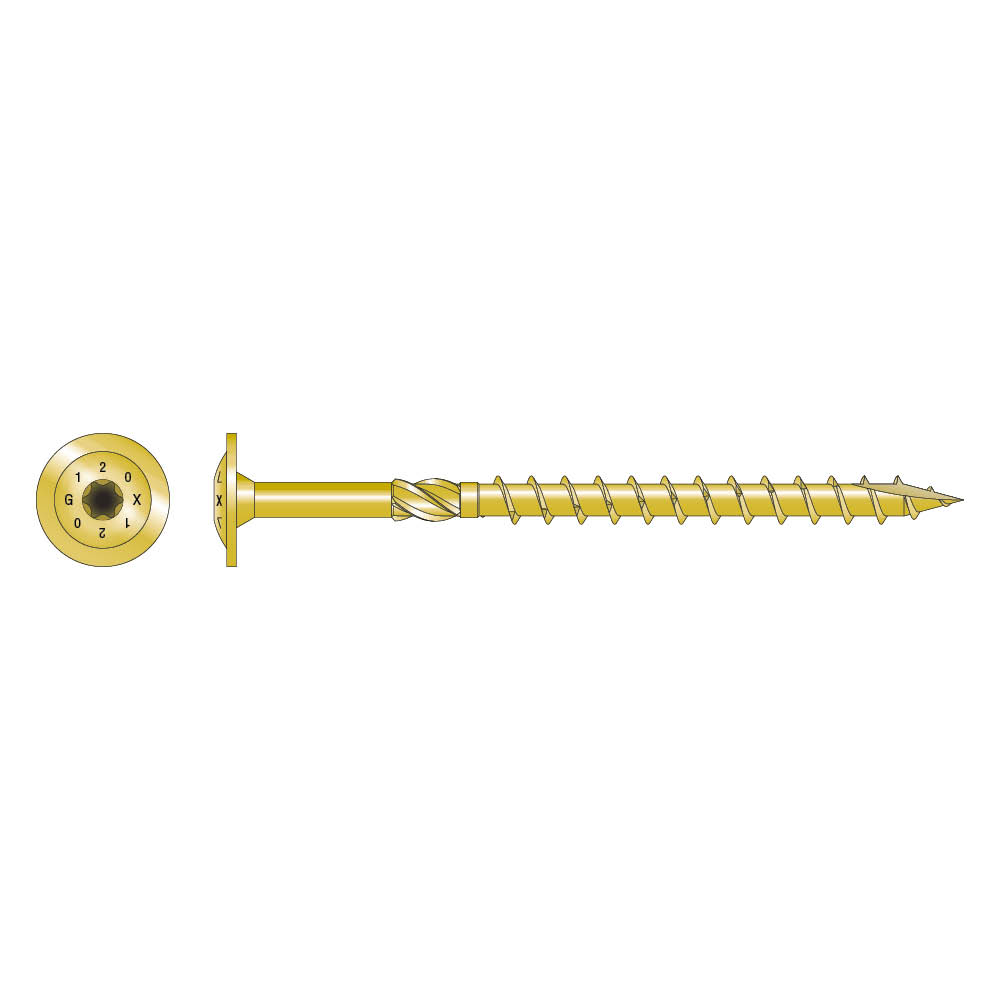

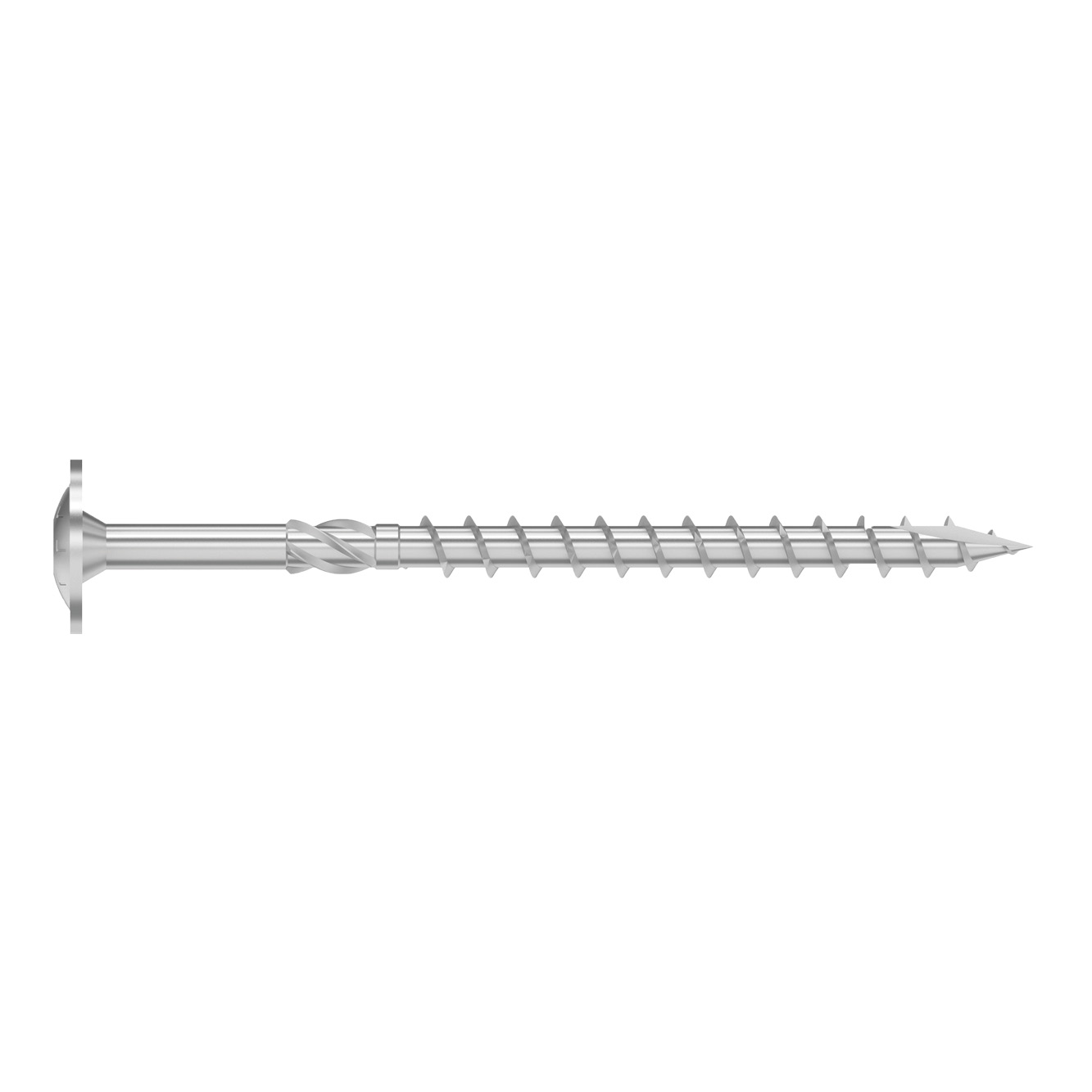

Produktmerkmale

• ETA – Europäische Technische Bewertung
• Tellerkopf
• Innensechsrundantrieb
• Grobgängiges Teilgewinde
• Reibschaft
• Schneidspitze „Typ 17“
• Hoher charakteristischer Kopfdurchziehparameter
• Verarbeitung ohne Vorbohren (selbstbohrend)

Material

• Kohlenstoffstahl, gehärtet
• Fe/Zn5/C: galvanisch verzinkt ≥ 5μm, gelb passiviert

Anwendung

Anwendungsbereich

• Holz / Holzwerkstoffe
• CLT

Vorteile

Der Tellerkopf vergrößert die Auflagefläche und gewährleistet
dadurch einen höheren Kopfdurchziehwiderstand sowie eine größere
Lastübertragung.
Die Schneidspitzenausführung im Zusammenwirken mit dem Reibschaft bedingt eine effiziente und leichtgängige Verschraubung bei gleichzeitiger Minimierung des Eindrehwiderstandes und Reduzierung der Spaltwirkung.

Technische Daten

Abmessungen

ABMESSUNGEN UND CHARAKTERISTISCHE WERTE

Artikel	Art.Nr.	Gunnebo art. nr.	Befestigungsmittel Abmessungen [mm]						Qty/blister	Stk./Pkt.
Artikel	Art.Nr.	Gunnebo art. nr.	d	l	t_fix	d_h	l_g	bit	Qty/blister	Stk./Pkt.
SWW6.0X60	75382	76652	6	60	20	14	42	T-30	-	50
SWW6.0X80	75383	72076		80	30	14	50	T-30	-	50
SWW6.0X100	75384	72077		100	30	14	70	T-30	-	50
SWW6.0X120	75385	72078		120	60	14	70	T-30	-	50
SWW6.0X140	75386	72079		140	70	14	70	T-30	-	50
SWW6.0X160	75387	76712		160	90	14	70	T-30	-	50
SWW6.0X180	75388	72101		180	110	14	70	T-30	-	50
SWW6.0X200	75389	76713		200	130	14	70	T-30	-	50
SWW6.0X220	75390	76715		220	150	14	70	T-30	-	50
SWW6.0X240	75391	76716		240	170	14	70	T-30	-	50
SWW6.0X260	75392	76718		260	190	14	70	T-30	-	50
SWW6.0X280	75393	76614		280	210	14	70	T-30	-	50
SWW6.0X300	75394	76651		300	230	14	70	T-30	-	50
SWW8.0X80	75395	72108	8	80	30	22.2	50	T-40	-	50
SWW8.0X100	75396	72109		100	50	22.2	50	T-40	-	50
SWW8.0X120	75397	72110		120	40	22.2	80	T-40	-	50
SWW8.0X140	75398	72111		140	60	22.2	80	T-40	-	50
SWW8.0X160	75399	72112		160	80	22.2	80	T-40	-	50
SWW8.0X180	75400	72113		180	100	22.2	80	T-40	-	50
SWW8.0X200	75401	72114		200	120	22.2	80	T-40	-	50
SWW8.0X220	75402	72115		220	140	22.2	80	T-40	-	50
SWW8.0X240	75403	72116		240	160	22.2	80	T-40	-	50
SWW8.0X260	75404	72117		260	180	22.2	80	T-40	-	50
SWW8.0X280	75405	72118		280	200	22.2	80	T-40	-	50
SWW8.0X300	75406	72119		300	220	22.2	80	T-40	-	50
SWW8.0X320	75407	72120		320	240	22.2	80	T-40	-	50
SWW8.0X340	75408	72121		340	260	22.2	80	T-40	-	50
SWW8.0X360	75409	72122		360	280	22.2	80	T-40	-	50
SWW8.0X380	75410	72123		380	300	22.2	80	T-40	-	50
SWW8.0X400	75411	72124		400	320	22.2	80	T-40	-	50
SWW10.0X160	75412	72125	10	160	80	25.9	80	T-40	-	25
SWW10.0X180	75413	72126		180	100	25.9	80	T-40	-	25
SWW10.0X200	75414	72127		200	120	25.9	80	T-40	-	25
SWW10.0X220	75415	72128		220	140	25.9	80	T-40	-	25
SWW10.0X240	75416	72129		240	160	25.9	80	T-40	-	25
SWW10.0X260	75417	72130		260	180	25.9	80	T-40	-	25
SWW10.0X280	75418	72131		280	200	25.9	80	T-40	-	25
SWW10.0X300	75419	72132		300	220	25.9	80	T-40	-	25
SWW10.0X320	75420	72134		320	240	25.9	80	T-40	-	25
SWW10.0X340	75421	72135		340	260	25.9	80	T-40	-	25
SWW10.0X360	75422	72136		360	280	25.9	80	T-40	-	25
SWW10.0X380	75423	72137		380	300	25.9	80	T-40	-	25
SWW10.0X400	75424	72138		400	320	25.9	80	T-40	-	25

MECHANISCHE FESTIGKEIT UND STEIFIGKEIT

Artikel	.
Artikel	charakter. Fließmoment – M_y,k [Nm]	charakter. Ausziehparameter – f_ax,k90°^*) [N/mm²]	charakter. Kopfdurchziehparameter – f_head,k^*) [N/mm²]	charakter. Zugtragfähigkeit – f_tens,k [kN]	charakter. Torsionsfestigkeit – f_tor,k [Nm]
SWW6.0X60	10.5	13	16.1	12.3	11
SWW6.0X80	10.5	13	16.1	12.3	11
SWW6.0X100	10.5	13	16.1	12.3	11
SWW6.0X120	10.5	13	16.1	12.3	11
SWW6.0X140	10.5	13	16.1	12.3	11
SWW6.0X160	10.5	13	16.1	12.3	11
SWW6.0X180	10.5	13	16.1	12.3	11
SWW6.0X200	10.5	13	16.1	12.3	11
SWW6.0X220	10.5	13	16.1	12.3	11
SWW6.0X240	10.5	13	16.1	12.3	11
SWW6.0X260	10.5	13	16.1	12.3	11
SWW6.0X280	10.5	13	16.1	12.3	11
SWW6.0X300	10.5	13	16.1	12.3	11
SWW8.0X80	25.9	12.6	10.5	23.7	27.4
SWW8.0X100	25.9	12.6	10.5	23.7	27.4
SWW8.0X120	25.9	12.6	10.5	23.7	27.4
SWW8.0X140	25.9	12.6	10.5	23.7	27.4
SWW8.0X160	25.9	12.6	10.5	23.7	27.4
SWW8.0X180	25.9	12.6	10.5	23.7	27.4
SWW8.0X200	25.9	12.6	10.5	23.7	27.4
SWW8.0X220	25.9	12.6	10.5	23.7	27.4
SWW8.0X240	25.9	12.6	10.5	23.7	27.4
SWW8.0X260	25.9	12.6	10.5	23.7	27.4
SWW8.0X280	25.9	12.6	10.5	23.7	27.4
SWW8.0X300	25.9	12.6	10.5	23.7	27.4
SWW8.0X320	25.9	12.6	10.5	23.7	27.4
SWW8.0X340	25.9	12.6	10.5	23.7	27.4
SWW8.0X360	25.9	12.6	10.5	23.7	27.4
SWW8.0X380	25.9	12.6	10.5	23.7	27.4
SWW8.0X400	25.9	12.6	10.5	23.7	27.4
SWW10.0X160	43.7	12.2	10.2	33.8	48.9
SWW10.0X180	43.7	12.2	10.2	33.8	48.9
SWW10.0X200	43.7	12.2	10.2	33.8	48.9
SWW10.0X220	43.7	12.2	10.2	33.8	48.9
SWW10.0X240	43.7	12.2	10.2	33.8	48.9
SWW10.0X260	43.7	12.2	10.2	33.8	48.9
SWW10.0X280	43.7	12.2	10.2	33.8	48.9
SWW10.0X300	43.7	12.2	10.2	33.8	48.9
SWW10.0X320	43.7	12.2	10.2	33.8	48.9
SWW10.0X340	43.7	12.2	10.2	33.8	48.9
SWW10.0X360	43.7	12.2	10.2	33.8	48.9
SWW10.0X380	43.7	12.2	10.2	33.8	48.9
SWW10.0X400	43.7	12.2	10.2	33.8	48.9

^*) Charakteristische Werte gelten für Holz C24
