ATS-evo

Hochleistungsanker

Kraftkontrollierter Spreizdübel für hohen Lasten in den Größen M10 - M24 zur Verankerung im gerissenen und ungerissenen Beton C20/25 - C50/60, sowie bei seismischen Einwirkungen der Leistungskategorie C1/C2

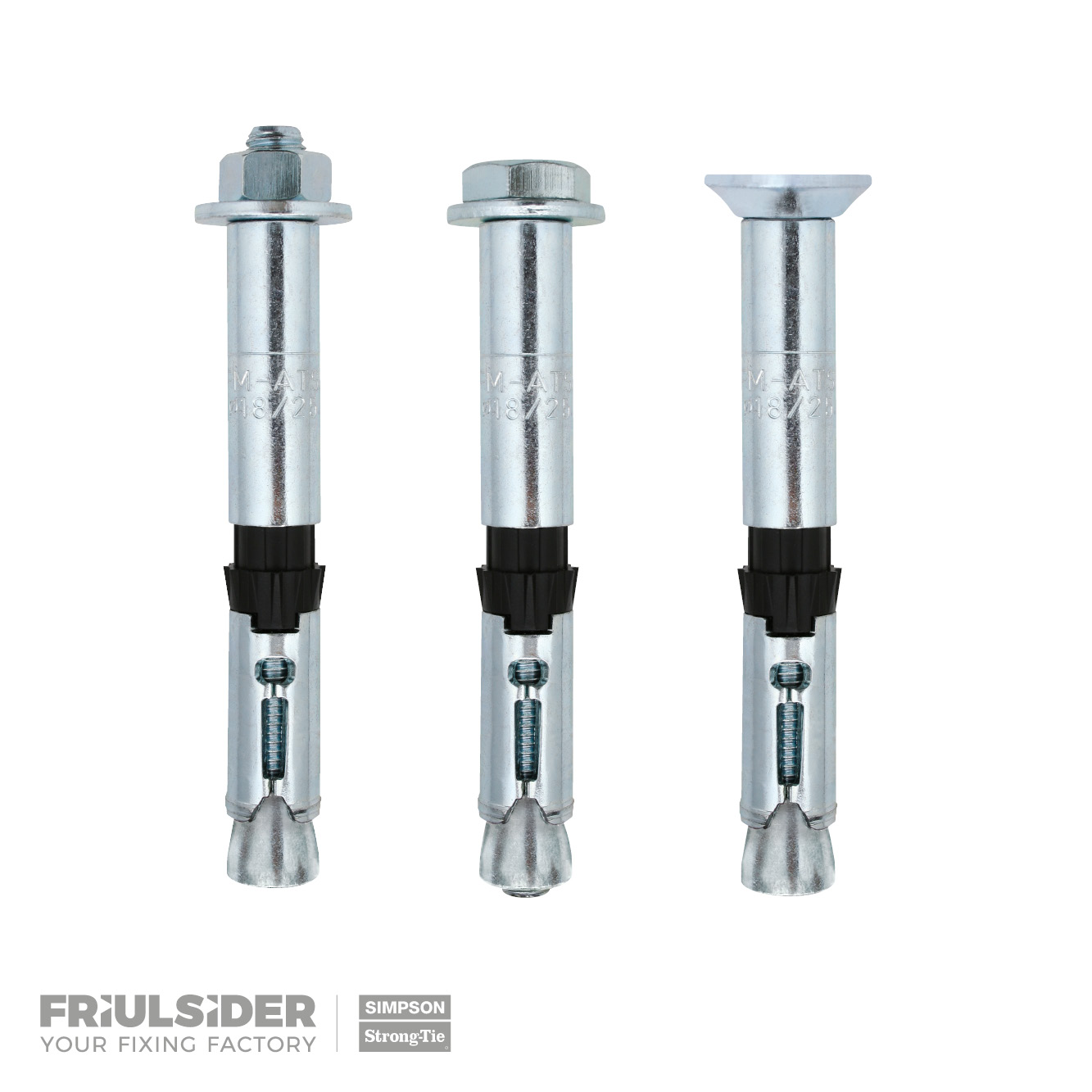

Ausführungen:
B    Bolzen
S    Sechskantkopf
SK  Senkkopfschraube

CE Kennzeichnung
ETA
Feuerwiderstandsklasse R 120
Seismic C1 C2
Fix Calc

Produkt-Details

Bilder

Eigenschaften

Material

  • Stahl, kaltgeformt/gehärtet, galvanisch verzinkt ≥ 5µm
  • Bolzen, Sechskant- & Senkkopfschrauben in Festigkeitsklasse 8.8

Anwendung

Vorteile

  • Europäische Technische Bewertung: ETA - Option 1
  • Durchsteckmontage

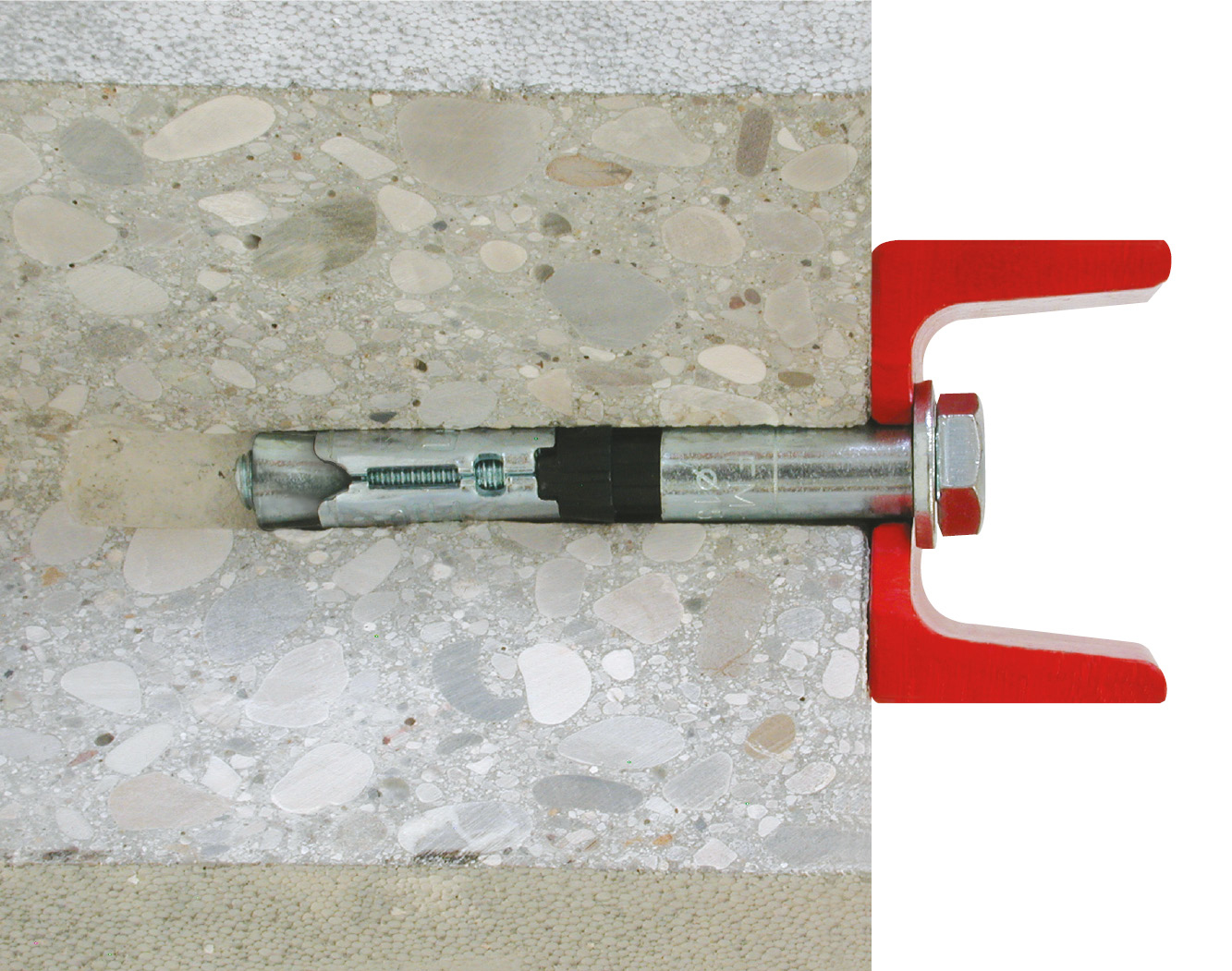

Anwendungsbereich

  • Stahlkonstruktionen
  • Industriebau
  • Stahl- und Metallbau (Geländer, Konsolen, etc.)
  • Verankerungen von Toren und Maschinen
  • Kabeltrassen / Rohrinstallationen
  • Seismische Einwirkungen der Kategorie C1/C2
  • Brandeinwirkung R30 bis R120
  • Sprinkleranlagen / Schutzräume

Anwendbare Materialien

Gerissener und ungerissener Beton C25/25 - C50/60

Technische Daten

Abmessungen

ATS-evo B (mit Bolzen)

Artikel Bezeichnung Typ Dübel-abmessungen [ØxL] [mm] min. Bohrtiefe h1 [mm] max. Anbauteildicke tfix,max [mm] effektive Verankerungstiefe hef [mm] Durchgangsloch im Anbauteil d≤ [mm] Mindestbauteildicke hmin [mm] Montagedrehmoment Tinst [Nm] Schlüsselweite [SW] [mm] Stk. / Box
79402B1509000ATS-evo B15/10-M1015x9095106717140451720
79402B1510000ATS-evo B15/20-M1015x100206717140451720
79402B1513000ATS-evo B15/50-M1015x130506717140451720
79402B1518000ATS-evo B15/100-M1015x1801006717140451720
79402B1812500ATS-evo B18/25-M1218x125100258820180801920
79402B1820000ATS-evo B18/100-M1218x2001008820180801920
79402B2412500ATS-evo B24/10-M1624x1251301099262001502410
79402B2414000ATS-evo B24/25-M1624x1402599262001502410
79402B2416500ATS-evo B24/50-M1624x1655099262001502410
79402B2421500ATS-evo B24/100-M1624x21510099262001502410

.

ATS-evo S (mit Sechskantkopf Schraube)

Artikel Bezeichnung Typ Dübel-abmessungen [ØxL] [mm] min. Bohrtiefe h1 [mm] max. Anbauteildicke tfix,max [mm] effektive Verankerungstiefe hef [mm] Durchgangsloch im Anbauteil d≤ [mm] Mindestbauteildicke hmin [mm] Montagedrehmoment Tinst [Nm] Schlüsselweite [SW] Stk. / Box
79302B1509000ATS-evo S15/10-M1015x9095106717140451720
79302B1510000ATS-evo S15/20-M1015x100206717140451720
79302B1513000ATS-evo S15/50-M1015x130506717140451720
79302B1518000ATS-evo S15/100-M1015x1801006717140451720
79302B1811000ATS-evo S18/10-M1218x110100108820180801920
79302B1812500ATS-evo S18/25-M1218x125258820180801920
79302B1815000ATS-evo S18/50-M1218x150508820180801920
79302B1820000ATS-evo S18/100-M1218x2001008820180801920
79302B2412500ATS-evo S24/10-M1624x1251301099262001502410
79302B2414000ATS-evo S24/25-M1624x1402599262001502410
79302B2416500ATS-evo S24/50-M1624x1655099262001502410
79302B2421500ATS-evo S24/100-M1624x21510099262001502410
79302B2816000ATS-evo S28/10-M2028x1551451012531250170304
79302B2818000ATS-evo S28/30-M2028x1753012531250170304
79302B2821000ATS-evo S28/60-M2028x2056012531250170304
79302B2825000ATS-evo S28/100-M2028x24510012531250170304
79302B3218000ATS-evo S32/10-M2432x1751801015035300200364
79302B3220000ATS-evo S32/30-M2432x1953015035300200364
79302B3223000ATS-evo S32/60-M2432x2256015035300200364

.

ATS-evo SK (mit Senkkopf Schraube)

Artikel Bezeichnung Typ Dübel-abmessungen [ØxL] [mm] min. Bohrtiefe h1 [mm] max. Anbauteildicke tfix,max [mm] effektive Verankerungstiefe hef [mm] Durchgangsloch im Anbauteil d≤ [mm] Mindestbauteildicke hmin [mm] Montagedrehmoment Tinst [Nm] Schlüsselweite [SW] Stk. / Box
79303B1509000ATS-evo SK15/17-M1015x909517671714045820
79303B1510000ATS-evo SK15/27-M1015x10027671714045820
79303B1812500ATS-evo SK18/33-M1218x125100338820180801020

.

ETA-10/0423: Zulässige Zug- und Querlasten [kN] für Einzeldübel, ohne Einfluss von Achs- und Randabständen 1) 2)

Artikel Bezeichnung Typ ungerissener Beton
Zuglast Nzul Querlast Vzul zul. Biegemoment [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
79402B1509000ATS-evo B15/10-M1013.216.118.620.519.219.219.219.234
79402B1510000ATS-evo B15/20-M1013.216.118.620.519.219.219.219.234
79402B1513000ATS-evo B15/50-M1013.216.118.620.519.219.219.219.234
79402B1518000ATS-evo B15/100-M1013.216.118.620.519.219.219.219.234
79402B1812500ATS-evo B18/25-M1219.924.328.130.822.922.922.922.960
79402B1820000ATS-evo B18/100-M1219.924.328.130.822.922.922.922.960
79402B2412500ATS-evo B24/10-M1623.728.933.436.744.344.344.344.3150
79402B2414000ATS-evo B24/25-M1623.728.933.436.744.344.344.344.3150
79402B2416500ATS-evo B24/50-M1623.728.933.436.744.344.344.344.3150
79402B2421500ATS-evo B24/100-M1623.728.933.436.744.344.344.344.3150
79302B1509000ATS-evo S15/10-M1013.216.118.620.519.219.219.219.234
79302B1510000ATS-evo S15/20-M1013.216.118.620.519.219.219.219.234
79302B1513000ATS-evo S15/50-M1013.216.118.620.519.219.219.219.234
79302B1518000ATS-evo S15/100-M1013.216.118.620.519.219.219.219.234
79302B1811000ATS-evo S18/10-M1219.924.328.130.822.922.922.922.960
79302B1812500ATS-evo S18/25-M1219.924.328.130.822.922.922.922.960
79302B1815000ATS-evo S18/50-M1219.924.328.130.822.922.922.922.960
79302B1820000ATS-evo S18/100-M1219.924.328.130.822.922.922.922.960
79302B2412500ATS-evo S24/10-M1623.728.933.436.744.344.344.344.3150
79302B2414000ATS-evo S24/25-M1623.728.933.436.744.344.344.344.3150
79302B2416500ATS-evo S24/50-M1623.728.933.436.744.344.344.344.3150
79302B2421500ATS-evo S24/100-M1623.728.933.436.744.344.344.344.3150
79302B2816000ATS-evo S28/10-M2033.64147.452.157.157.157.157.1310
79302B2818000ATS-evo S28/30-M2033.64147.452.157.157.157.157.1310
79302B2821000ATS-evo S28/60-M2033.64147.452.157.157.157.157.1310
79302B2825000ATS-evo S28/100-M2033.64147.452.157.157.157.157.1310
79302B3218000ATS-evo S32/10-M2444.153.862.268.469696969530
79302B3220000ATS-evo S32/30-M2444.153.862.268.469696969530
79302B3223000ATS-evo S32/60-M2444.153.862.268.469696969530
79303B1509000ATS-evo SK15/17-M1013.216.118.620.519.219.219.219.234
79303B1510000ATS-evo SK15/27-M1013.216.118.620.519.219.219.219.234
79303B1812500ATS-evo SK18/33-M1219.924.328.130.822.922.922.922.960

1) Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach ETAG-001, Annex C, Bemessungsverfahren A (Aug 2010) oder
CEN/TS1992-4-4 unter Berücksichtigung der gesamten Europäischen Technischen Bewertung ETA-10/0423 zu führen. Bemessungsnachweise bei seismischen Einwirkungen sind gemäß
Technical Report TR 045 und bei Brandeinwirkung gemäß Technical Report TR 020 zu führen.
2) Die Lastangaben berücksichtigen die in der Europäischen Technischen Bewertung ETA-10/0423 angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der
Einwirkungen von γF = 1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem
Bewehrungsstabdurchmesser ds ≤ 10 mm ausgegangen.

ETA-10-0423: Zulässige Zug- und Querlasten [kN] für Einzeldübel, ohne Einfluss von Achs- und Randabständen 1) 2)

Artikel Bezeichnung Typ gerissener Beton
Zuglast Nzul Querlast Vzul zul. Biegemoment Mzul [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
79402B1509000ATS-evo B15/10-M107.69.310.711.81819.219.219.234
79402B1510000ATS-evo B15/20-M107.69.310.711.81819.219.219.234
79402B1513000ATS-evo B15/50-M107.69.310.711.81819.219.219.234
79402B1518000ATS-evo B15/100-M107.69.310.711.81819.219.219.234
79402B1812500ATS-evo B18/25-M1211.914.516.818.522.922.922.922.960
79402B1820000ATS-evo B18/100-M1211.914.516.818.522.922.922.922.960
79402B2412500ATS-evo B24/10-M1616.920.623.926.132.344.344.344.3150
79402B2414000ATS-evo B24/25-M1616.920.623.926.132.344.344.344.3150
79402B2416500ATS-evo B24/50-M1616.920.623.926.132.344.344.344.3150
79402B2421500ATS-evo B24/100-M1616.920.623.926.132.344.344.344.3150
79302B1509000ATS-evo S15/10-M107.69.310.711.81819.219.219.234
79302B1510000ATS-evo S15/20-M107.69.310.711.81819.219.219.234
79302B1513000ATS-evo S15/50-M107.69.310.711.81819.219.219.234
79302B1518000ATS-evo S15/100-M107.69.310.711.81819.219.219.234
79302B1811000ATS-evo S18/10-M1211.914.516.818.522.922.922.922.960
79302B1812500ATS-evo S18/25-M1211.914.516.818.522.922.922.922.960
79302B1815000ATS-evo S18/50-M1211.914.516.818.522.922.922.922.960
79302B1820000ATS-evo S18/100-M1211.914.516.818.522.922.922.922.960
79302B2412500ATS-evo S24/10-M1616.920.623.926.132.344.344.344.3150
79302B2414000ATS-evo S24/25-M1616.920.623.926.132.344.344.344.3150
79302B2416500ATS-evo S24/50-M1616.920.623.926.132.344.344.344.3150
79302B2421500ATS-evo S24/100-M1616.920.623.926.132.344.344.344.3150
79302B2816000ATS-evo S28/10-M2023.929.133.937.145.856.157.157.1310
79302B2818000ATS-evo S28/30-M2023.929.133.937.145.856.157.157.1310
79302B2821000ATS-evo S28/60-M2023.929.133.937.145.856.157.157.1310
79302B2825000ATS-evo S28/100-M2023.929.133.937.145.856.157.157.1310
79302B3218000ATS-evo S32/10-M2431.538.244.648.860.4696969530
79302B3220000ATS-evo S32/30-M2431.538.244.648.860.4696969530
79302B3223000ATS-evo S32/60-M2431.538.244.648.860.4696969530
79303B1509000ATS-evo SK15/17-M107.69.310.711.81819.219.219.234
79303B1510000ATS-evo SK15/27-M107.69.310.711.81819.219.219.234
79303B1812500ATS-evo SK18/33-M1211.914.516.818.522.922.922.922.960

1) Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach ETAG-001, Annex C, Bemessungsverfahren A (Aug 2010) oder
CEN/TS1992-4-4 unter Berücksichtigung der gesamten Europäischen Technischen Bewertung ETA-10/0423 zu führen. Bemessungsnachweise bei seismischen Einwirkungen sind gemäß
Technical Report TR 045 und bei Brandeinwirkung gemäß Technical Report TR 020 zu führen.
2) Die Lastangaben berücksichtigen die in der Europäischen Technischen Bewertung ETA-10/0423 angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der
Einwirkungen von γF = 1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem
Bewehrungsstabdurchmesser ds ≤ 10 mm ausgegangen.

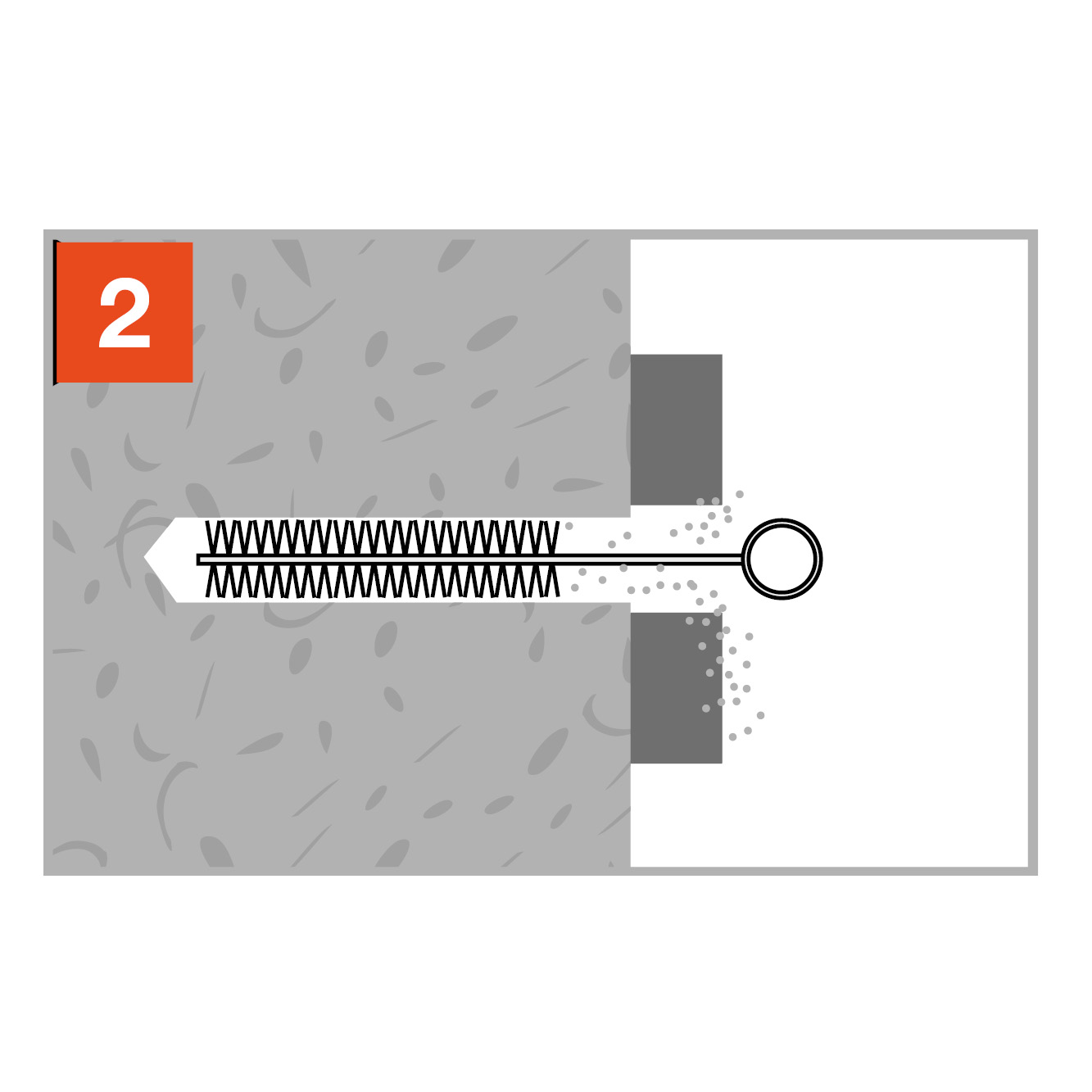

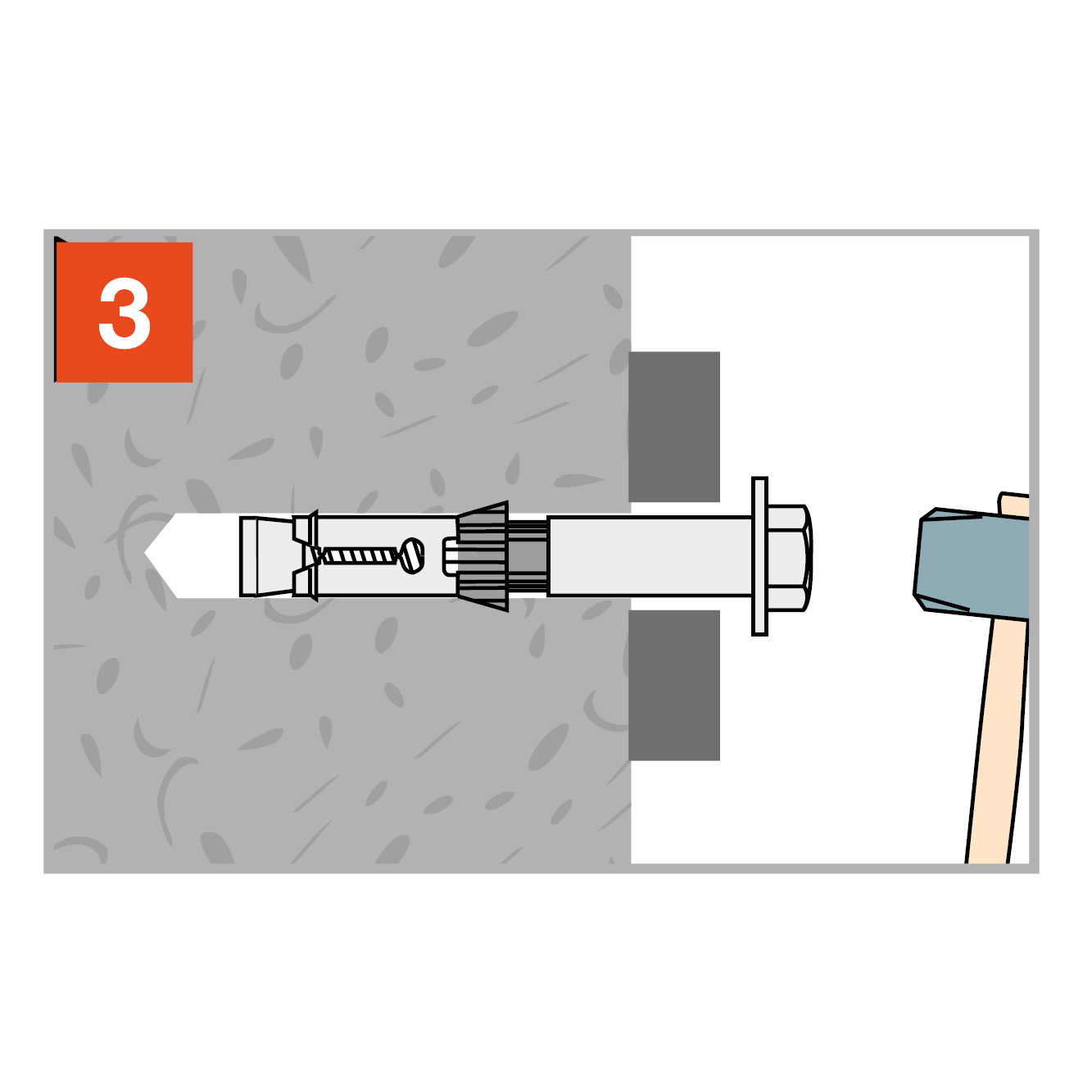

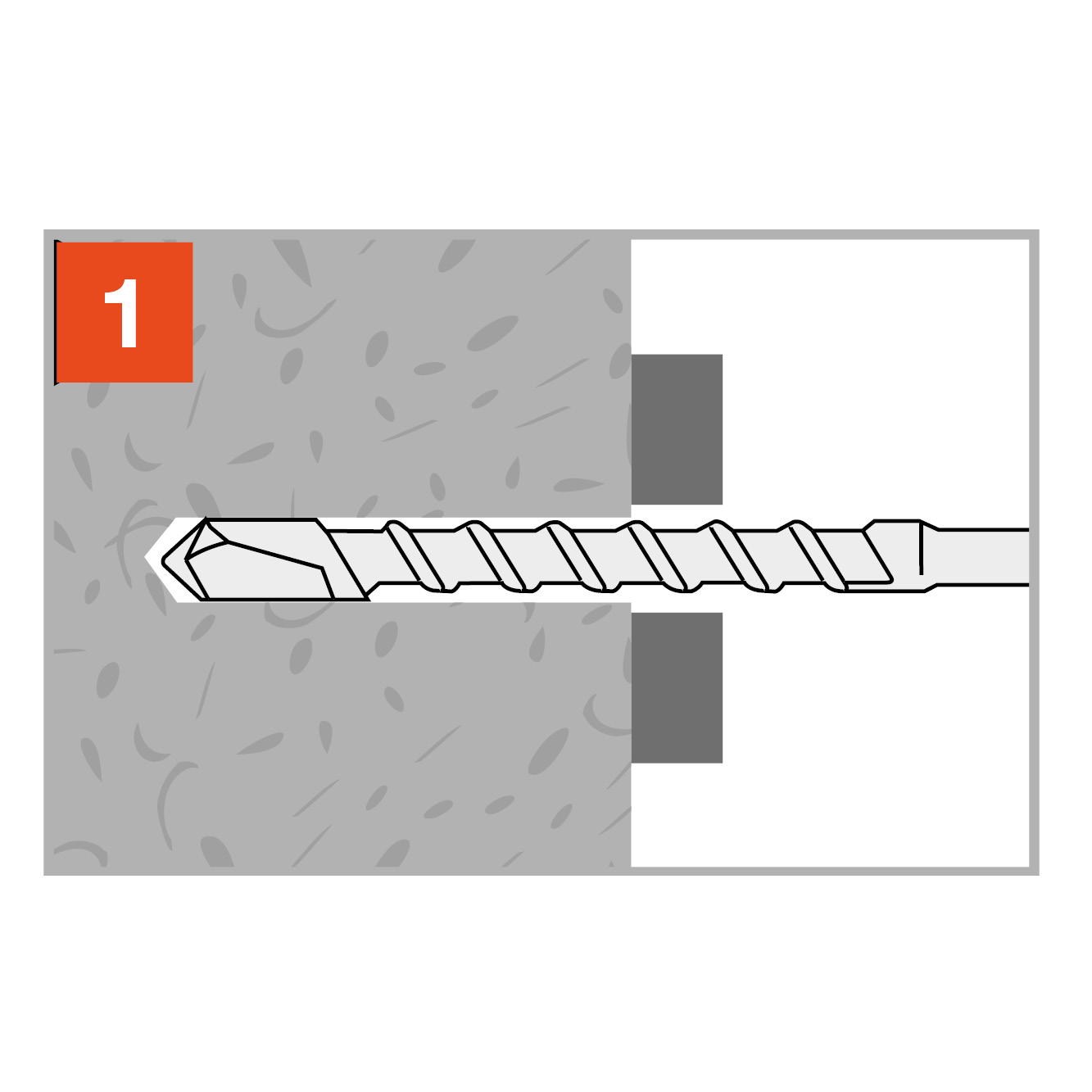

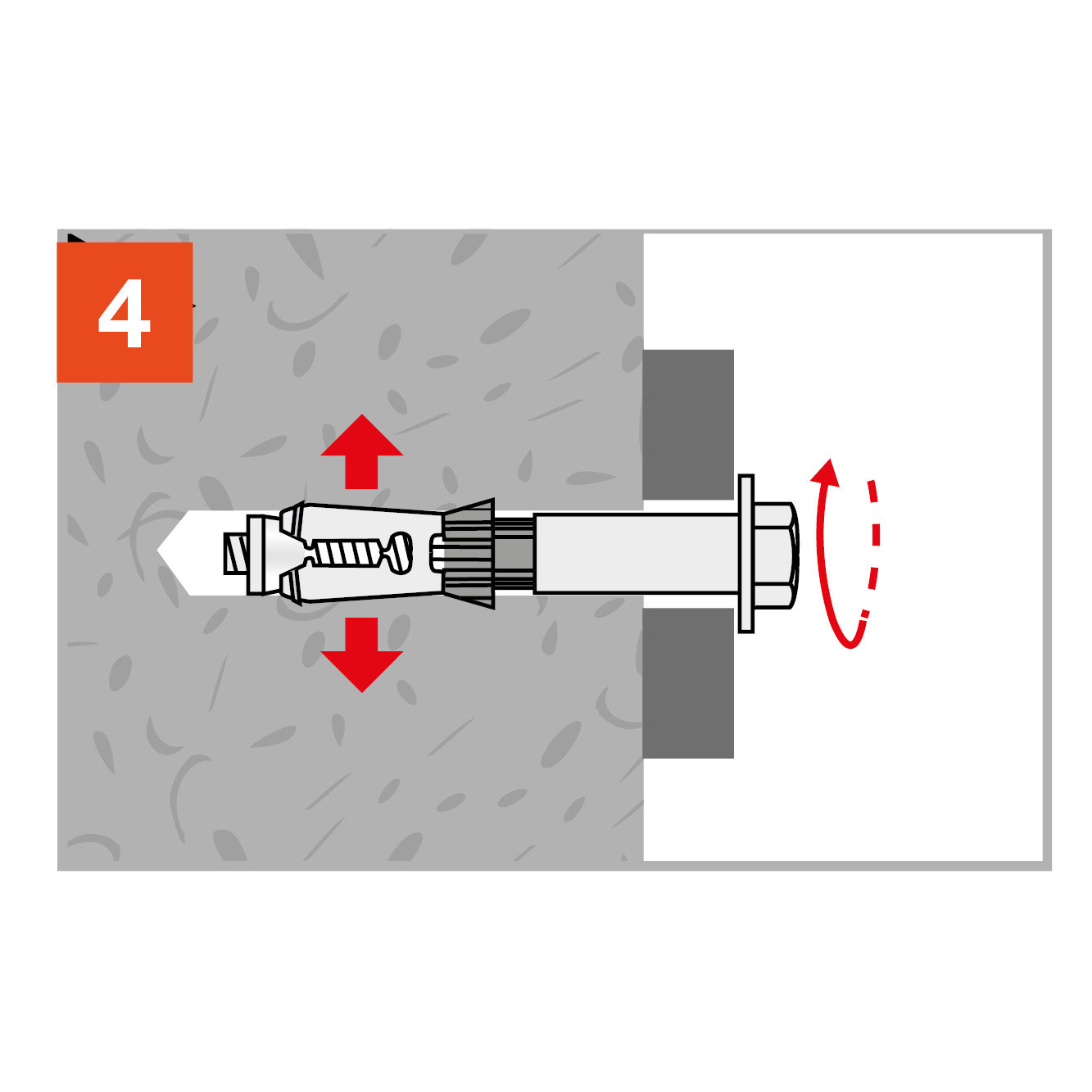

Installation

Installation

Achs- und Randabstände

Artikel Bezeichnung Typ Achs- und Randabstände
Min. Randabstand [cmin] [mm] Min. Randabstand [smin] [mm] Charak. Randabstand [ccr,N] [mm] Charak. Achsabstand [scr,N] [mm]
79402B1509000ATS-evo B15/10-M107070101201
79402B1510000ATS-evo B15/20-M107070101201
79402B1513000ATS-evo B15/50-M107070101201
79402B1518000ATS-evo B15/100-M107070101201
79402B1812500ATS-evo B18/25-M128080132264
79402B1820000ATS-evo B18/100-M128080132264
79402B2412500ATS-evo B24/10-M16100100149297
79402B2414000ATS-evo B24/25-M16100100149297
79402B2416500ATS-evo B24/50-M16100100149297
79402B2421500ATS-evo B24/100-M16100100149297
79302B1509000ATS-evo S15/10-M107070101201
79302B1510000ATS-evo S15/20-M107070101201
79302B1513000ATS-evo S15/50-M107070101201
79302B1518000ATS-evo S15/100-M107070101201
79302B1811000ATS-evo S18/10-M128080132264
79302B1812500ATS-evo S18/25-M128080132264
79302B1815000ATS-evo S18/50-M128080132264
79302B1820000ATS-evo S18/100-M128080132264
79302B2412500ATS-evo S24/10-M16100100149297
79302B2414000ATS-evo S24/25-M16100100149297
79302B2416500ATS-evo S24/50-M16100100149297
79302B2421500ATS-evo S24/100-M16100100149297
79302B2816000ATS-evo S28/10-M20125125188375
79302B2818000ATS-evo S28/30-M20125125188375
79302B2821000ATS-evo S28/60-M20125125188375
79302B2825000ATS-evo S28/100-M20125125188375
79302B3218000ATS-evo S32/10-M24150150225450
79302B3220000ATS-evo S32/30-M24150150225450
79302B3223000ATS-evo S32/60-M24150150225450
79303B1509000ATS-evo SK15/17-M107070101201
79303B1510000ATS-evo SK15/27-M107070101201
79303B1812500ATS-evo SK18/33-M128080132264

Eignungsnachweise

Leistungserklärung (DoP)

Technische Bewertung (ETA)
