EL
Hirnholzverbinder
Die EL / ELS Topverbinder eignen sich sowohl für Hauptträger-Nebenträgeranschlüsse als auch für Stützen-Nebenträgeranschlüsse.
CE Kennzeichnung
ETA
Nutzungsklasse 2
Feuerwiderstandsklasse R 30
In Connector Selector verfügbar
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen
| Artikel | Abmessungen des Nebenträgers [mm] | Abmessungen [mm] | Löcher im Hauptträger | Löcher im Nebenträger | ||||
|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | A | B | C | t1 | Ø5.4 | Ø5.4 | |
| Min. | Min. | |||||||
| EL30 | 30 | 160 | 120 | 55 | 30 | 10 | 1 | 3 |
| EL40 | 50 | 160 | 120 | 55 | 40 | 10 | 1 | 6 |
| EL60 | 70 | 160 | 120 | 55 | 60 | 10 | 2 | 9 |
| EL80 | 90 | 160 | 120 | 55 | 80 | 10 | 3 | 12 |
| EL100 | 110 | 160 | 120 | 55 | 100 | 10 | 4 | 15 |

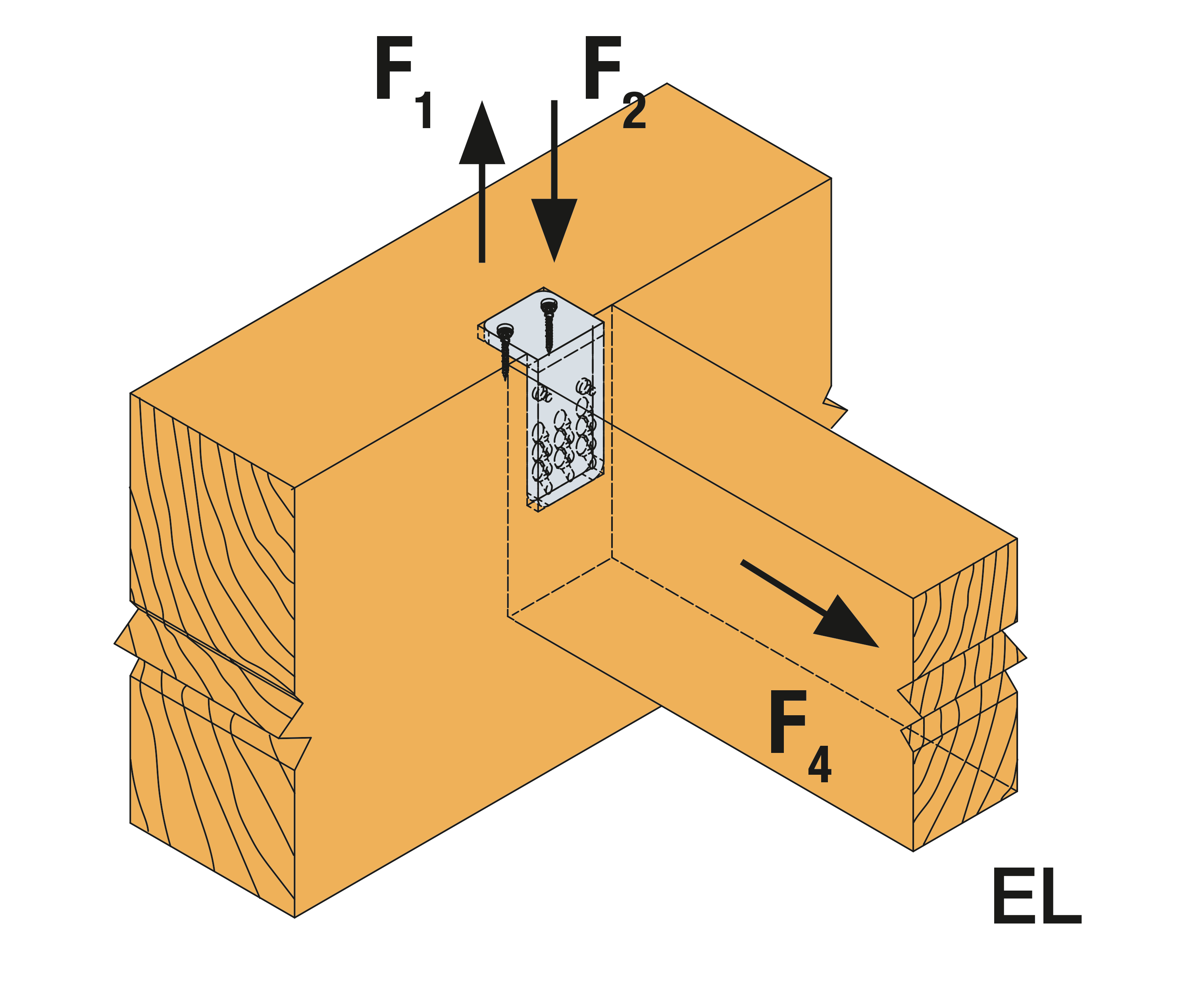

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken
| Artikel | Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung | |||||
|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakter. Tragfähigkeiten - Nadelholz C24 [kN] | |||||
| Hauptträger | Nebenträger | R1,k | ||||
| Anzahl | Typ | Anzahl | TTUFS5,0x70 | TTUFS5,0x100 | 5,0x70 Vollgewindeschr. | |
| EL30 | 1 | CNA4,0x40 | 3 | 4.6 | 6.8 | 7.3 |
| EL40 | 1 | CNA4,0x40 | 6 | 8.5 | 9.9 | 9.9 |
| EL60 | 2 | CNA4,0x40 | 9 | 12.3 | 13.6 | 13.6 |
| EL80 | 3 | CNA4,0x40 | 12 | 15.9 | 17 | 17 |
| EL100 | 4 | CNA4,0x40 | 15 | 19.4 | 20.4 | 20.4 |
Für R4.k gilt:
mit F1.d = Bemessungslast
Nachweis:
