EGCM Hirnholzverbinder

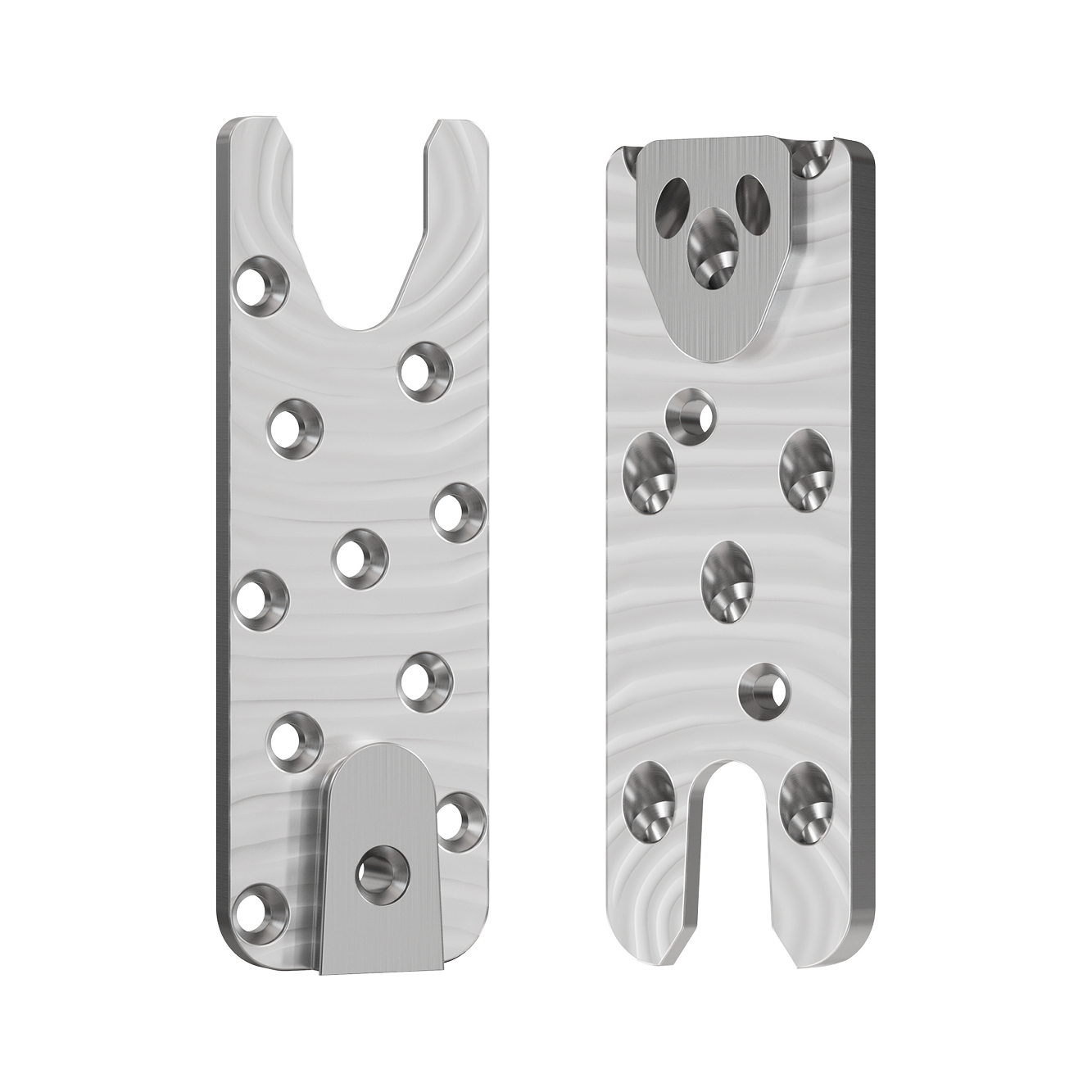

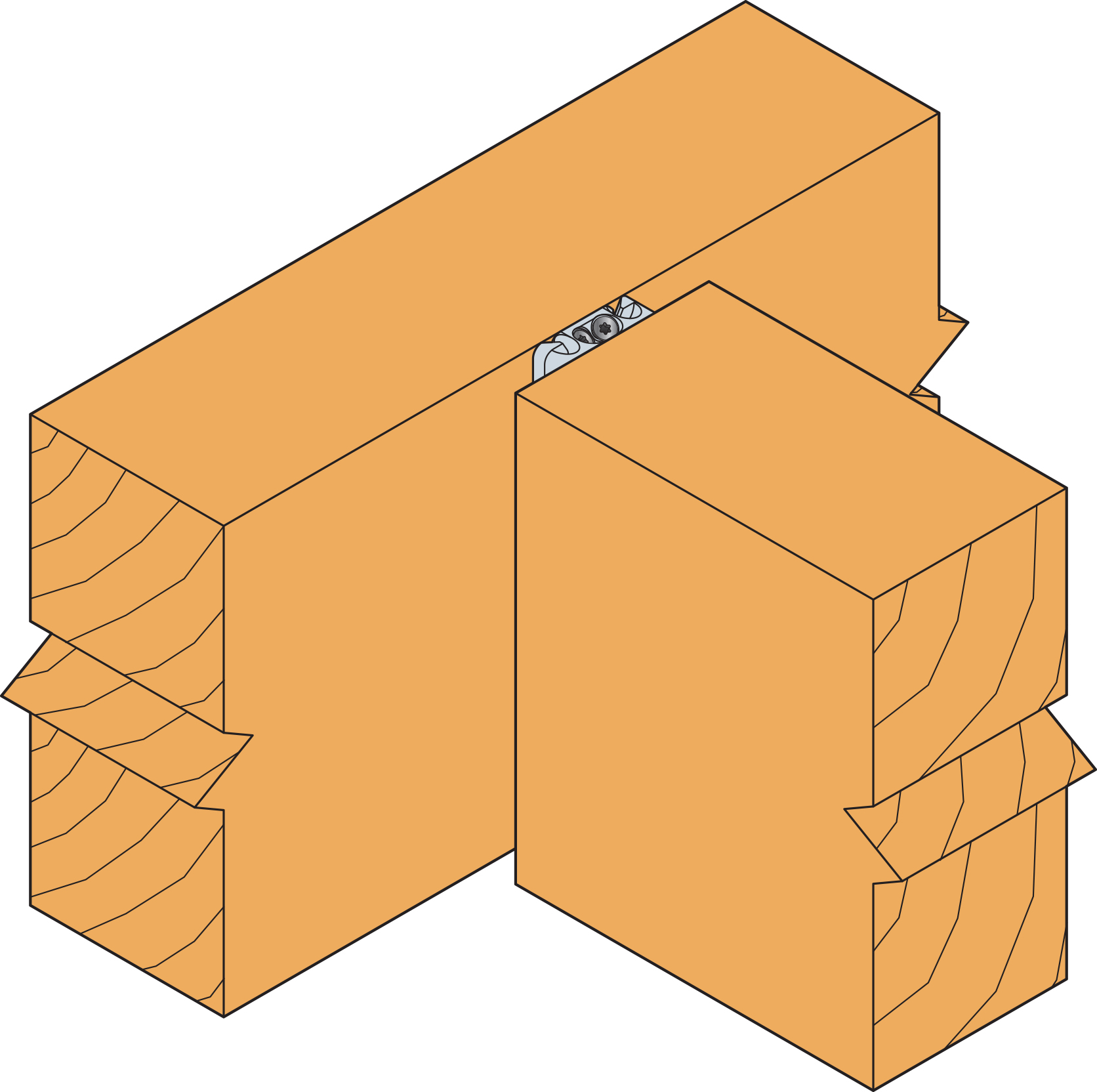

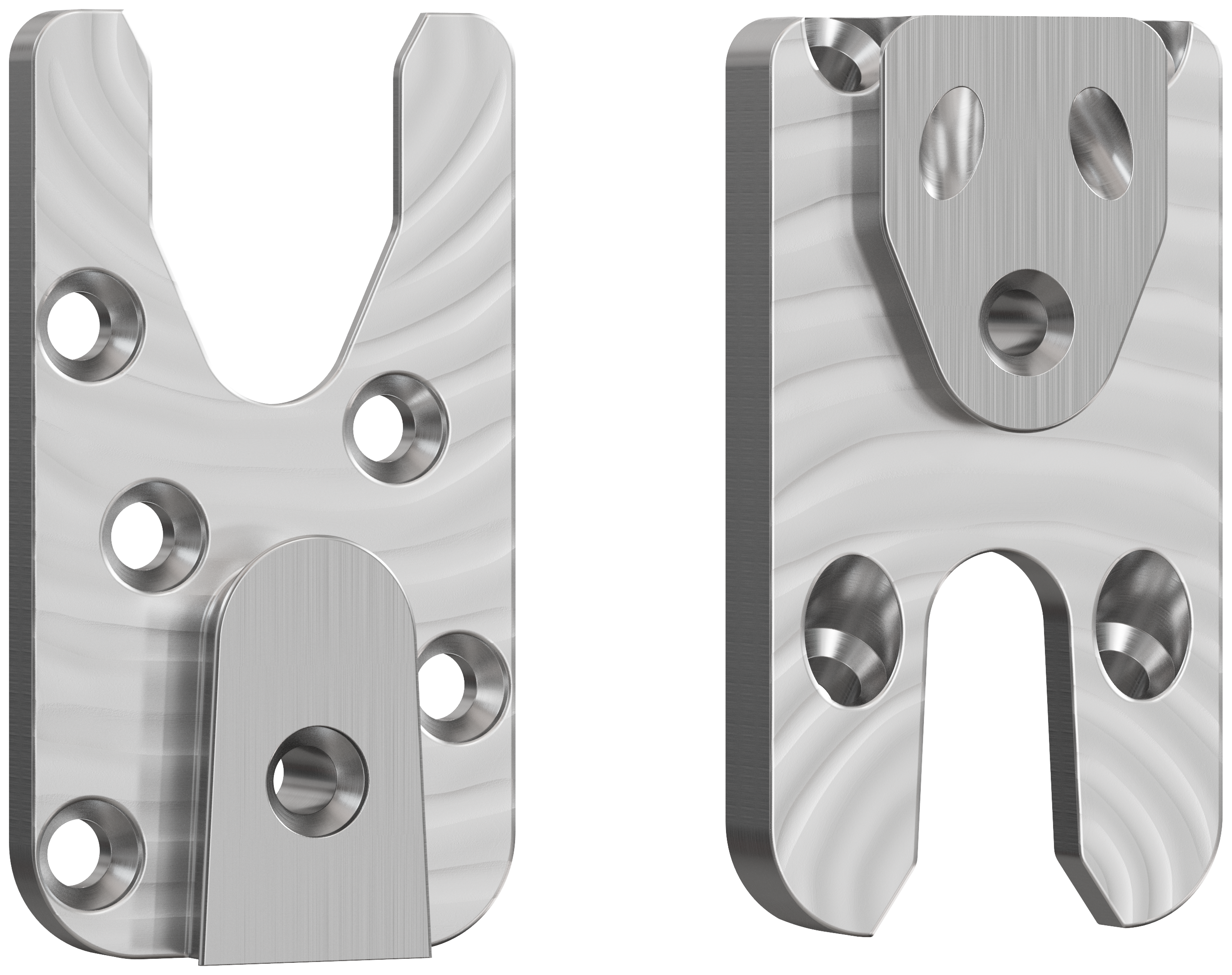

Der innenliegende, zweiteilige EGCM Hirnholzverbinder wird mit Schattenfuge oder ganz verdeckt montiert. Er eignet sich für Hauptträger-Nebenträger-Anschlüsse sowie für Pfosten-Riegel-Verbindungen mit 3-achsiger Lastaufnahme. Der EGCM (End Grain Connector Medium) aus Aluminium ist eine Variante des EGCL Hirnholzverbinders für größere Holzquerschnitte, der für höhere Tragfähigkeiten konzipiert wurde. Eingesetzt wird der EGCM sowohl im Wohn- als auch im Ingenieurholzbau, bei dem hohe Zug-, Quer- und Druckkräfte übertragen werden. Die Befestigung erfolgt mit unseren optimierten CSFT Vollgewindeschrauben.

Sie haben Fragen zum Produkt? Rufen Sie uns unter +49 6032 8680 122 an! Unser technischer Support hilft bei Ihrem Anliegen gerne weiter: Montag bis Donnerstag von 8:00 bis 16:30 Uhr und Freitag von 8:00 bis 13:00 Uhr.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Feuerwiderstandsklasse R 30

Aluminium

Produkt-Details

Bilder

Eigenschaften

Material

Aluminium EN AW-6082 T6, gemäß EN755

Vorteile

EGCM Verbinder sind in alle Richtungen belastbar.

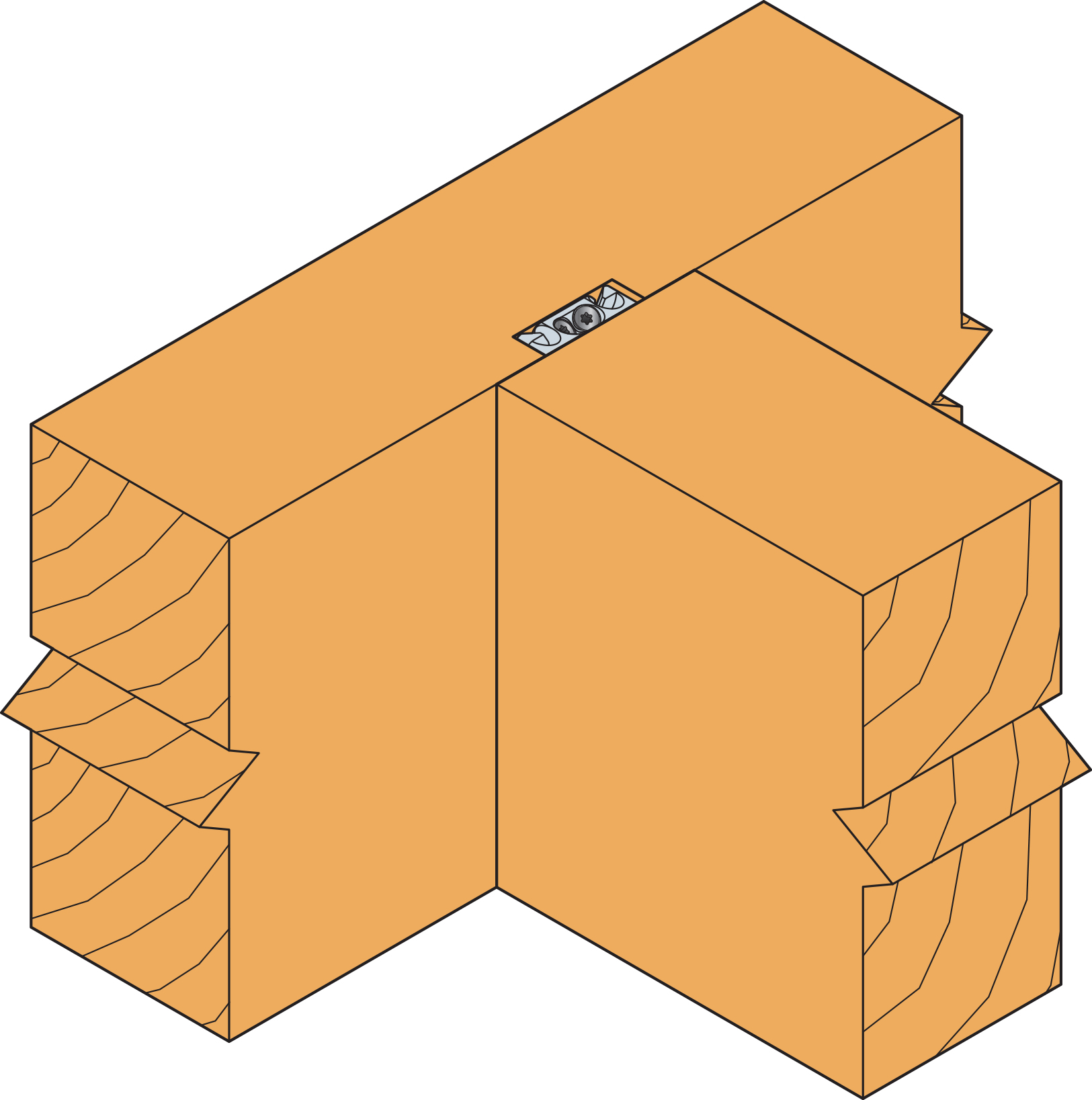

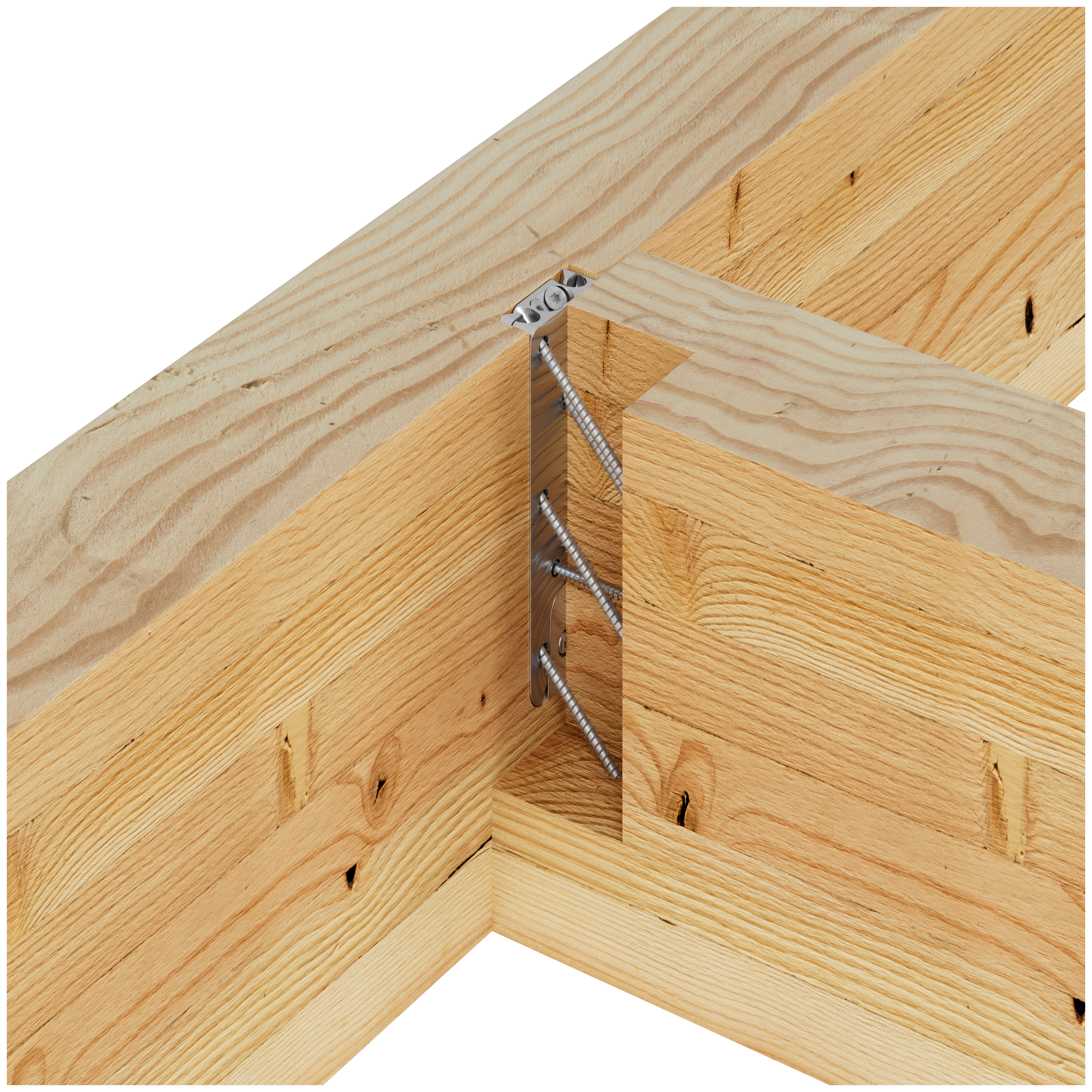

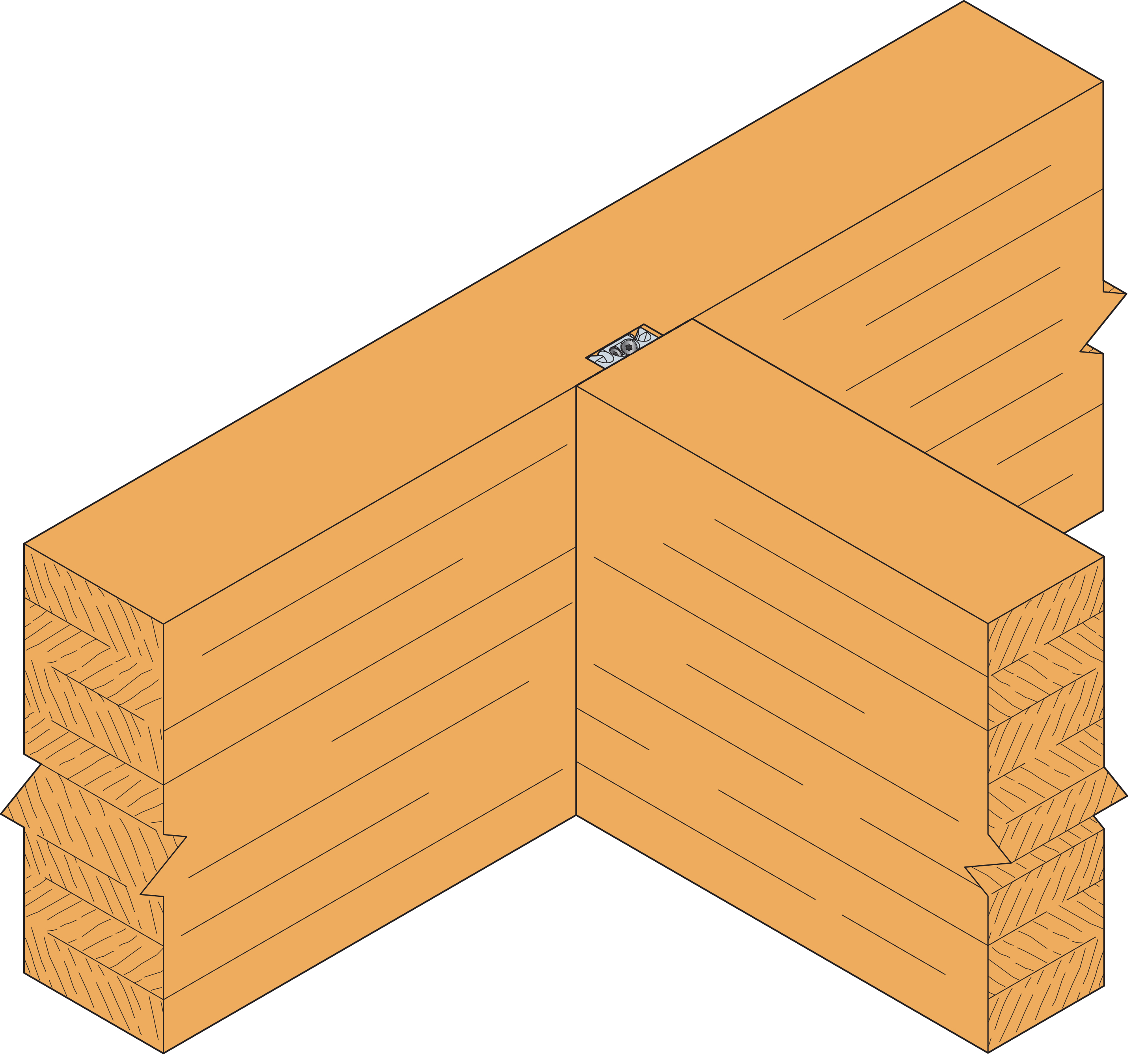

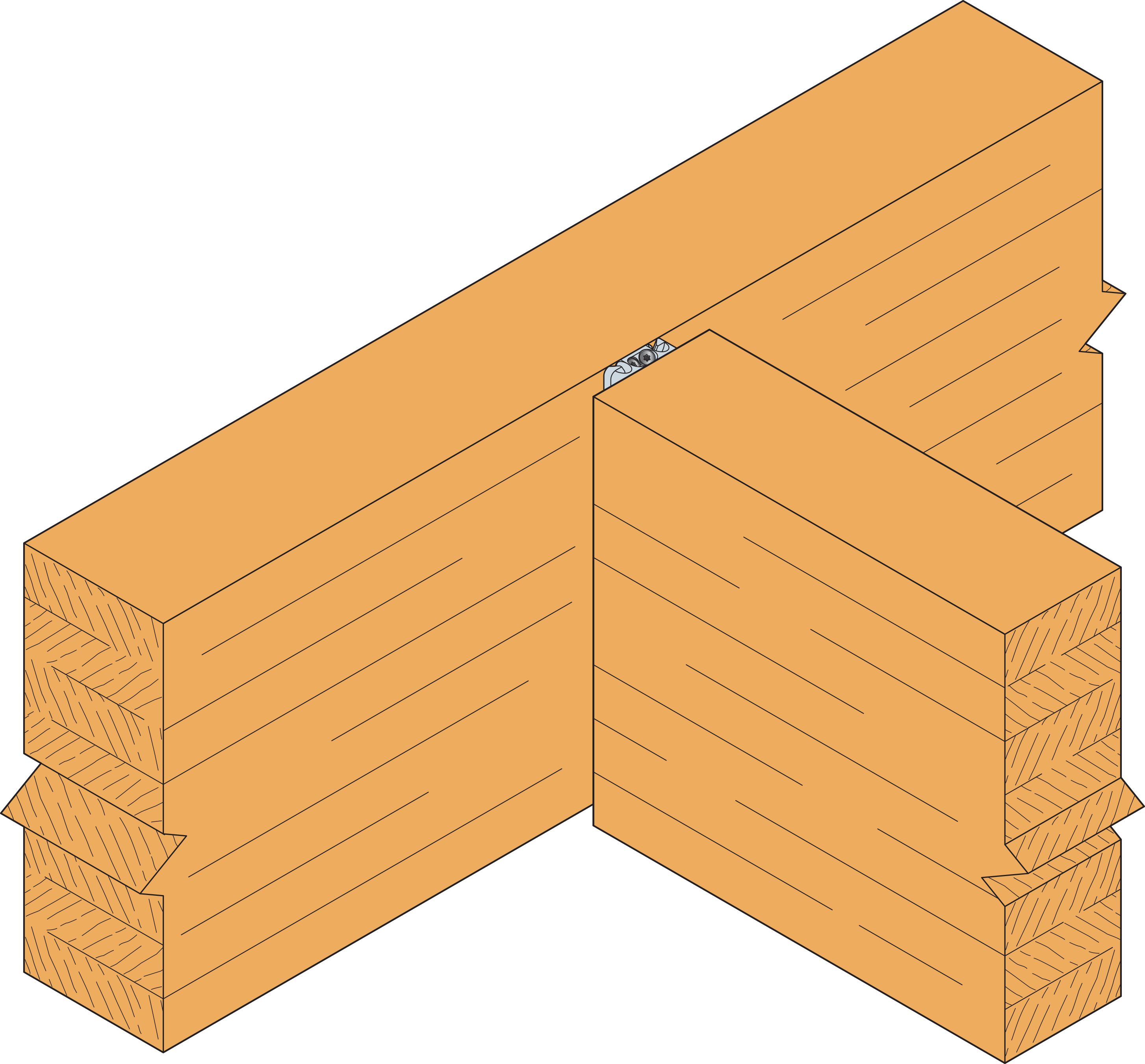

Zwei verschiedene Montagevarianten: ganz verdeckt oder mit Schattenfuge.
Bei beiden Montagevarianten können Neigungen von -15° bis +90° und Schrägen von 15° bis 165° realisiert werden.
Konstruktionen mit Brandschutzanforderungen bis 30 Minuten bei entsprechender Überdeckung erreichbar.
Passgenaue und schnelle Montage durch das einfache Zusammenschieben beider Verbinderhälften.
Zweiteiliger Verbinder aus Aluminium für Sichtholz-Anschlüsse, die keine Verarbeitungsspuren erkennen lassen.
Leichtes, kompaktes und robustes Design für anspruchsvolle Einsatzbereiche.

Zertifikate und Normen

CE-Kennzeichnung: Entspricht den geltenden EU-Richtlinien für Bauprodukte
ETA: European Technical Assessment
Nutzungsklasse 2: Hält Temperaturen von 20 °C und einer temporären Luftfeuchtigkeit von 85 % ohne Stabilitätsverlust stand
Brandschutz: behält seine Tragfähigkeit im Brandfall bei entsprechender Holzüberdeckung

Anwendung

Suitable on

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Für visuell anspruchsvolle Hauptträger-Nebenträger-Anschlüsse sowie für Pfosten-Riegel-Anschlüsse mit Schattenfuge oder ganz verdeckt.
Wenn 3-achsigen Lastaufnahmen gefordert sind.
Vor allem auf vertikale Lasten ausgelegt, ermöglicht abhängig von den Holzdimensionen Anschlüsse mit Neigungen von -15° bis +90° und Schrägen von 15° bis 165°.

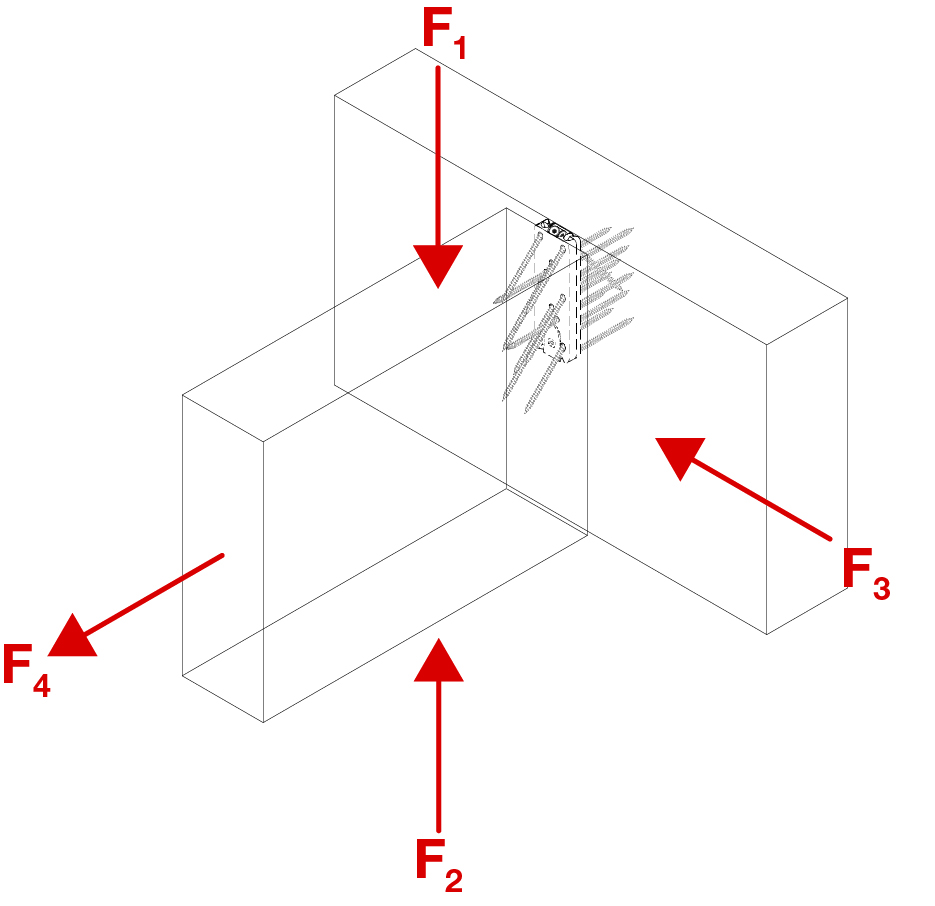

Zur Aufnahme von 3-achsigen Lasten (abhebende, seitliche und axiale Last).

Installationshilfsmittel

Die Montage von EGCM Verbindern wird durch die Verwendung der ab Lager erhältlichen Fräs- und Montageschablone MIMIO315 vereinfacht.

Technische Daten

Abmessungen

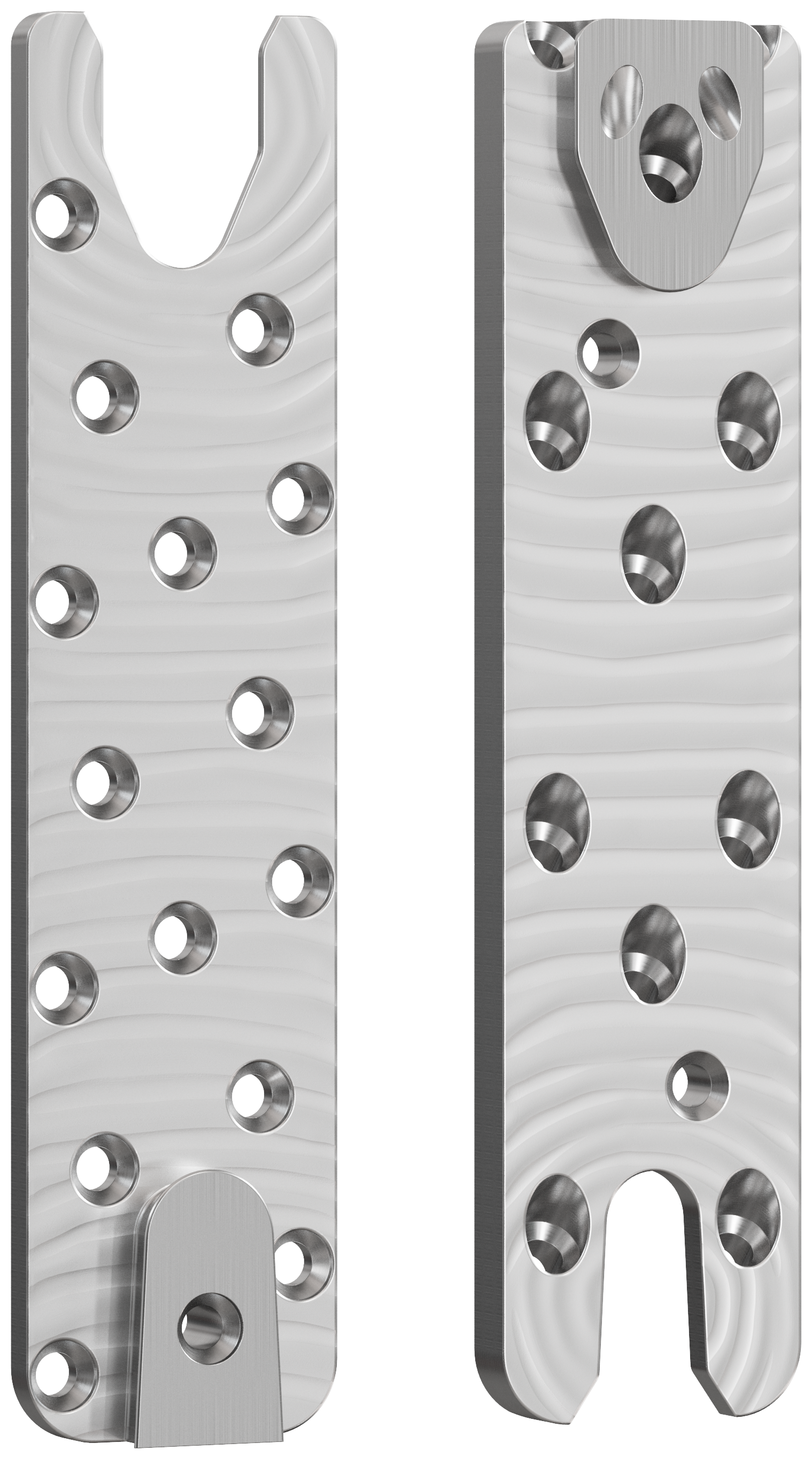

Abmessungen der verschiedenen Ausführungen


Artikel	Abmessungen [mm]			Löcher Hauptträger [mm]	Löcher Nebenträger [mm]	Gewicht [kg]
Artikel	A	B	t	Ø6.5	Ø6.5	Gewicht [kg]
EGCM90	90	50	16	6	7	0.17
EGCM150	150	50	16	11	12	0.28
EGCM210	210	50	16	18	15	0.4
EGCM270	270	50	16	21	18	0.52

CHARAKTERISTISCHE TRAGFÄHIGKEITEN - HOLZBALKEN AN HOLZBALKEN / HOLZSTÜTZE


Artikel	Charakteristische Tragfähigkeiten - Balken an Balken
	Anzahl Verbindungsmittel		Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger / Stütze	Nebenträger	mit CSFT6.0x85						mit CSFT6.0x110
			Höhe des Nebenträgers [mm]		R_1,k	R_2,k	R_3,k	R_4,k	Höhe des Nebenträgers [mm]		R_1,k	R_2,k	R_3,k	R_4,k
			Min	Max	R_1,k	R_2,k	R_3,k	R_4,k	Min	Max	R_1,k	R_2,k	R_3,k	R_4,k
EGCM90	6	5 (7)	135	180	14.2	6.5	*	8.6	150	210	18.3	8.7	*	9.6
EGCM150	11	10 (12)	195	270	27.8	6.5	*	16.7	210	350	31.6	8.7	*	18.2 / kmod
EGCM210	16	13 (15)	255	360	35.6	6.5	*	18.2 / kmod	270	390	41.1	8.7	*	18.2 / kmod
EGCM270	21	16 (18)	315	450	43.2	6.5	*	18.2 / kmod	330	480	56.2	8.7	*	18.2 / kmod

Die Zahlen in Klammern entsprechen der Anzahl der Befestigungen im Nebenträger, einschließlich der Schrauben für abhebende Lasten.

Zur Aufnahme abhebender Lasten lassen sich vom Nebenträger aus zwei Vollgewindeschrauben durch den Verbinder in Hauptträger oder die Stütze einbringen.

*) Lastwerte R_3,k– siehe nachfolgende Tabelle, da hier der gewählte Holzquerschnitt erheblichen Einfluss nimmt:

Artikel	Verbindungsmittel	Charakteristische Werte der Tragfähigkeit R_3,k [kN]
		bei Mindestabmessungen des Nebenträgers [mm]					des Verbinders - Holzquerschnitte bleiben un-berücksichtigt
		Höhe	Breite
			80	100	120	140
EGCM90	CSFT 6x85	140	3,4	4,4	5,2	-	12,7
		180	4,4	5,6	6,7	-
EGCM150	CSFT 6x85	200	4,9	6,2	7,5	-	23,7
		280	6,9	8,7	10,5	-
EGCM210	CSFT 6x85	260	-	12,4	13,8	15,2	28,6
		360	-	17,2	19,1	21,0
EGCM270	CSFT 6x85	320	-	15,3	17,0	18,6	33,0
		460	-	21,9	24,4	26,8

Installation

Mindestabmessung der Träger abhängig von Schrägen und Neigungen

Je nach Neigung oder Schräge des Anschlusses variieren die erforderlichen Breiten von Haupt- und Nebenträger. Mit zunehmendem Winkel zwischen den Bauteilen vergrößert sich die Einbindetiefe, wodurch eine größere Trägerbreite notwendig wird, um die Schrauben- und Randabstände gemäß Zulassung einzuhalten. Zusätzliche Brandschutzanforderungen haben wegen der Schraubenüberdeckung ebenfalls Einfluss auf die Trägerdimensionen und müssen im Einzelfall individuell ermittelt werden.

Befestigungsmittel

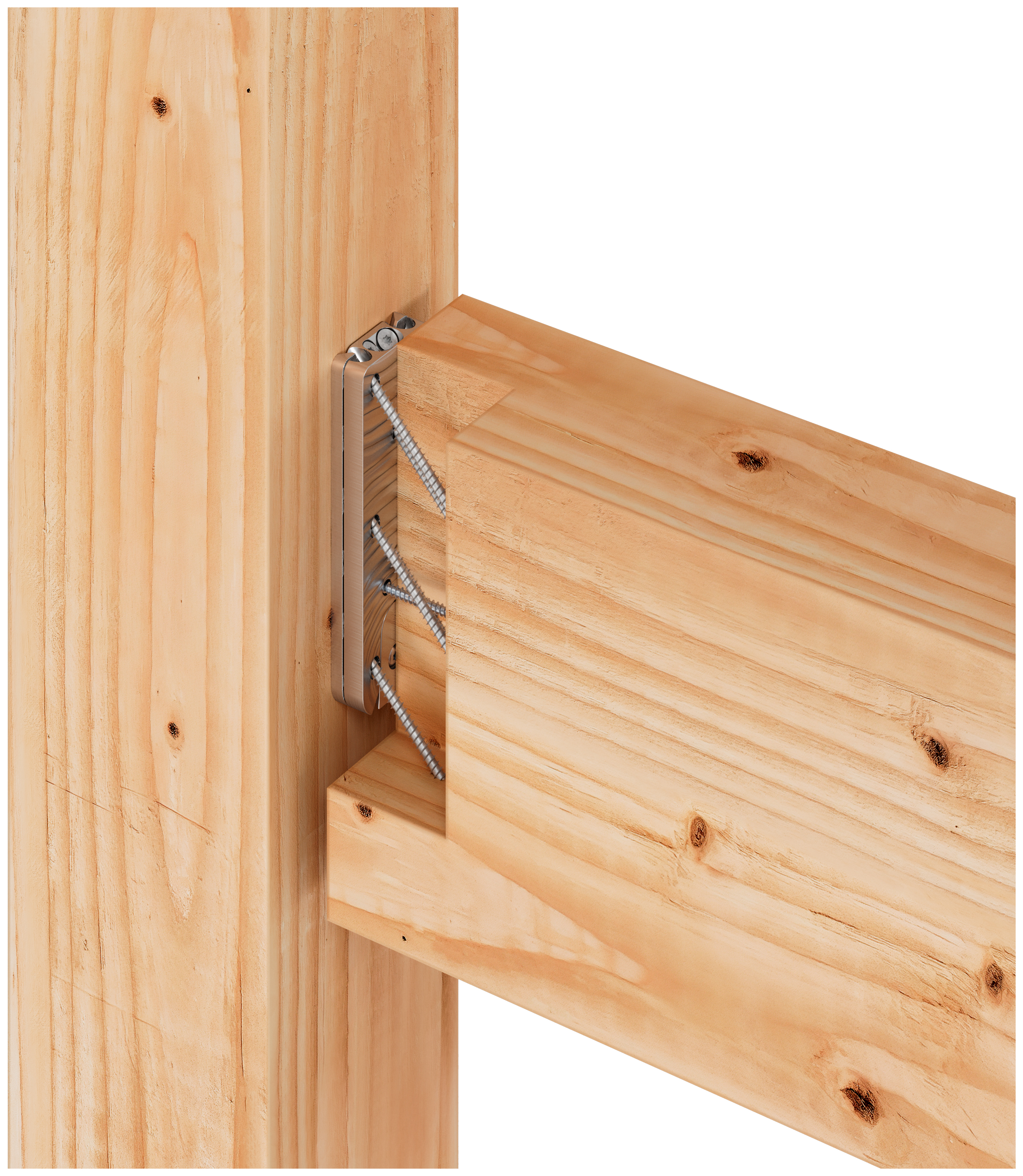

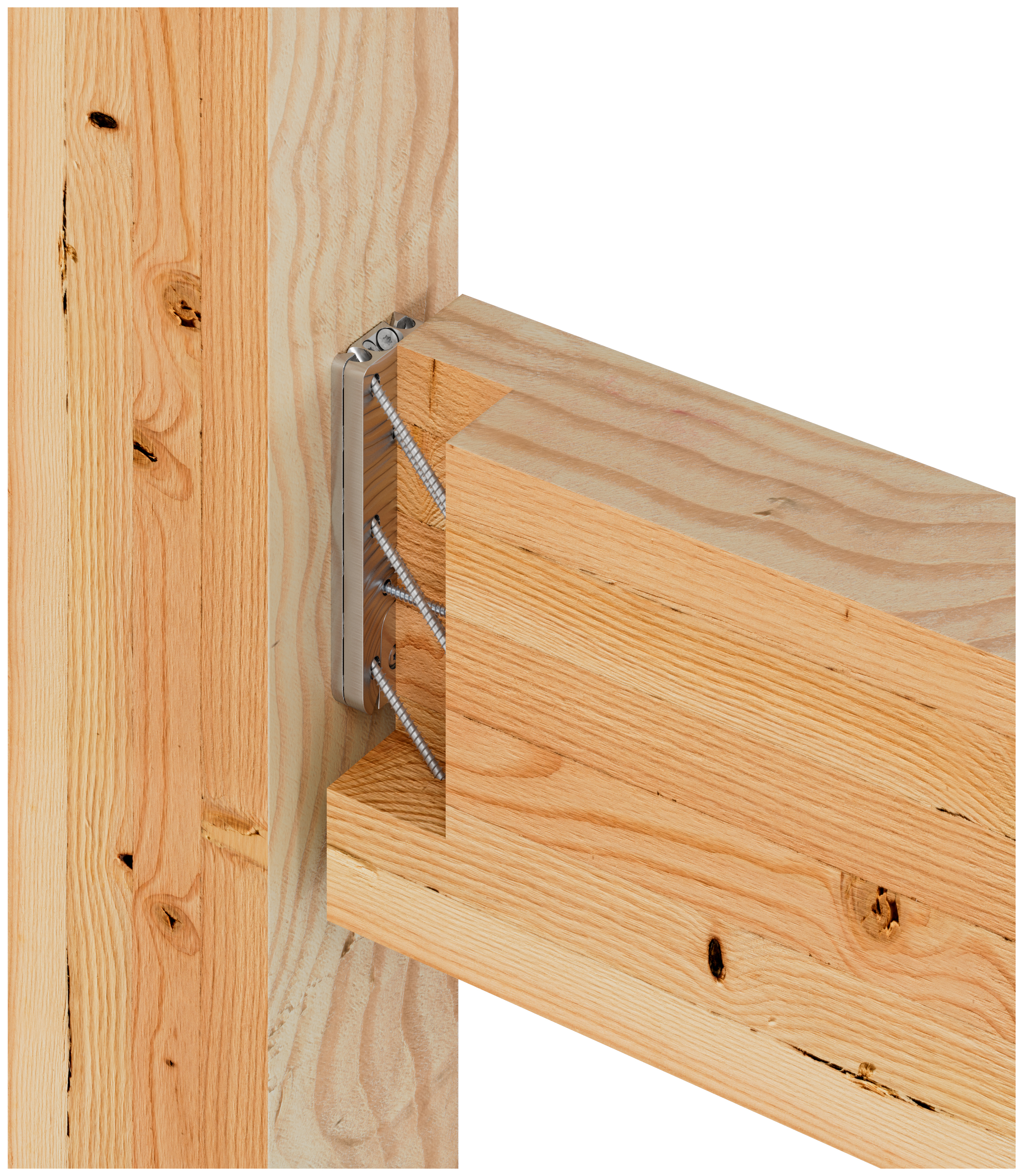

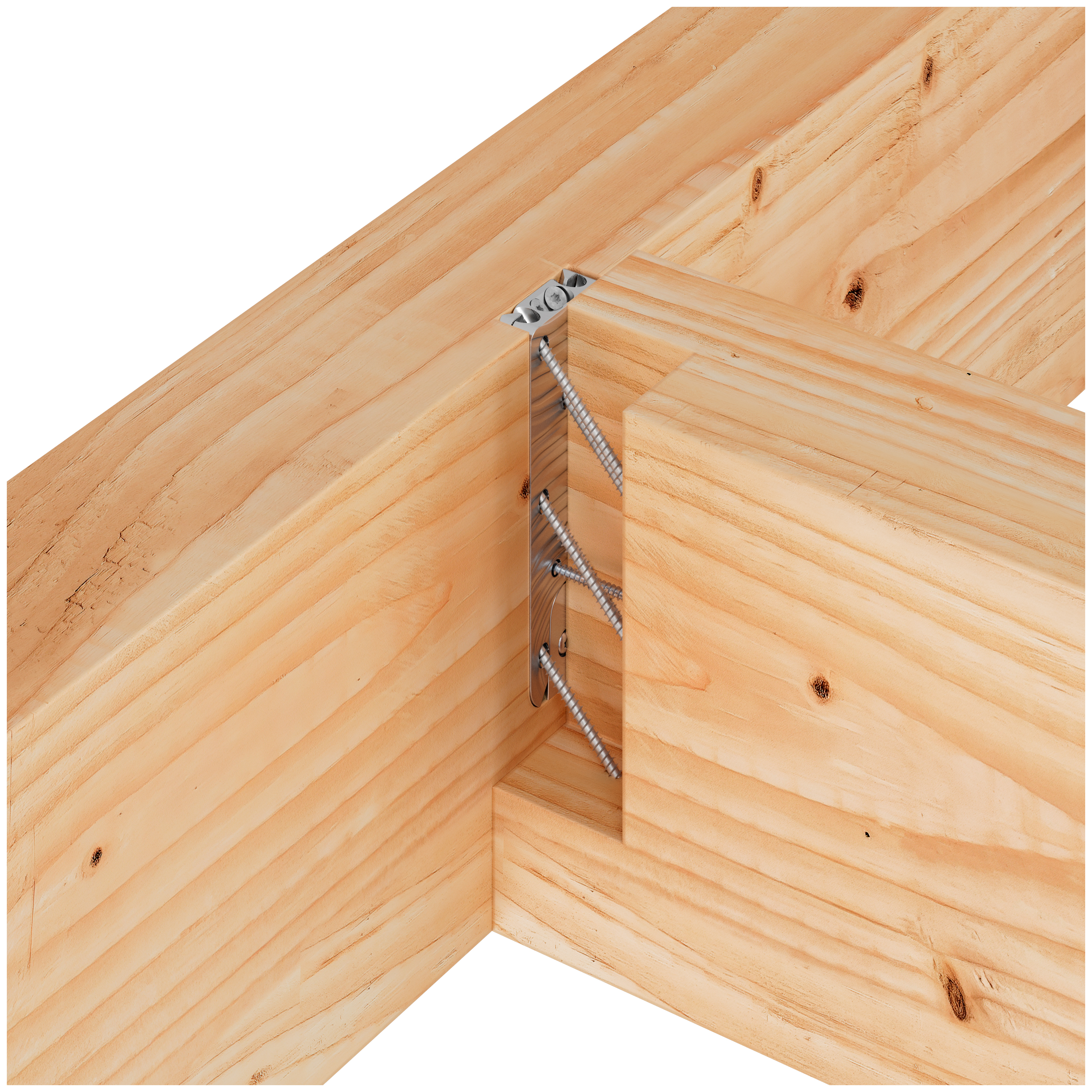

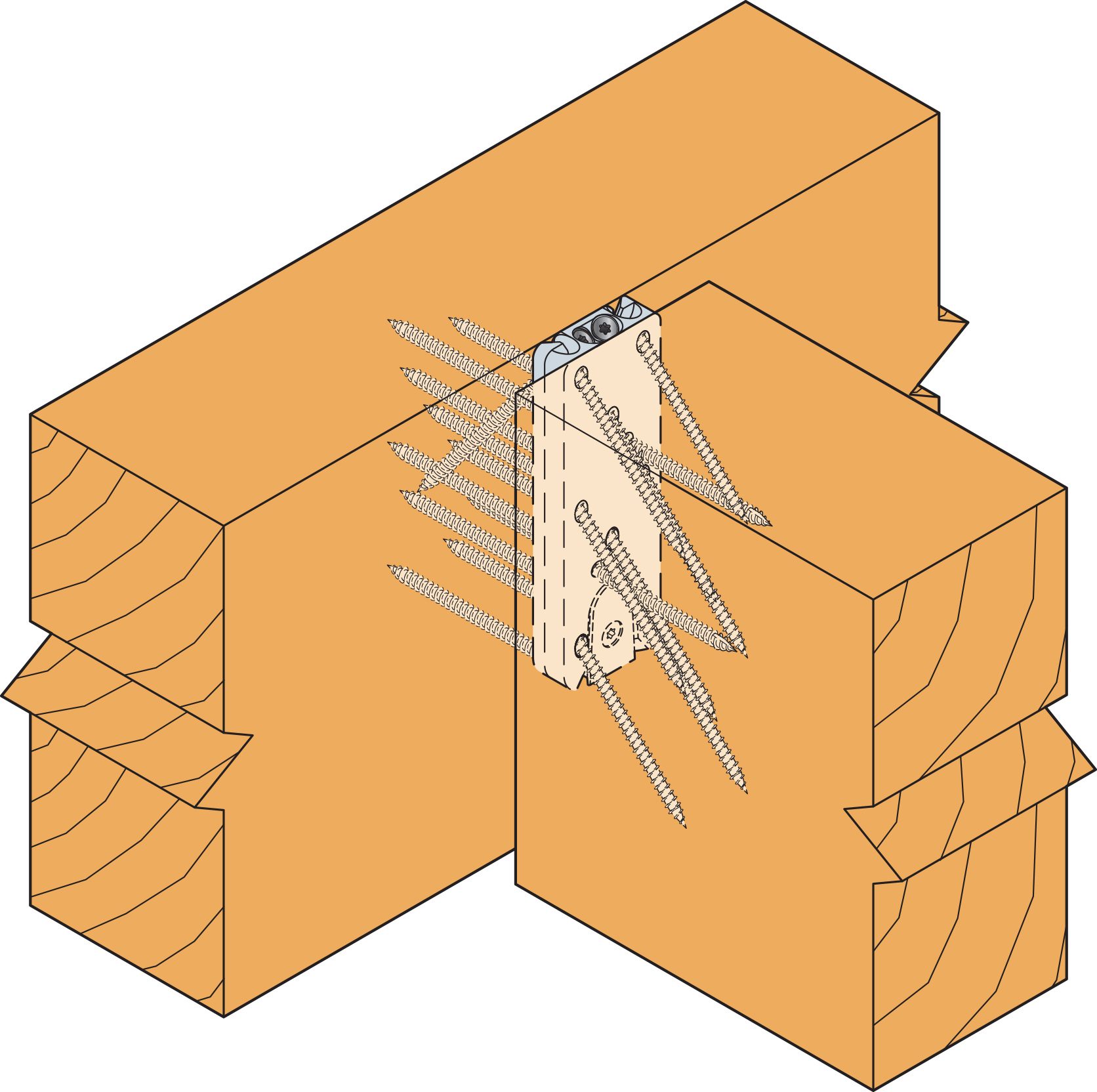

An Hauptträger / Stütze: Zur Befestigung der Tragplatte des EGCM am Hauptträger werden die CSFT Vollgewindeschrauben rechtwinklig (90°) zur Verbinderoberfläche eingeschraubt.

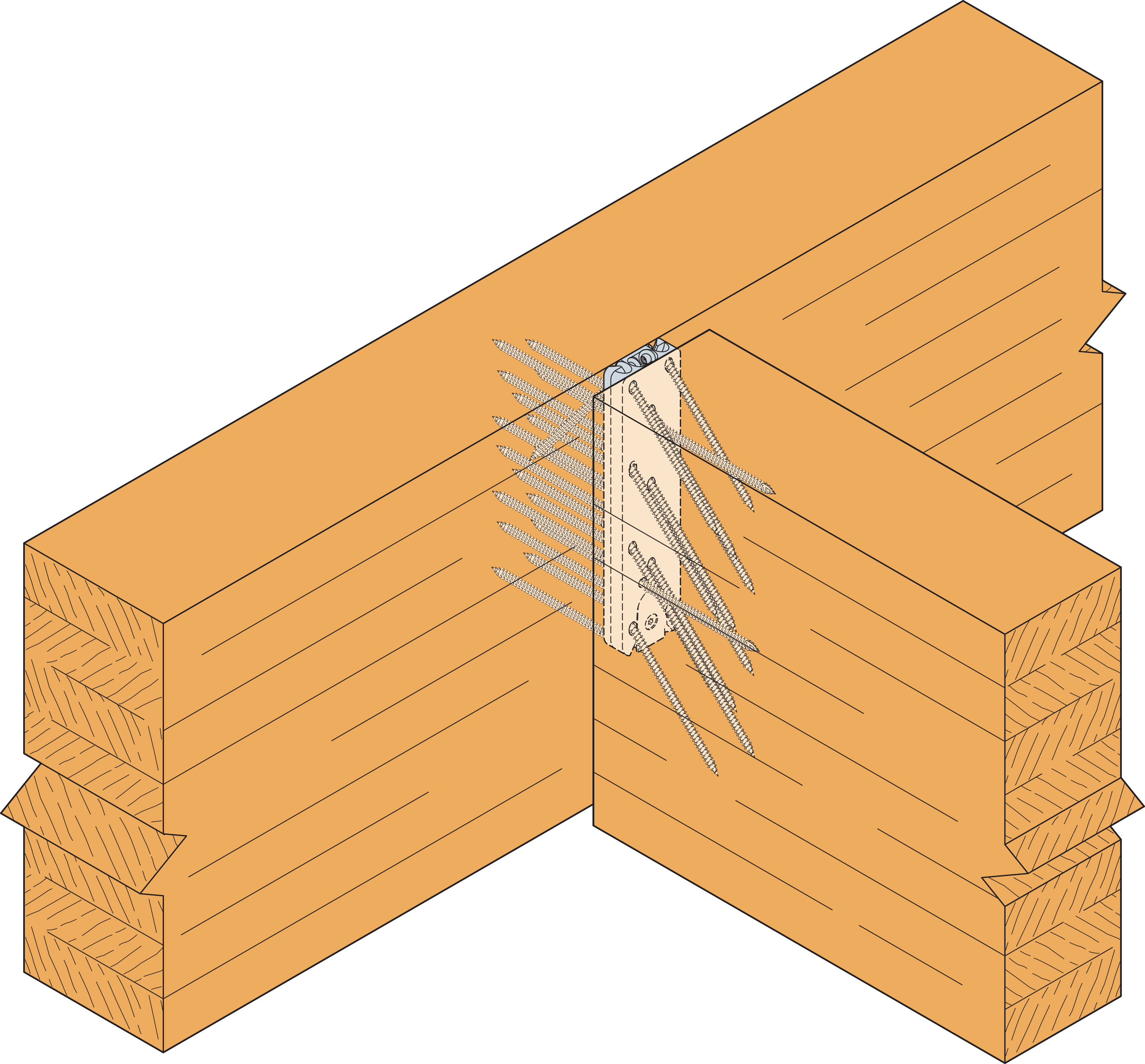

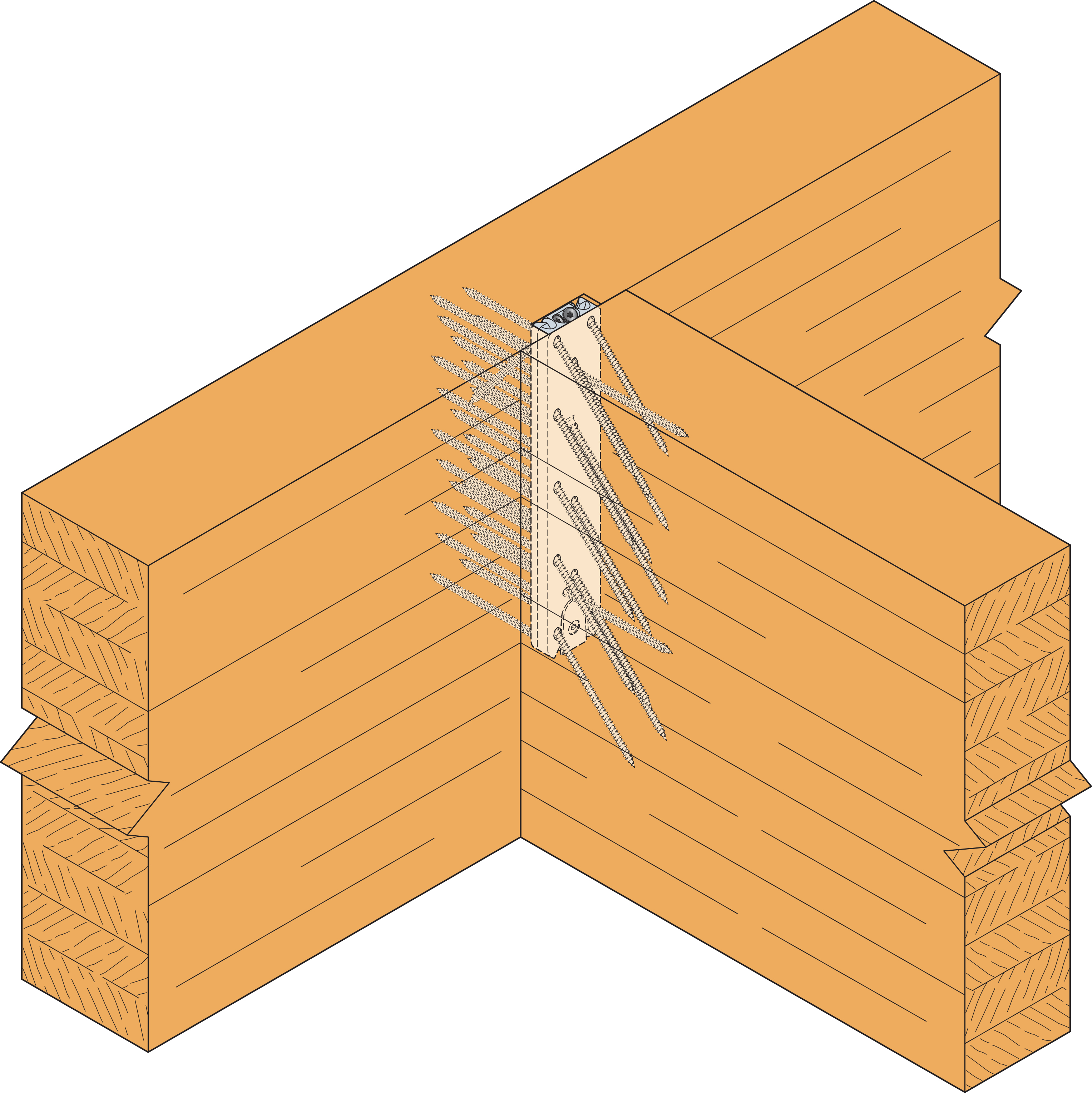

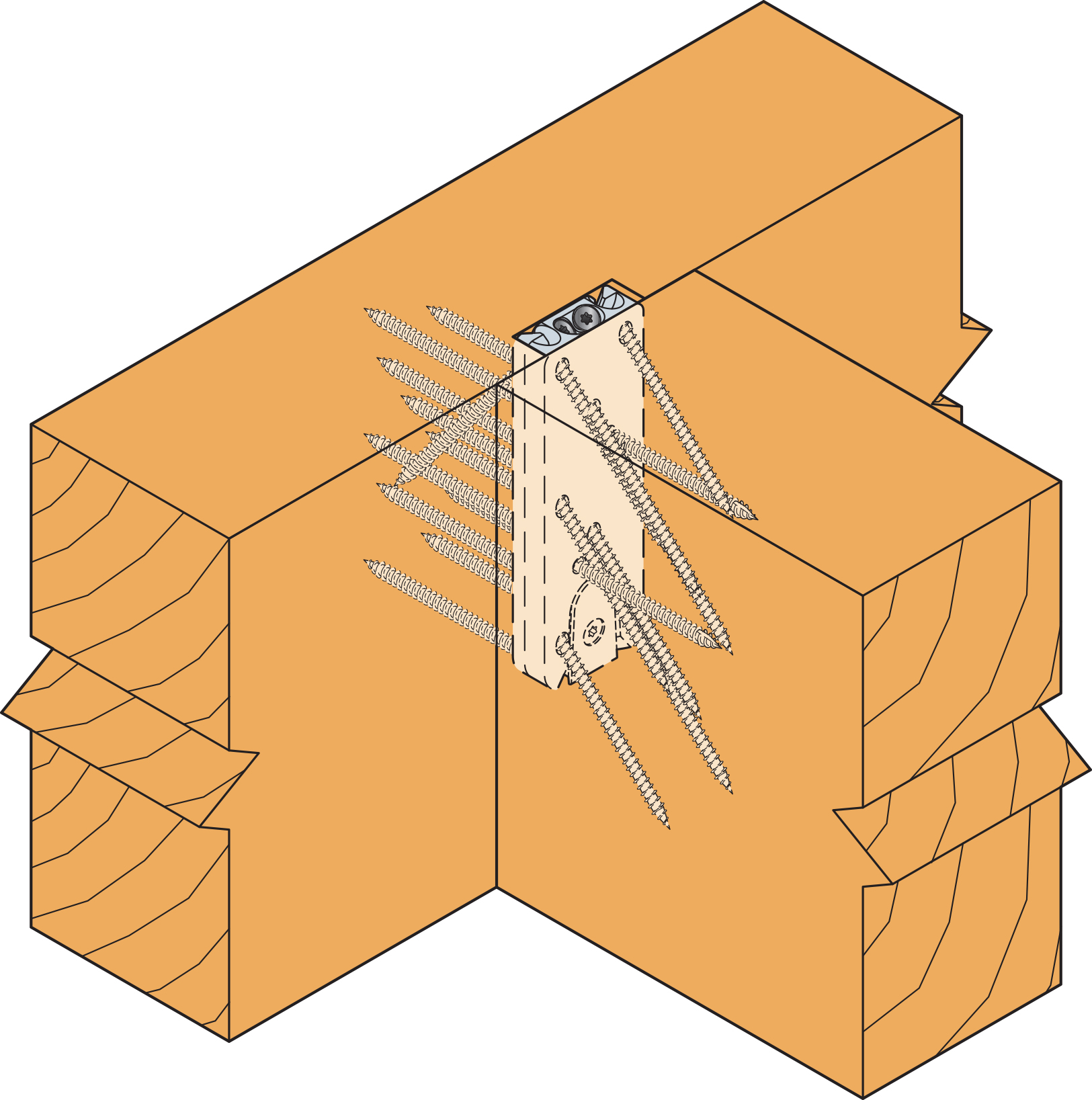

Am Nebenträger: Die CSFT Vollgewindeschrauben werden unter 45° Neigung zum Stirnflächenabschnitt eingedreht. Sie bewirken eine Verbindung zwischen Verbinderplatte und Nebenträgerholz.
