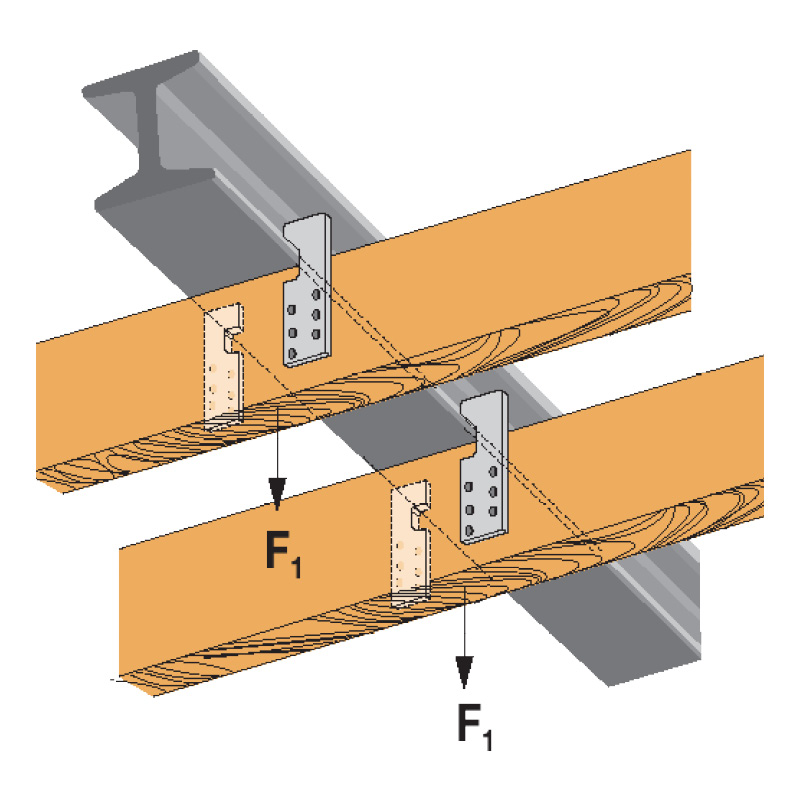

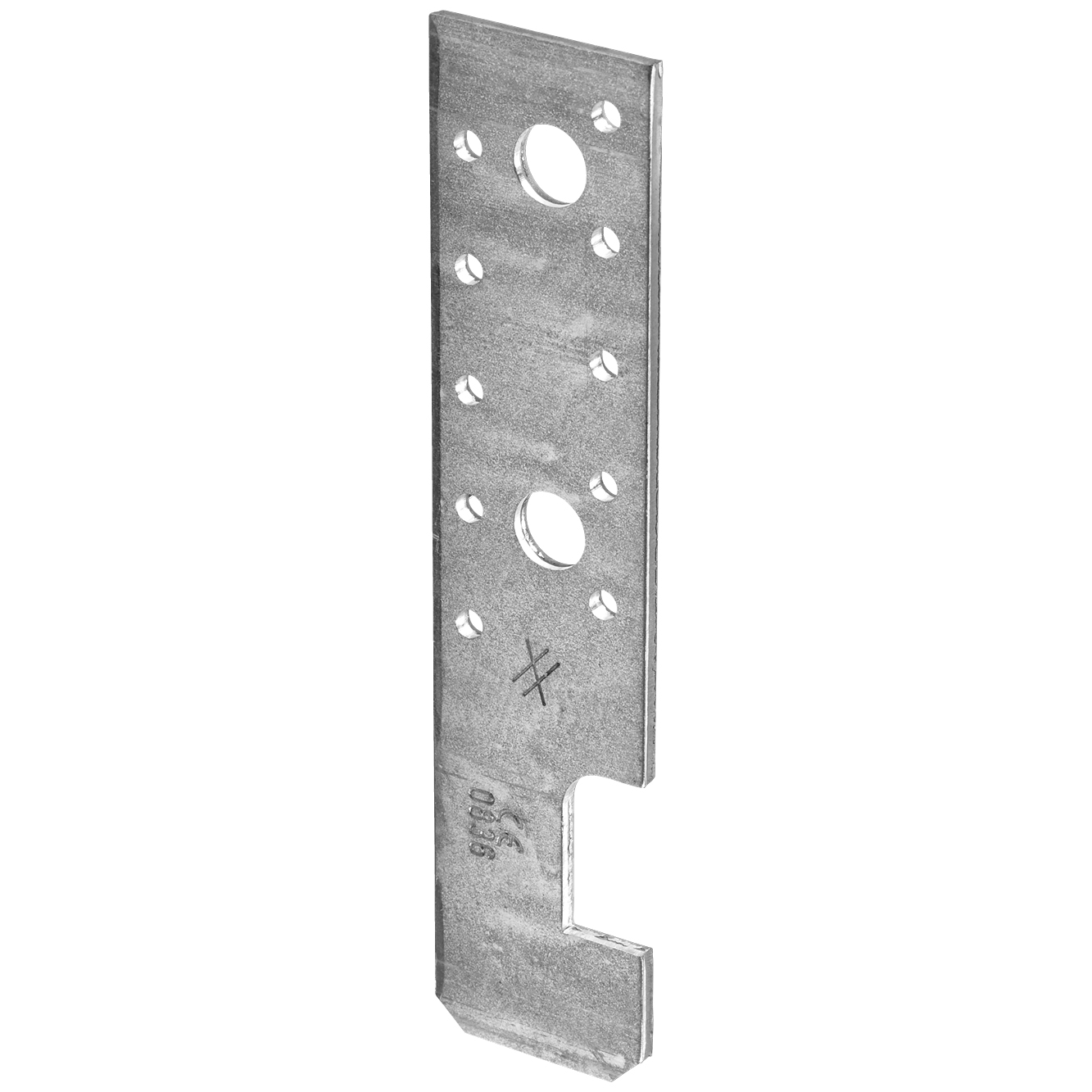

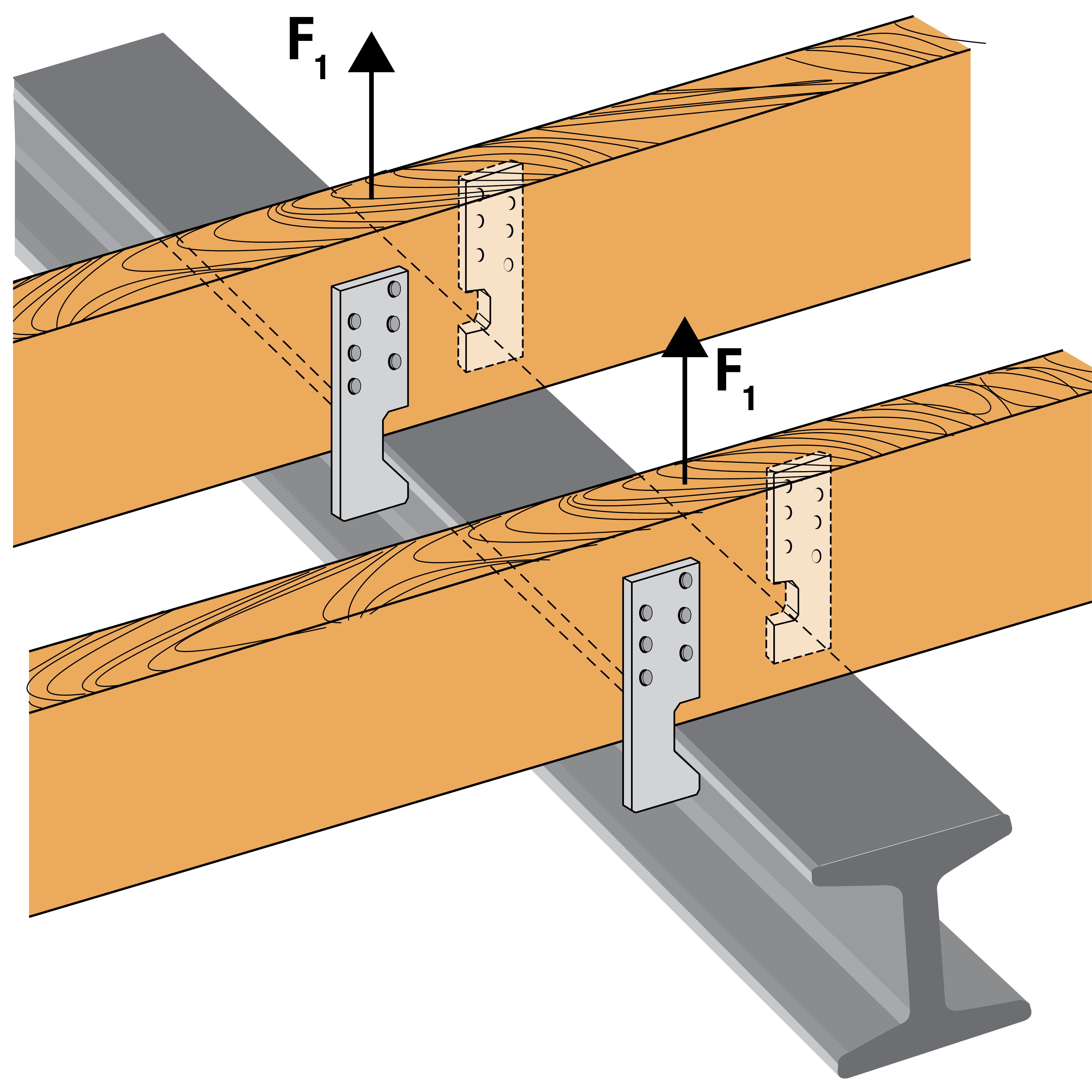

Die HE-Anker wurden zur Aufnahme von Zugkräften entwickelt und werden gegenüberliegend angeordnet.
Die Länge kann gemäß ETA bis 315 mm hergestellt werden.
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
Diverse Abmessungen ermöglichen Anpassungen an die Belastung und die Balkenhöhe
Anwendung
Anwendbare Materialien
Auflager:
Stahlwalzprofile
Aufzulagerndes Bauteil:
Holz, Holzwerkstoffe
Anwendungsbereich
Balkenbefestigungen in Walzprofilen
Technische Daten
Abmessungen
Abmessung
Artikel
Abmessungen [mm]
Löcher
A
B
C
D
t
Ø5
Ø13
HE135
135
40
30
15
4
6
-
HE175
175
40
30
15
4
10
2
Typ HE175: Können gem. ETA in 20 mm Schritten bis 315 mm Länge (Maß "A") hergestellt werden.
Maß "E" = Maß "A" - 25mm

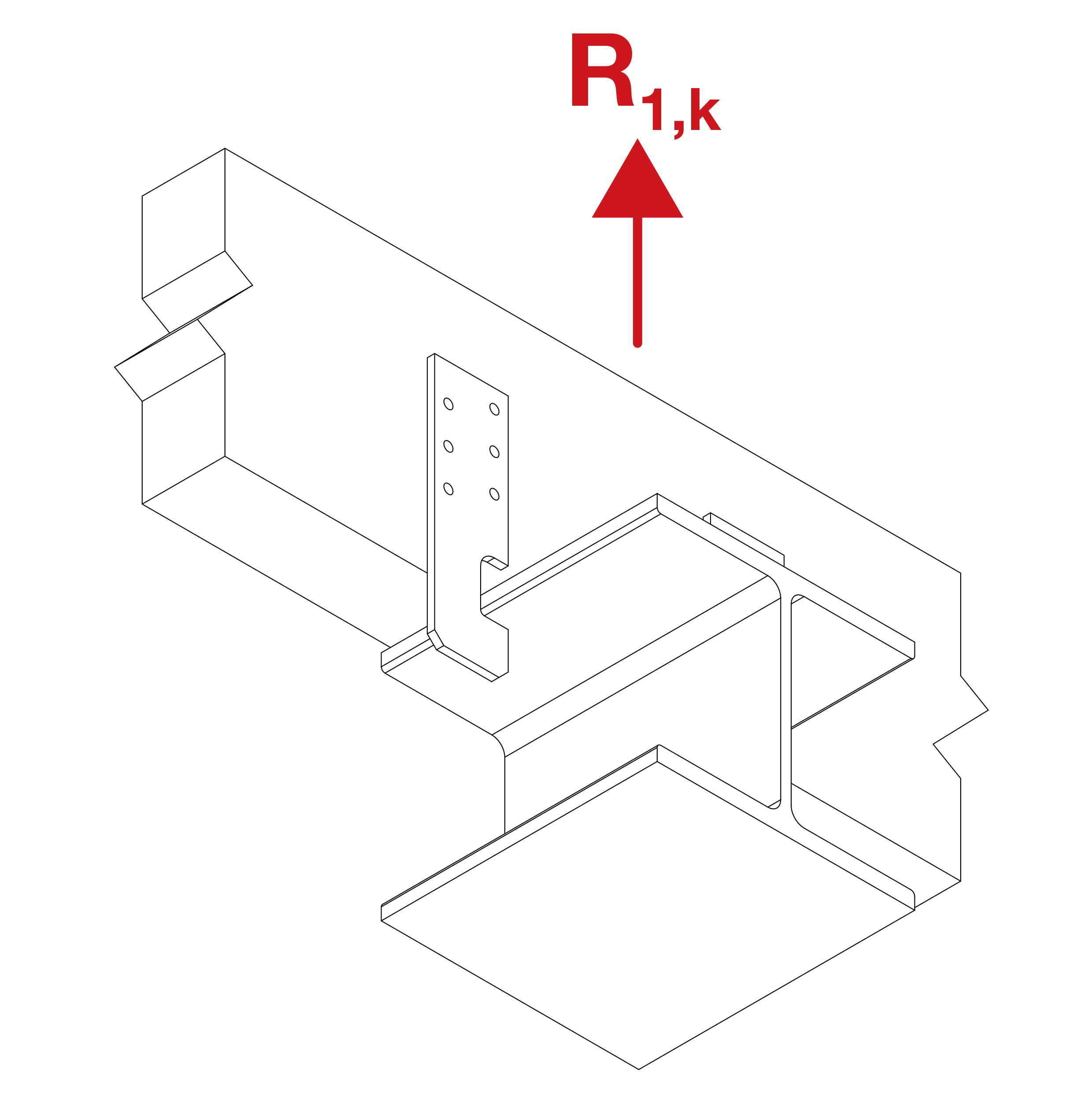

Tragfähigkeiten / 2 Verbinder je Anschluss
Artikel
Charakter. Werte der Tragfäigkeit R1,k [kN]
With CNA4,0x40
n = 3
n = 4
n = 5
n = 6
n = 7
n = 8
n = 9
n = 10
HE135
min (17/kmod ; 10.7)
min (17/kmod ; 13.6)
min (17/kmod ; 15.7)
min (17/kmod ; 16.8)
-
-
-
-
HE175
min (17/kmod ; 10.7)
min (17/kmod ; 13.6)
min (17/kmod ; 15.7)
min (17/kmod ; 16.8)
min (17/kmod ; 21.8)
min (17/kmod ; 23.6)
min (17/kmod ; 28.6)
min (17/kmod ; 30.7)
Wird eine abweichende Nagelanzahl (n) verwendet, sind die Werte dementsprechend zu erhöhen bzw. zu reduzieren.
Bei einer Anordnung von 4 HE-Ankern, können die Tabellenwerte verdoppelt werden.
Wird nur 1 HE-Anker verwendet, sind die halben Werte anzusetzten, jedoch muss ein Verdrehen des anzuschließenden Holzes durch geeignete Maßnahmen verhindert werden.

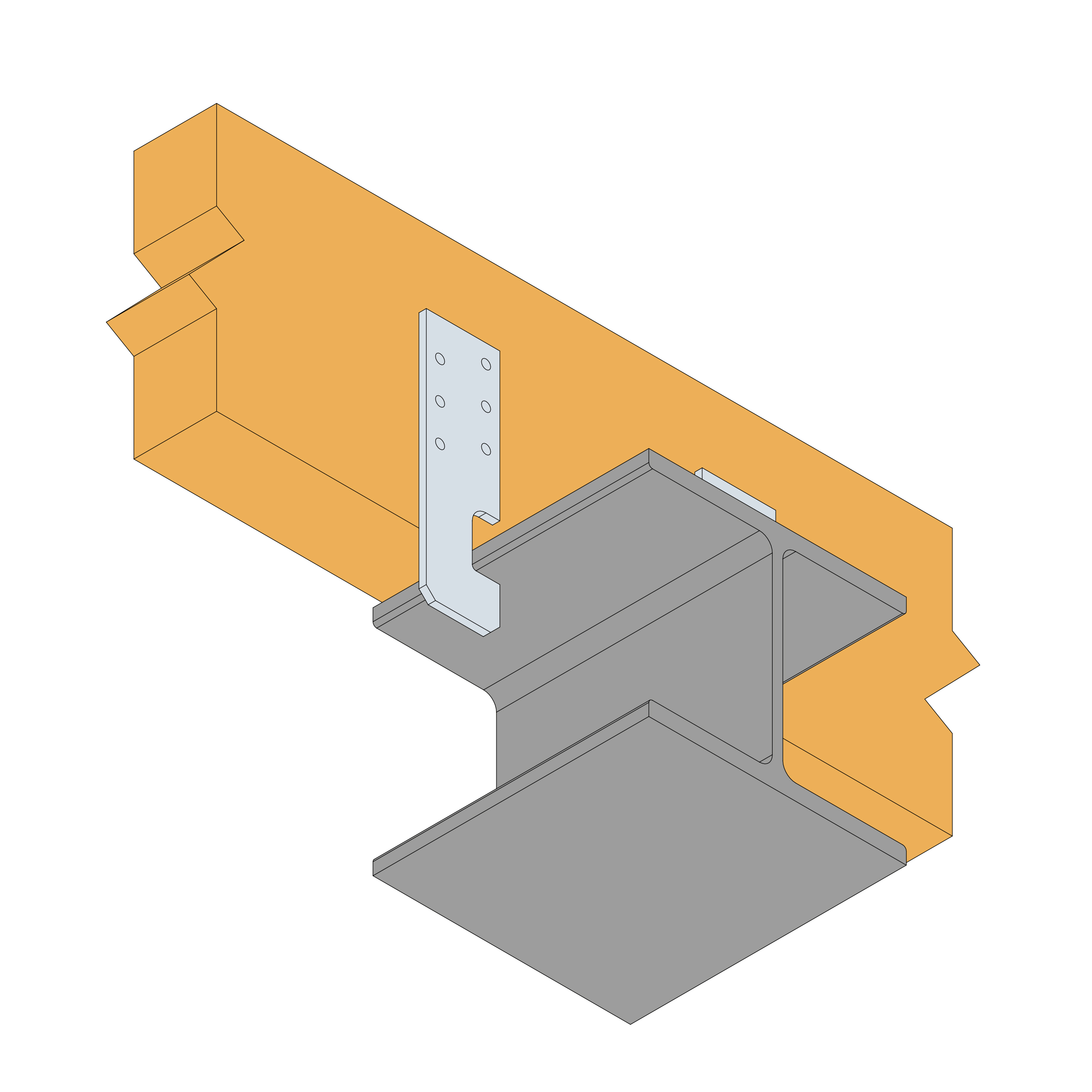

Installation
Installation
Befestigung
Der Anschluss am Holz erfolgt mit CNA Kammnägeln oder Bolzen Ø 12 mm
