SCMF
Geschossverbinder
Die neuen SCMF Geschossverbinder von Simpson Strong-Tie® sind weitere Bausteine im System der zweiteiligen Zuganker und lassen sich aufgrund der durchgehenden Lochung schnell und flexibel an jede Geschossübergangshöhe
anpassen. Ihre Wunschlänge „B“, im Raster von 20 mm, wird aus 2480 mm langen Basisstreifen kurzfristig zugeschnitten und zum Versand gebracht.
Für eine sichere Verbindung mit den statisch perfekt auf die Zugankeroberteile abgestimmten SCMF Geschossverbinder, sorgen die vom zweiteiligen Zugankersystem bekannten EJOT-Schrauben JT2-3-5,5x25. Der Kappschnitt durch die Lochreihe garantiert einen ausreichenden Lochabstand zum Rand.
ETA
Nutzungsklasse 2
EPD
Feuerverzinkter Stahl Z275
Produkt-Details
Bilder

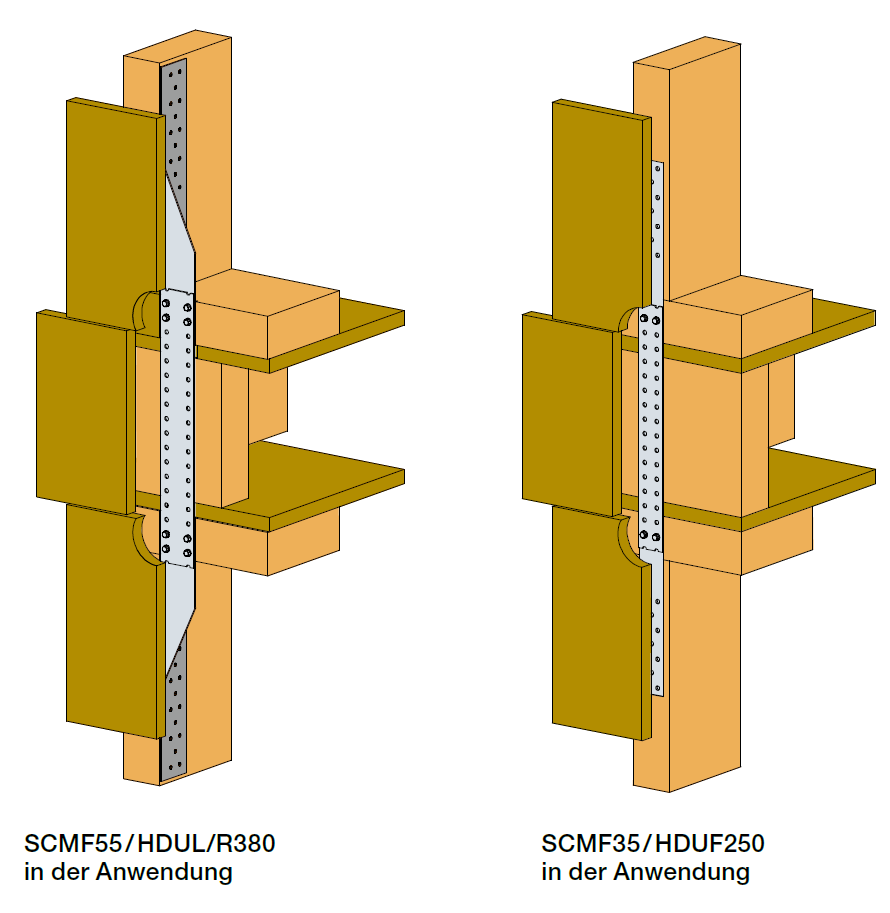

Geschossverbinder Anwendungsbeispiele
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen
| Referenz | Verbinder Abmessungen | |||||
|---|---|---|---|---|---|---|
| Produktabmessungen[mm] | Löcher Befestigungsmittel[mm] | |||||
| A[mm] | B[mm] | t[mm] | ∅[mm] | quer[mm] | längs[mm] | |
| SCMF35/B-X | 35 | 1) | 2 | 6 | 20 | 20 |
| SCMF55/B-X | 55 | 1) | 2 | 6 | 36 | 20 |
1) nach Kundenwunsch im 20 mm Raster
