GERB

Gerberverbinder

GERB Gerberverbinder werden für die Gelenkausbildung von Durchlaufträgern verwendet.
Die Typen GERB sind für die gängigsten Holzabmessungen erhältlich.
Ein Satz Gerberverbinder besteht aus einem rechten und einem linken Anschlussteil und kann für Pfettenbreiten ab 80 mm eingesetzt werden. GERB Gerberverbinder sind für die gängigsten Holzabmessungen erhältlich. Das Höchstmaß des Verbinders entspricht den Zuschnittmaßen für Holz in Standarddimensionen.
In Abhängigkeit von der Belastung kann der Anschluss mit einer Teil- oder Vollausnagelung ausgeführt werden.

CE Kennzeichnung
ETA
Nutzungsklasse 2
Galvanisch verzinkter Stahl 20µm

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Lastübertragung in allen drei Richtungen bei Vollausnagelung
  • Optimierte Tragfähigkeiten in zwei richtungen für Teilausnagelung
  • Einzelne Abmessung geeignet für mehrere Holzbreiten - Lagerplatzersparnis

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

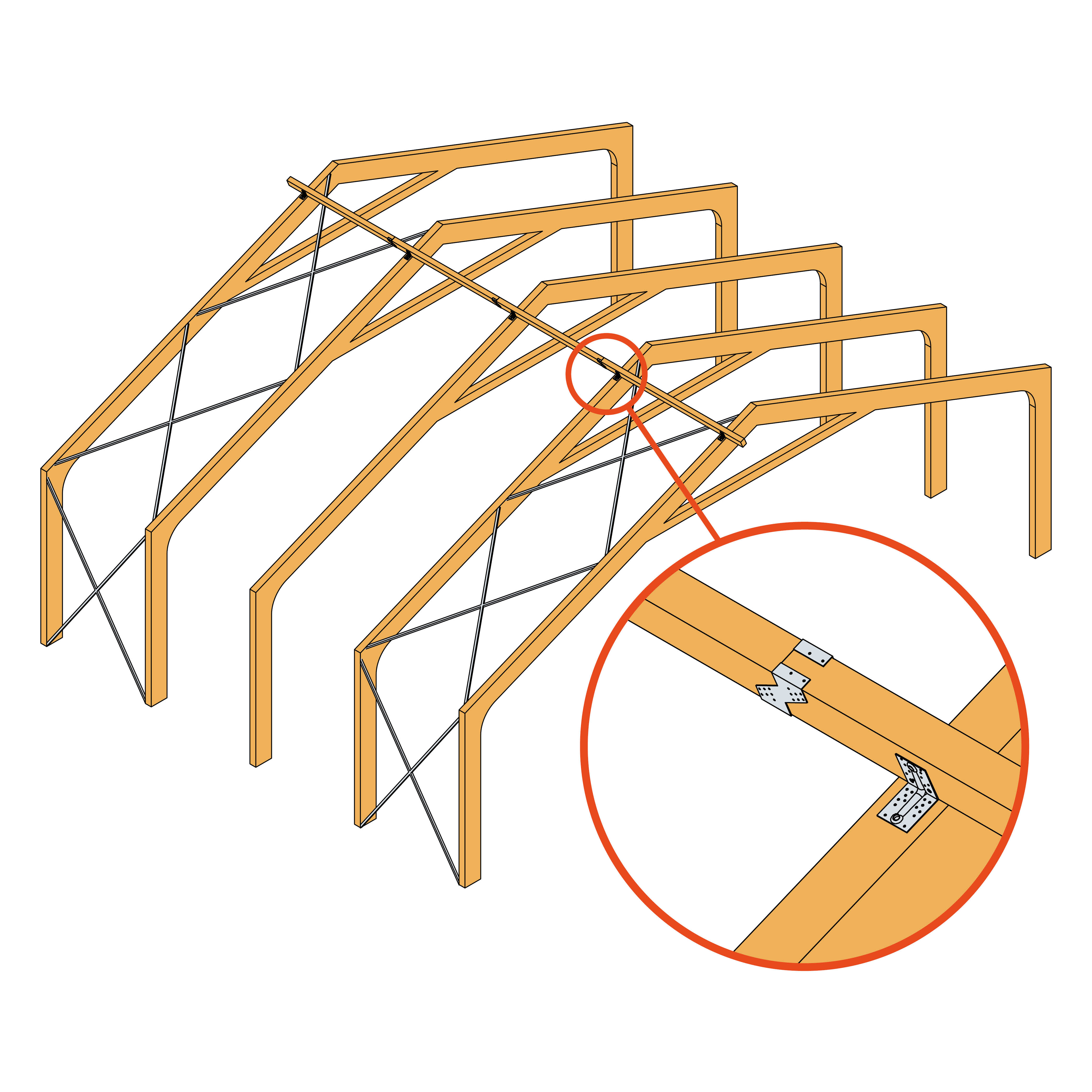

  • Koppelpfettenverbindung für Holzquerschnitts Höhen von 90 bis 220 mm

Technische Daten

Abmessungen

Abmessungen (mm)

Artikel Abmessungen (mm) [mm] Löcher Befestigungsmittel
A B C t Schenkel A Schenkel C
Nägel/Schrauben Nägel/Schrauben
GERB1601609030214 ø54 ø5
GERB1801809033214 ø54 ø5
GERB200-DE2019033216 ø54 ø5
GERB2202209034216 ø54 ø5

*  Feuerverzinkt mit Schichdicke 55µm

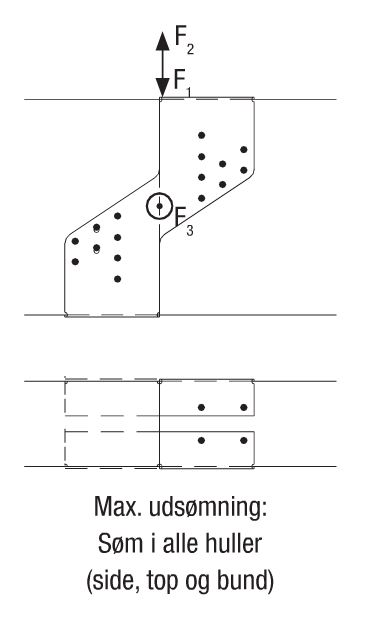

Tragfähigkeiten: Vollausnagelung

Artikel Anzahl der Befestigungsmittel Charakteristische Werte der Tragfähigkeit Ri,k bei Vollausnagelung / 1 Satz Gerberverbinder [kN]
Schenkel A Schenkel C R1/k R2,k R3,k
CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60
GERB16028822.225.526.87.38.99.44.55.97.4
GERB1802882326.427.77.38.99.44.55.97.4
GERB200-DE32824.428.129.59.211.211.94.55.97.4
GERB22032824.628.329.79.211.211.94.55.97.4

Tragfähigkeiten: Teilausnagelung

Artikel Anzahl der Befestigungsmittel Charakteristische Werte der Tragfähigkeit Ri,k bei Teilausnagelung / 1 Satz Gerberverbinder [kN]
Schenkel A Schenkel C R1,k R2,k
CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x40 CNA4,0x50 CNA4,0x60
GERB16016-13.915.4164.35.25.5
GERB18016-14.315.916.54.35.25.5
GERB200-DE16-13.915.4164.75.76
GERB22016-13.915.4164.75.76

Bemessung

Für die Überlagerung der Einwirkungen ist nachzuweisen:



Installation

Installation

Befestigung

  • Zur Befestigung werden CNA4,0xℓ Kammnägel oder CSA5,0xℓ Schrauben verwendet.

Technische Hinweise

Eignungsnachweise

Technische Zulassung (ETA)
