GEKA - Doppelseitig gezahnter Scheibendübel

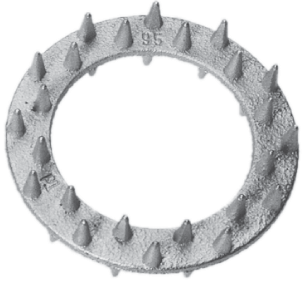

Zweiseitige Scheibendübel mit Dornen nach EN912.

Technisches Datenblatt

CE Kennzeichnung

Nutzungsklasse 2

Produkt-Details

Bilder

Eigenschaften

Material

Temperguss, verzinkt

Anwendung

Anwendbare Materialien

Auflager:

Holz

Aufzulagerndes Bauteil:

Holz

Anwendungsbereich

Verbindung von Holzbauteilen untereinander, in Verbindung mit entsprechendem Bolzen

Technische Daten

Abmessungen

Abmessungen und charackteristische Werte

Artikel	Gewicht [kg]	Verbinder Abmessungen
		Ø			Höhe [mm]		Stärke	a₁ [mm]	a₂ [mm]
		Extern	Mittelloch	Seitenlöcher	Zähne	Gesamt	t [mm]
		d_c [mm]	d₁ [mm]	d₂ [mm]	h₁ [mm]	h_c [mm]	t [mm]
C10-50	0.05	50	30.5	-	12	27	3	-	-
C10-65	0.093	65	35.5	-	12	27	3	-	-
C10-80	0.11	80	49.5	-	12	27	3	-	-
C10-95	0.14	95	65.5	-	12	27	3	-	-
C10-115	0.19	115	85.5	-	12	27	3	-	-

Tragfähigkeiten

Artikel	Charakt. Werte der Tragfähigkeit [kN]
Artikel	R_c,k
C10-50	8.8
C10-65	13.1
C10-80	17.9
C10-95	23.1
C10-115	30.8

Für die Tragfähigkeit des Anschlusses sind die Tragfähigkeit des Scheibendübels und die des verwendeten Bolzens aufzuaddieren.

Die Mindestabstände der Scheibendübel und Bolzen sind zu beachten, siehe hierzu EN1995-1-1
