TTF

Faserplattenschraube mit 60°-Senkkopf

TTF - Faserplattenschrauben Ø 4.2 mm werden vorwiegend im Innenbereich zur Befestigung von Faserzementplatten und Faserplatten (z.B. OSB, Span- und Sperrholz) an Holzunterkonstruktionen verwendet. Der schmale 60°-Senkkopf mit unterkopfseitigen Fräsrippen lässt sich sauber, passgenau und oberflächenbündig in die Faserplattenelemente versenken.

Technisches Datenblatt

CE Kennzeichnung

Nutzungsklasse 1

Galvanisch verzinkter Stahl

Innen

Solid Wood

Produkt-Details

Bilder

Eigenschaften

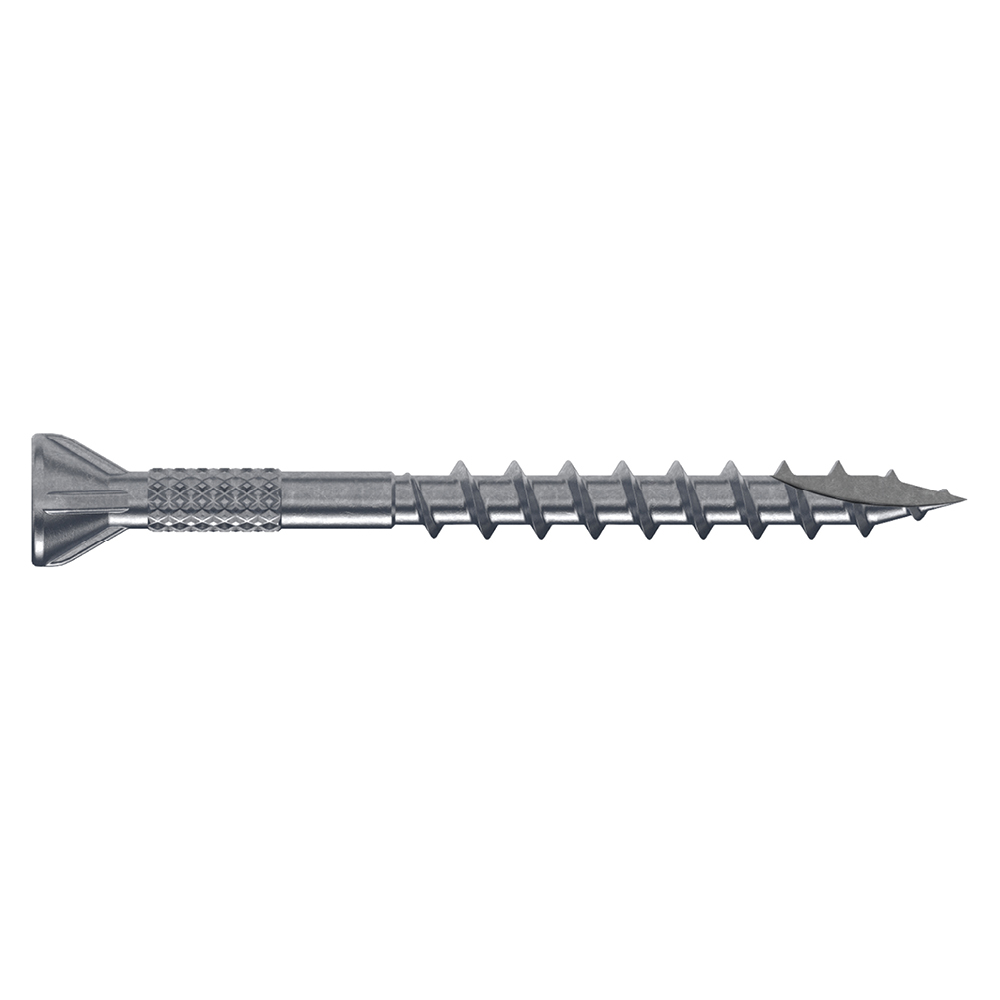

Produktmerkmale

Schmaler 60°-Senkkopf mit Fräsrippen
Innensechsrundantrieb
Grobganggewinde
Schneidspitze Typ 17

Material

Kohlenstoffstahl, gehärtet
Fe/Zn5/A: galvanisch verzinkt ≥ 5μm, blau passiviert

Anwendung

Anwendungsbereich

Faserzementplatten / Faserplatten / Holzwerkstoffe
OSB, Span- und Sperrholz

Vorteile

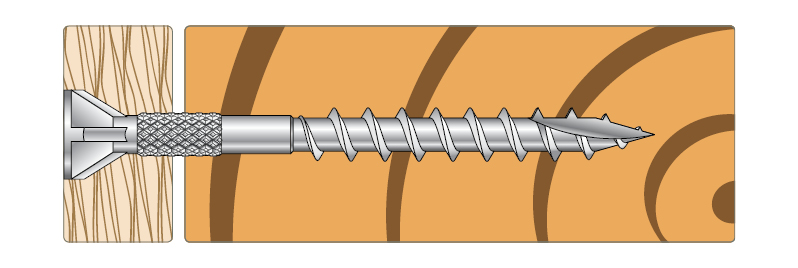

Der schmale 60°-Senkkopf mit unterkopfseitigen Fräsrippen lässt sich sauber, passgenau und oberflächenbündig in die Faserplattenelemente versenken.
Die Schneidspitzenausführung ermöglicht eine leichtgängige, schnelle Montage bei geringem Einschraubdrehmoment und reduzierter Spaltwirkung.
Ein profilierter Schaftbereich bewirkt eine effiziente und dauerhafte Fixierung der Faserplattenelemente.

Technische Daten

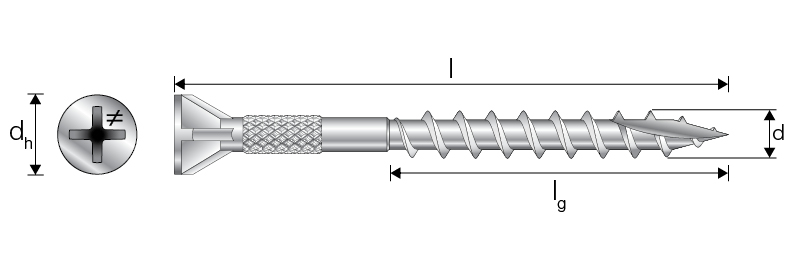

Abmessungen

Abmessungen und charakteristische Werte

Artikel	Art.Nr.	Befestigungsmittel Abmessungen [mm]
Artikel	Art.Nr.	d	l	d_h	l_g	bit
TTF4.2X45 PH Bulk	75342	4.2	45	7	27	PH2
TTF4.2X55 PH Bulk	75344		54	7	30	PH2
TTF4.2X55 PH Bulk XL	75338		54	7	30	PH2

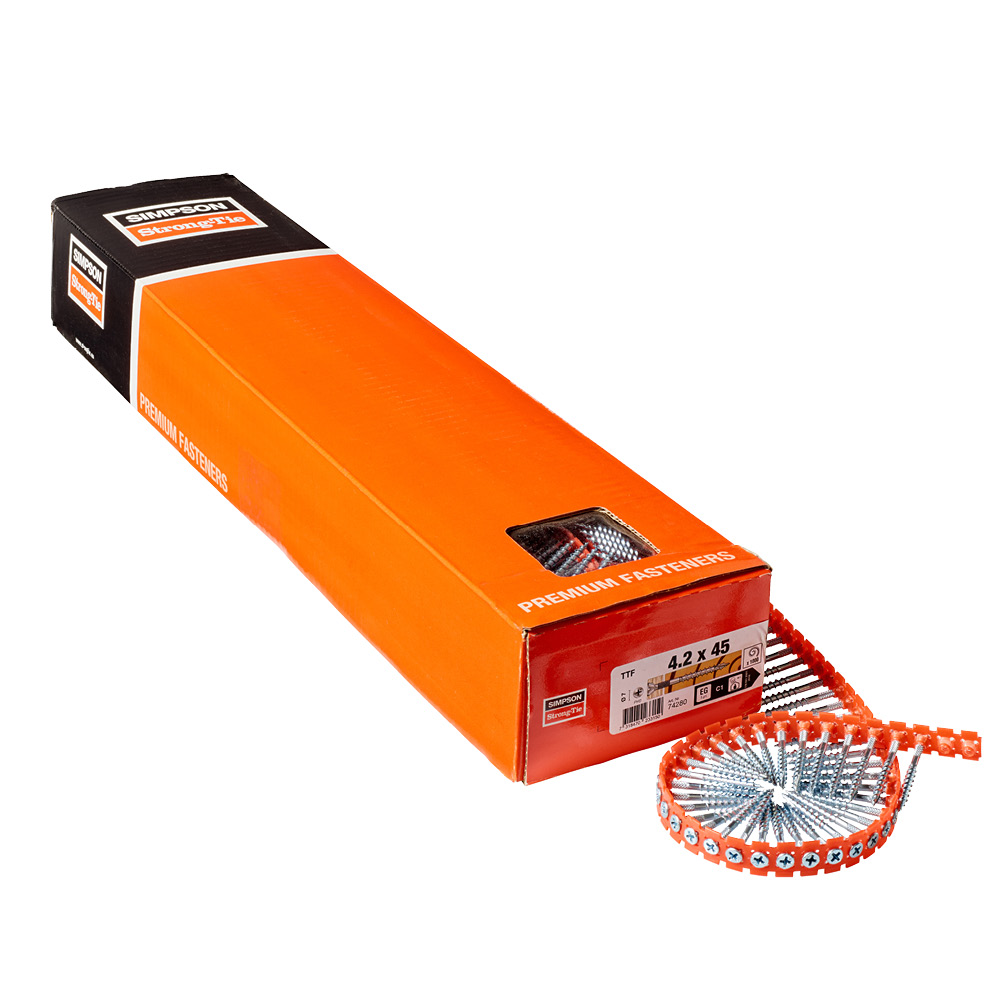

TTF Electro Galvanised, PH drive, Collated

Artikel	Art.Nr.	DB. Nr.	NOBB nr.	Befestigungsmittel Abmessungen [mm]							Stk./Pkt.
Artikel	Art.Nr.	DB. Nr.	NOBB nr.	d	l	d_h	d₁	h_t	l_g	bit	Stk./Pkt.
TTF4.2X35 PH Collated	74279	1949796	53293342	4.2	35	7	2.6	10	21	PH2	1000
TTF4.2X45 PH Collated	74280	1949797	53293357		45	7	2.6	20	27	PH2	1000
TTF4.2X50 PH Collated	74281	1949798	53293361		50	7	2.6	25	30	PH2	1000

* Flat tape collated for standard auto-feed screwdrivers

TTF Electro Galvanised, 6 lobe drive

Artikel	Art.Nr.	DB. Nr.	NOBB nr.	Befestigungsmittel Abmessungen [mm]							Stk./Pkt.
Artikel	Art.Nr.	DB. Nr.	NOBB nr.	d	l	d_h	d₁	h_t	l_g	bit	Stk./Pkt.
TTF4.2X35 T-20	74282	1949799	53293395	4.2	35	7	2.6	10	21	T20	250
TTF4.2X45 T-20	74283	1949800	53293406		45	7	2.6	20	27	T20	250
TTF4.2X55 T-20	74284	1949801	53293414		55	7	2.6	25	30	T20	250
TTF4.2X75 T-20	74285	1949802	53293425		75	7	2.6	35	42	T20	250

Mechanische Festigkeit und Steifigkeit

Artikel	Charakter. Fließmoment – M_y,k [Nmm]	Charakter. Auszugswiderstand - f_ax,k,90°^*) [N/mm²]	Charakter. Zugtragfähigkeit - f_tens,k [kN]
TTF4.2X45 PH Bulk	4545	10.2	6.6
TTF4.2X55 PH Bulk	4545	10.2	6.6
TTF4.2X55 PH Bulk XL	4545	10.2	6.6
TTF4.2X35 T-20	4545	10.2	6.6
TTF4.2X45 T-20	4545	10.2	6.6
TTF4.2X55 T-20	4545	10.2	6.6
TTF4.2X75 T-20	4545	10.2	6.6
TTF4.2X35 PH Collated	4545	10.2	6.6
TTF4.2X45 PH Collated	4545	10.2	6.6
TTF4.2X50 PH Collated	4545	10.2	-
TTF4.2	4545	10.2	6.6

^*) Charakteristische Werte gelten für Holz C24
