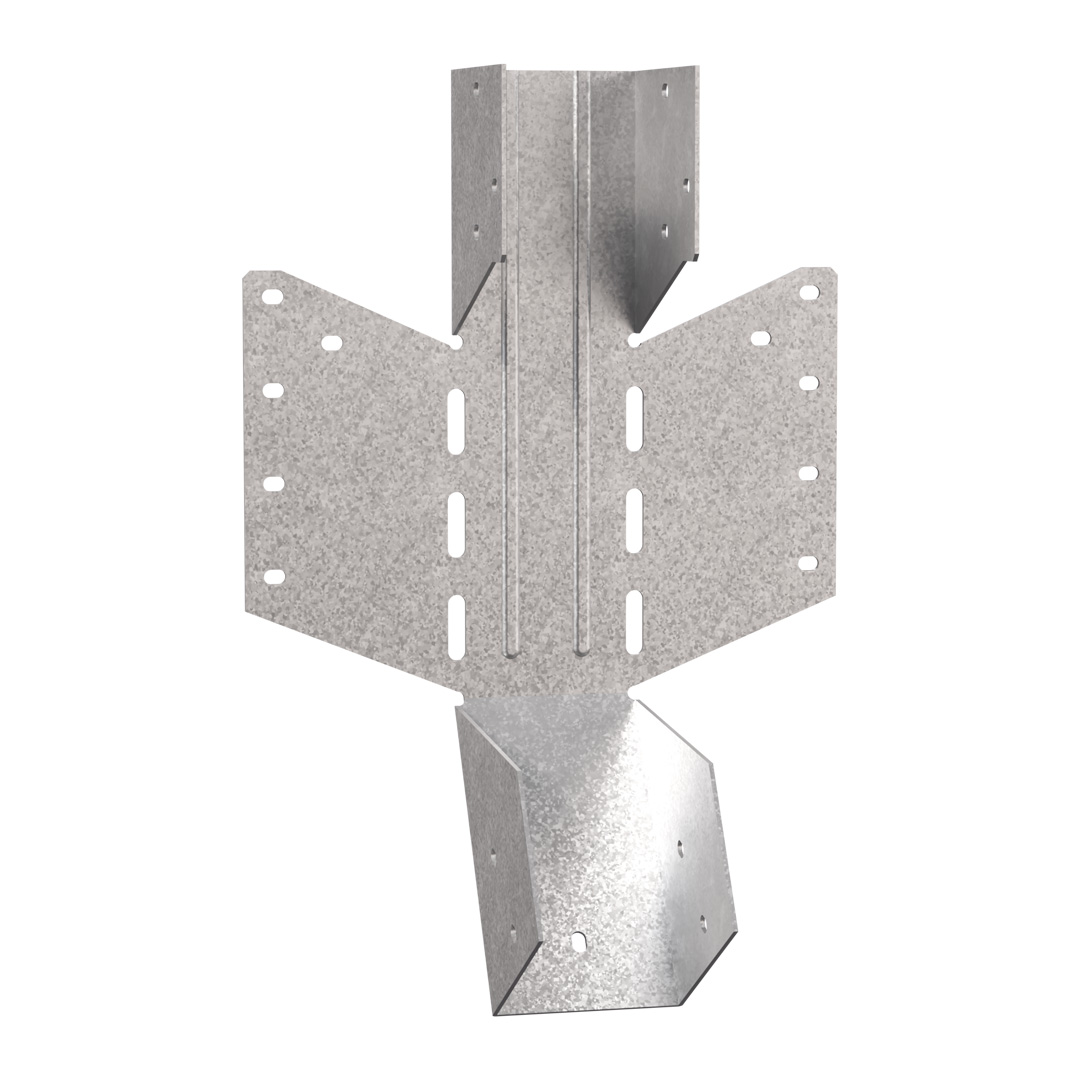

LSSU

EWP Formteile

Die EWP-Formteile (Engineered Wood Products) werden überwiegend für Stegträgeranschlüsse an Hauptträgern aus Vollholz, Brettschichtholz oder Furnierschichtholz verwendet.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

EPD

Feuerverzinkter Stahl Z275

Produkt-Details

Bilder

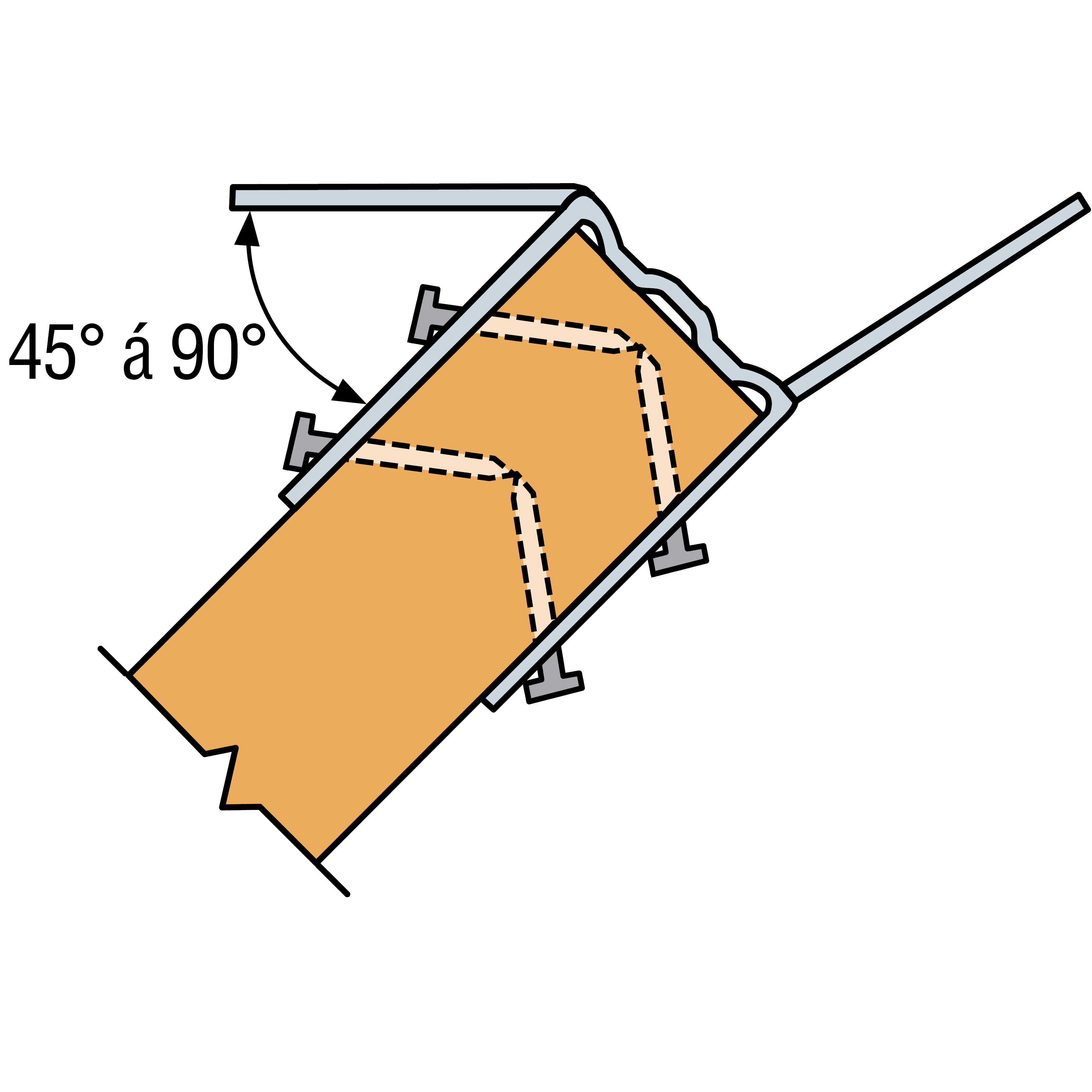

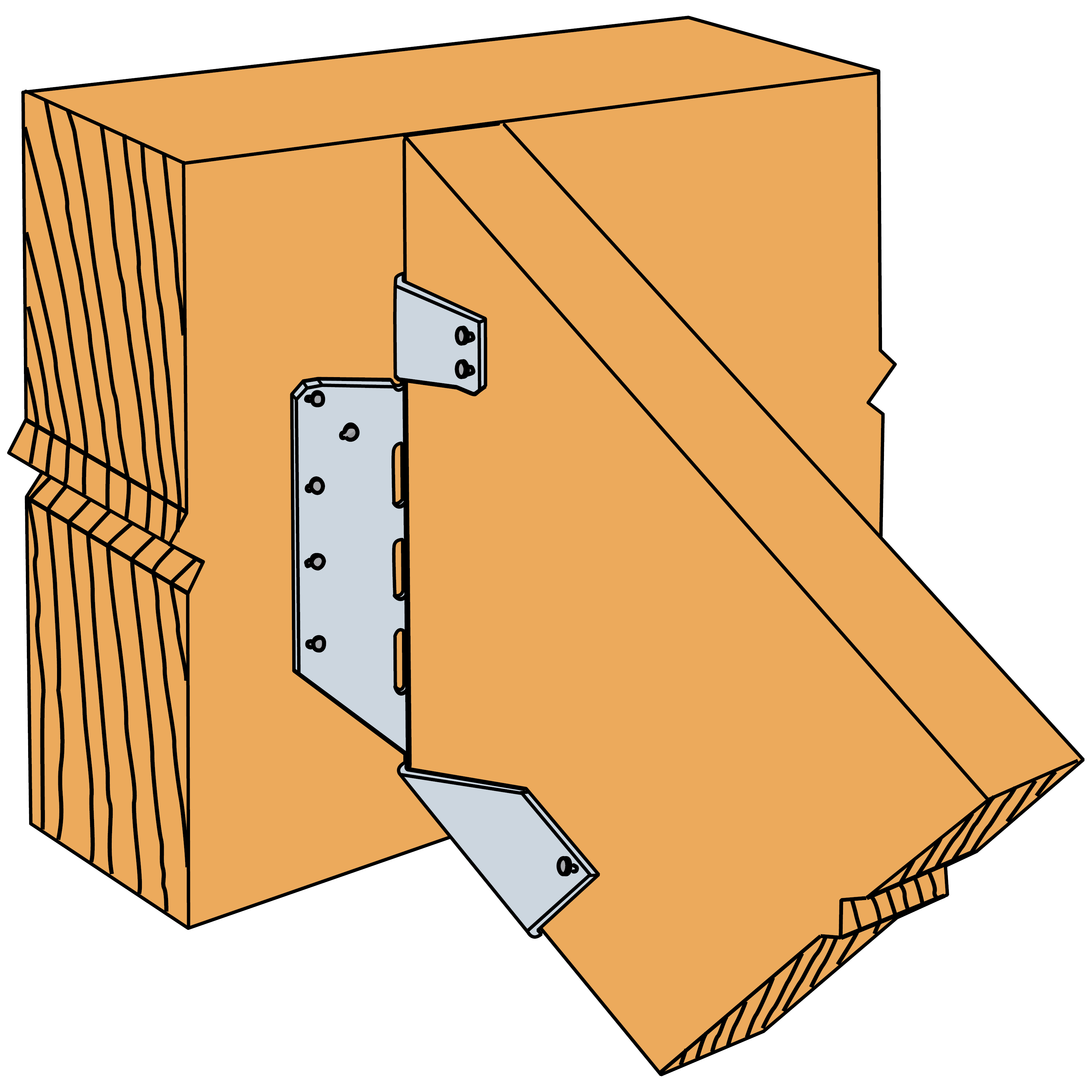

Geneigte Verbindung

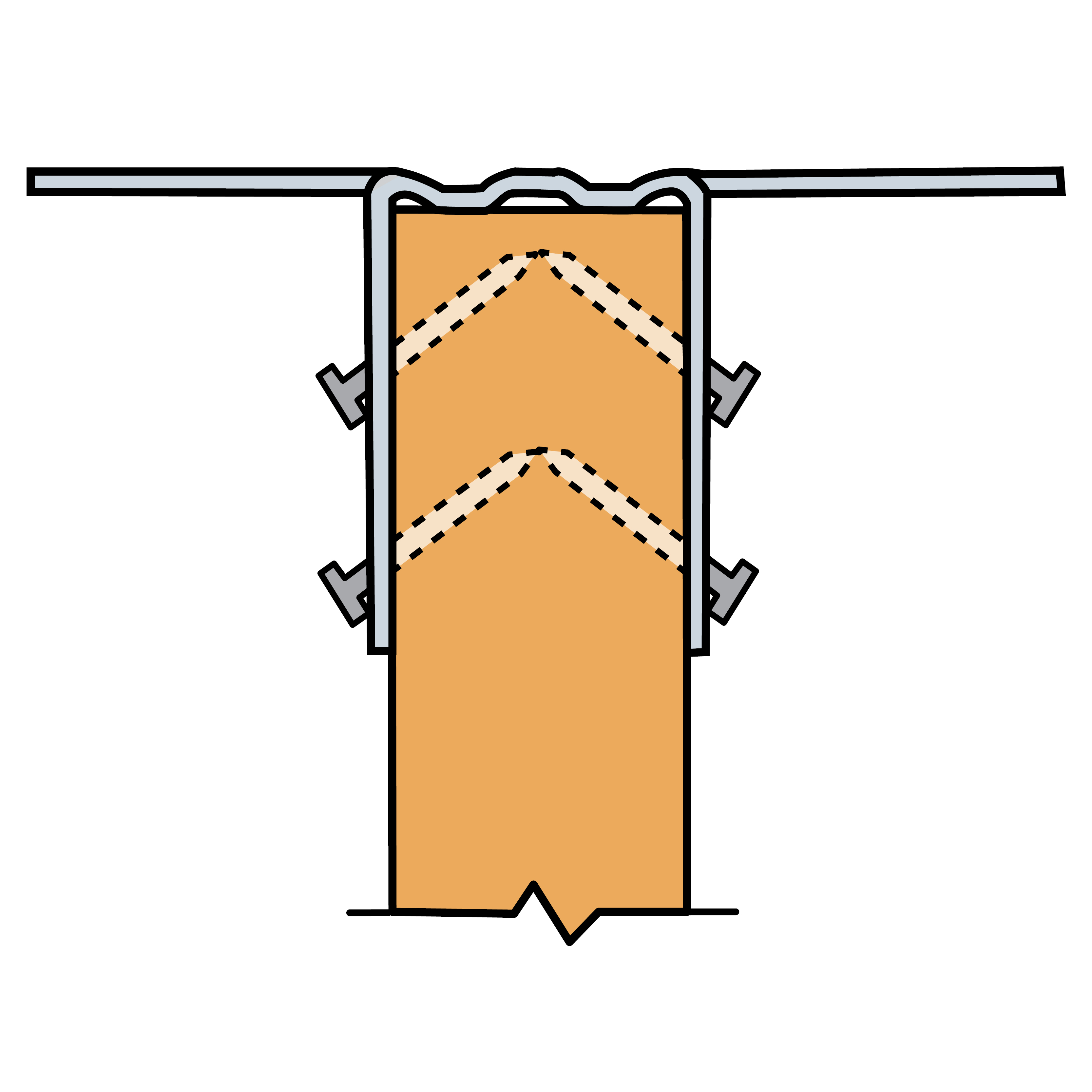

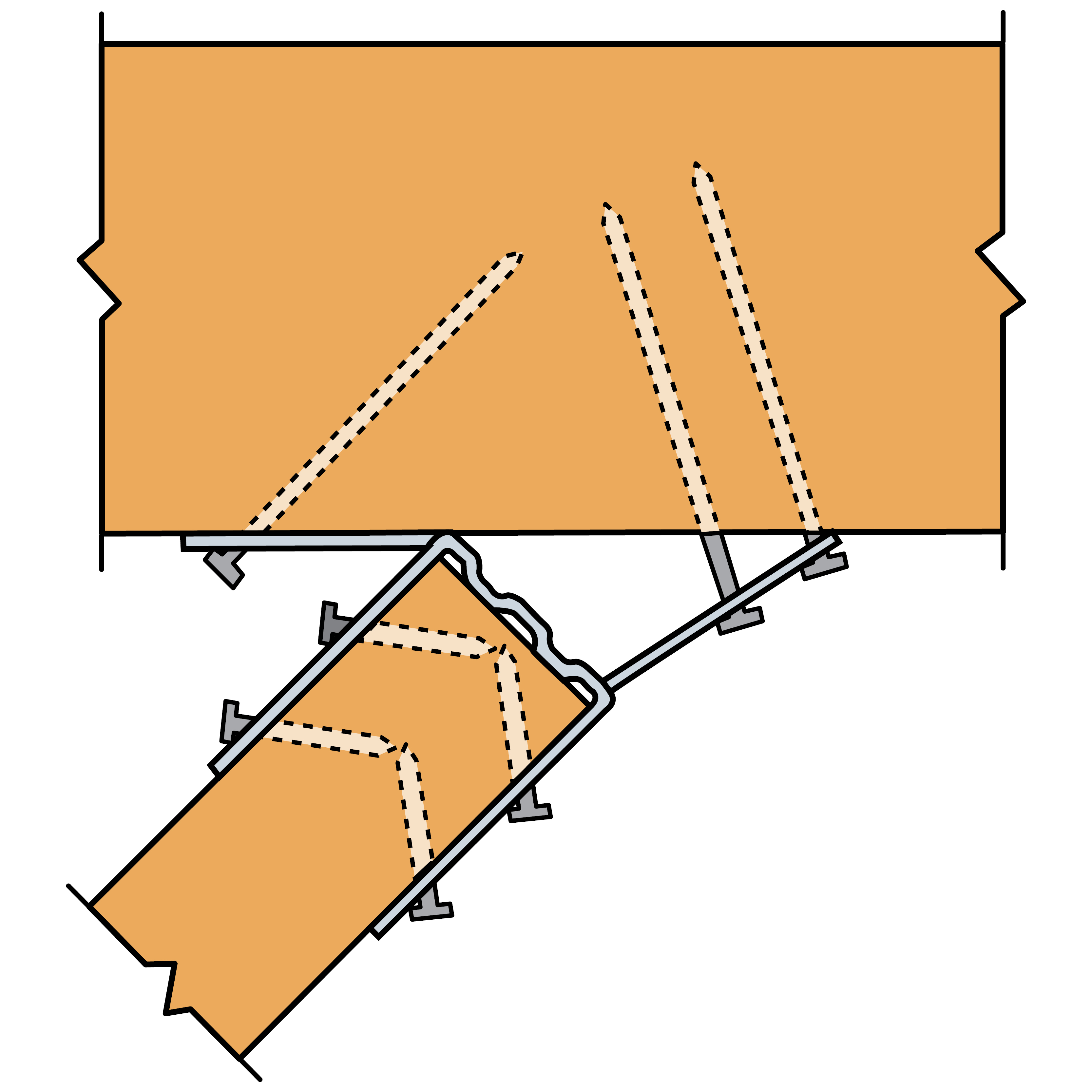

LSSU Befestigung

LSSU Befestigung

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

LSSU Sparrenkopfverbinder können auf der Baustelle an die gewünschte Neigung angepasst werden.

LSSU Sparrenkopfverbinder:

für geneigte u./o. schräge Anschlüsse
Winkel bis +/- 45°

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holzwerkstoffe

Anwendungsbereich

Die Formteile werden vor allem für Anschlüsse mit Doppel-T-Trägern eingesetzt.

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Abmessungen des Nebenträgers[mm]			Produktabmessungen[mm]					Löcher im Hauptträger	Löcher im Nebenträger	Sonstiges
	Höhe [mm]		Breite	A[mm]	B[mm]	C[mm]	D[mm]	Dicke[mm]	Langloch	Langloch	Kartonmenge	Gewicht[kg]
	Min.[mm]	Max.[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	Dicke[mm]	Ø4x6	Ø6x4 Obround	Kartonmenge	Gewicht[kg]
LSSU216/45	241	356	45	45	216	90	44	1.2	10	7	20	0.32
LSSU216/60	241	356	60	60	216	90	50	1.2	10	7	16	0.32
LSSU216/90	241	356	90	90	216	90	69	1.5	18	12	25	0.32

Die Verbinder dürfen nur einmal an die erforderliche Neigung oder Schräge angepasst werden. Ein mehrmaliges Biegen ist nicht zulässig.

Charakteristische Tragfähigkeiten - Stegträger an Vollholz - NT nur geneigt

Referenz	Balkenschuh-Tragfähigkeit
	Charakter. Tragfähigkeit - Holz an Holz - nur schräg
	Charakt. Werte der Tragfähigkeit[kN]
	R₁,ₖ	R₂,ₖ
	Stegträger Vollholz Gurte	Stegträger Vollholz Gurte
LSSU216/45	9.9	4
LSSU216/60	9.9	4
LSSU216/90	12.5	2.3

Eine Stegverstärkung ist immer eforderlich (Ausführung siehe Profikatalog und Herstellerangaben für Stegträger)

Charakteristische Tragfähigkeiten - Stegträger an Vollholz - NT mit Schräge oder Neigung & Schräge

Referenz	Balkenschuh-Tragfähigkeit
	Charakter. Tragfähigkeit - Holz an Holz - geneigt oder schräg & geneigt
	Verbindungsmittel	Charakt. Werte der Tragfähigkeit[kN]
	Nebenträger	R₁,ₖ	R₂,ₖ
	Anzahl	Vollholz C24	Vollholz C24
	Anzahl	Vollholz C24	Vollholz C24
LSSU216/45	7.0	8.1	4
LSSU216/60	7.0	8.1	4
LSSU216/90	12.0	7.1	2.3

Eine Stegverstärkung ist immer eforderlich (Ausführung siehe Profikatalog und Herstellerangaben für Stegträger)

Installation

Befestigung

CNA3.7x50 Kammnägel im Hauptträger und N3.75×30 Drillnägel im Nebenträger

Geneigte Verbindung

LSSU Befestigung

LSSU Befestigung

LSSU Befestigung

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e08-0053-04-s-2.pdf

Verlauf anzeigen

2017-10-04

de-dop-e08-0053-issue-3.pdf

2017-01-12

de-dop-e08-0053-issue-2.pdf

2013-03-01

5fca253994a43055ea4621e8b8c717ffce88e721.pdf

Europäische Technische Bewertung (ETA)

eta-08-0053-2025-05-01.pdf

Verlauf anzeigen

2017-10-09

eta-08-0053-2017-09-22.pdf

2013-07-18

eta-080053-issue-3.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
