BNG

Einseitiger Bandanschluss

Zur sicheren Endverankerung von Windrispenbändern im Windaussteifungssystem.

Technisches Datenblatt

CE Kennzeichnung

ETA

Feuerverzinkter Stahl Z275

Nutzungsklasse 2

EPD

Produkt-Details

Bilder







Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

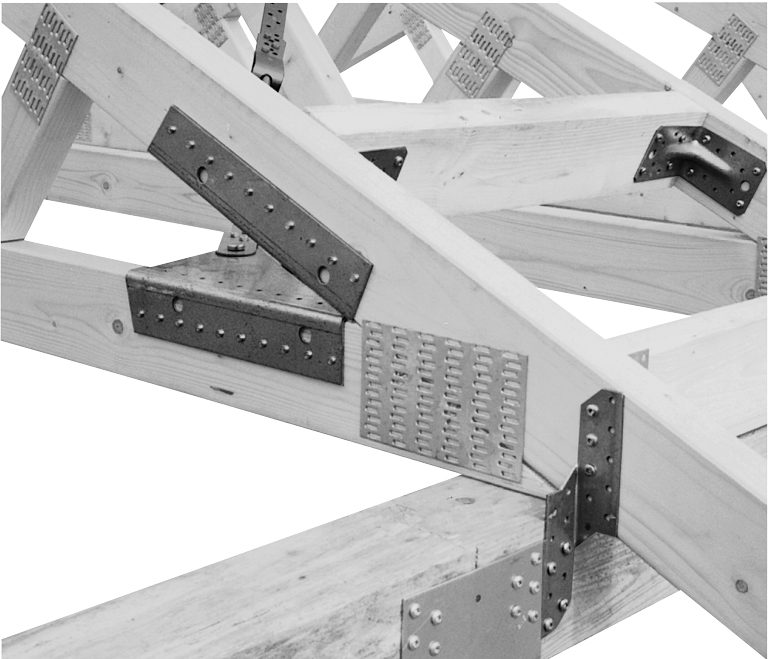

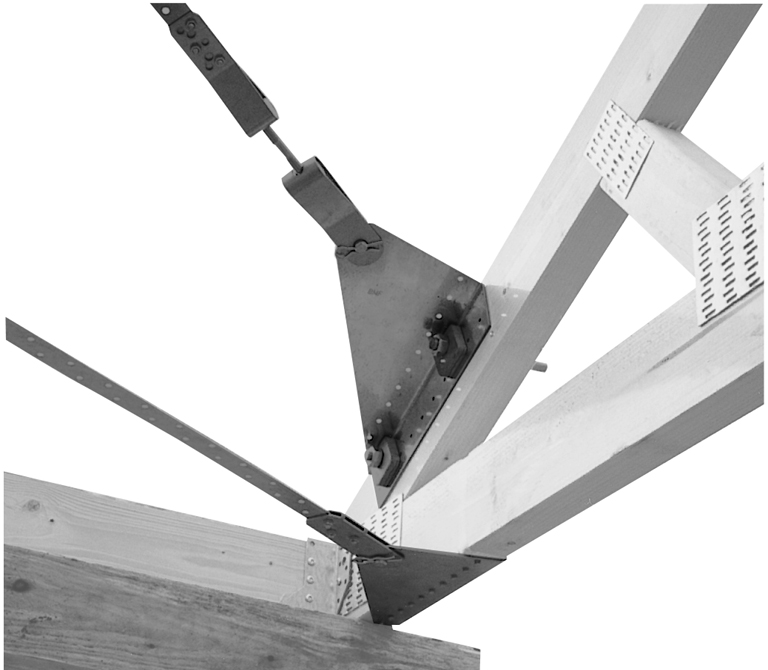

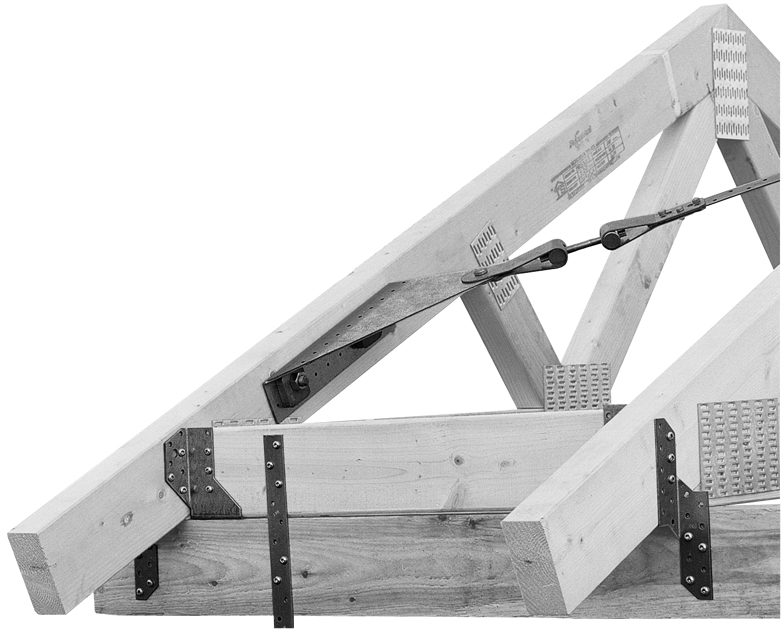

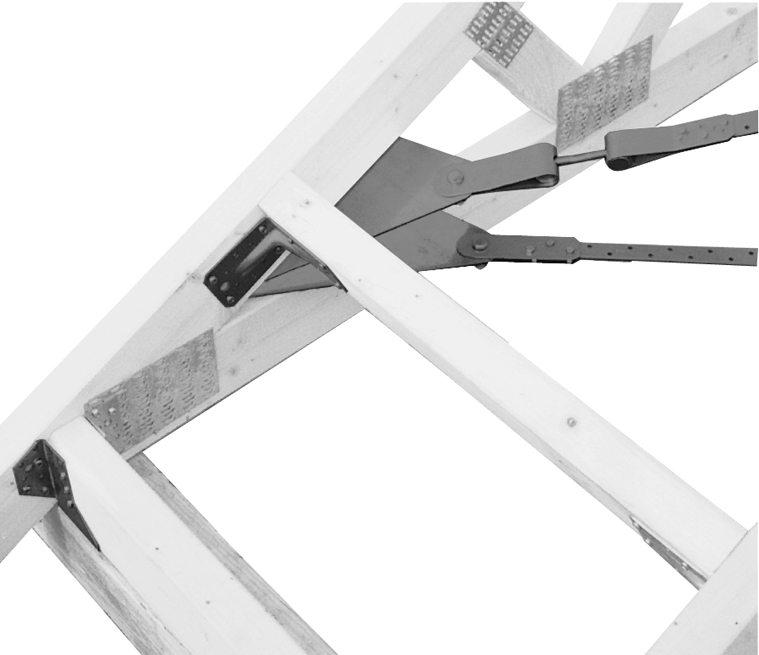

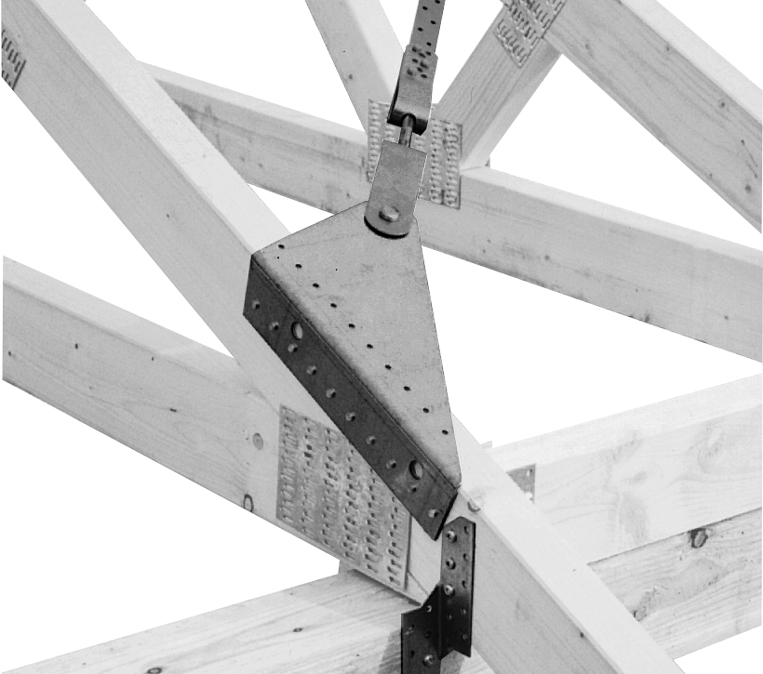

Einseitige Bandanschlüsse dienen als Endverankerungen der Windrispenbänder im Windaussteifungssystem, wobei im niederen Lastbereich BNF zum Einsatz kommen.

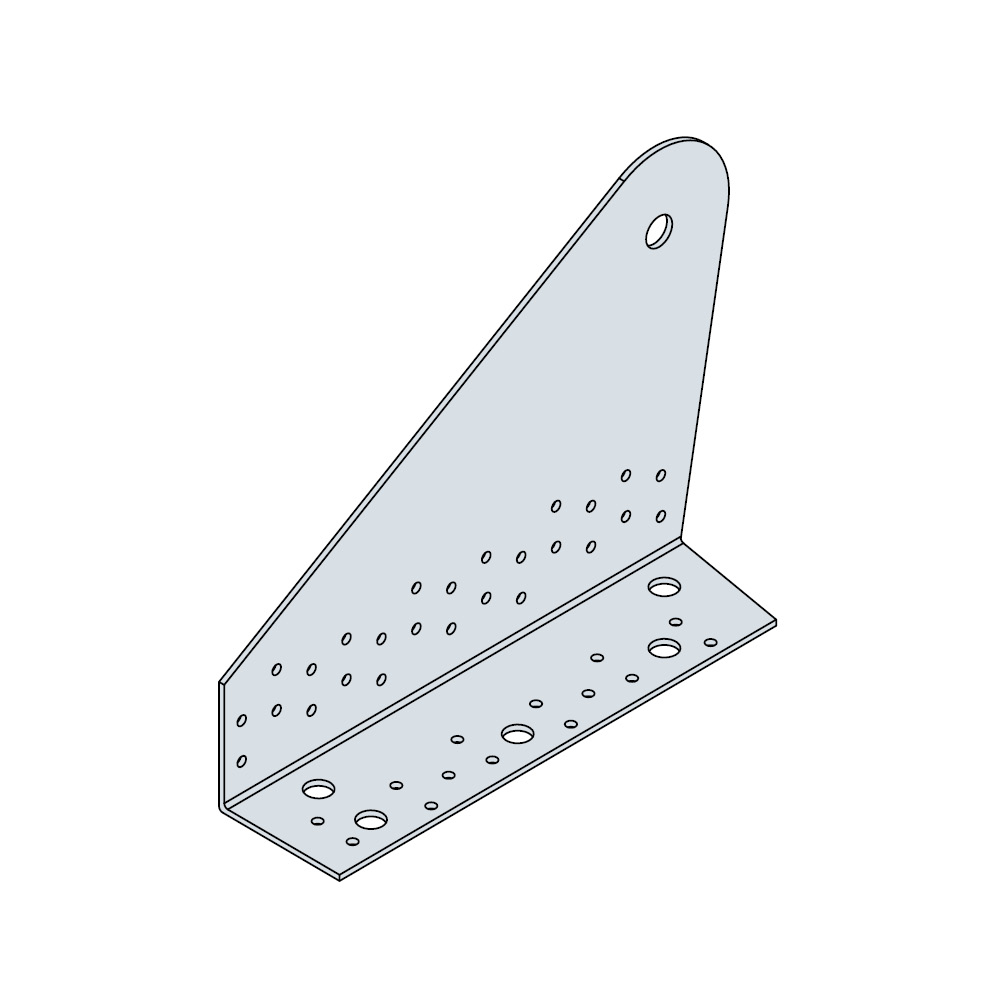

Im Gegensatz zum BNF besitzt der BNG einen längeren vertikalen Schenkel mit zusätzlichen Löchern für Verbindungsmittel.

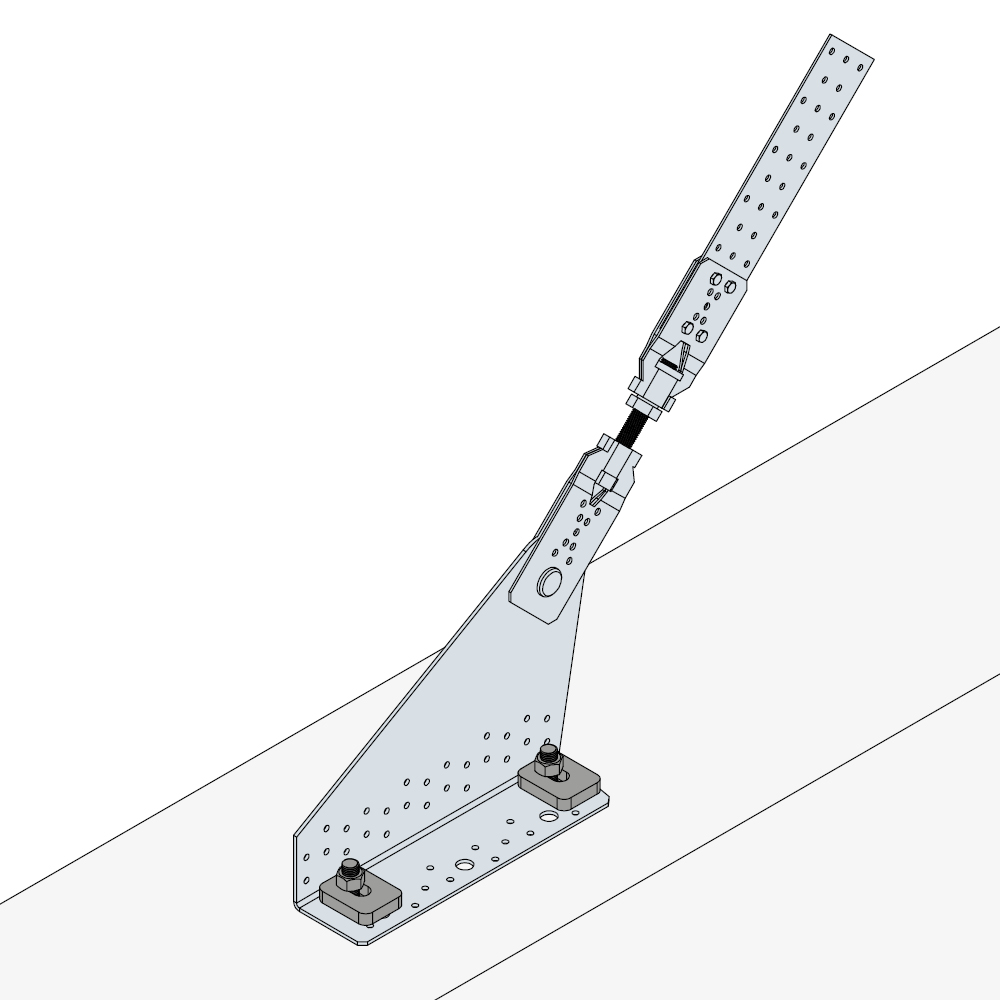

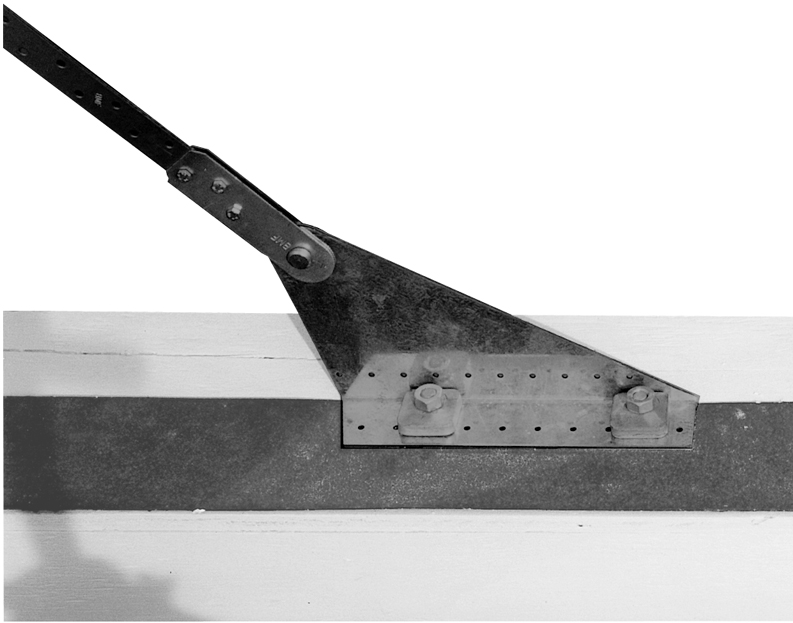

Neben Nägeln und Schrauben gibt es die Option den BNG mit Bolzen am Sparren oder mit Ankerbolzen an Beton anzuschließen.

Anwendung

Anwendungsbereich

Zum Anschluss von Windrispenbändern.

Andere

bnf-bng-darstellung.pdf

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Sonstiges		Produktabmessungen[mm]				Löcher Befestigungsmittel
	Anzahl pro Box	Gewicht[kg]	A[mm]	B[mm]	C[mm]	t[mm]	Löcher im oberen Schenkel		Löcher Schenkel
	Anzahl pro Box	Gewicht[kg]	A[mm]	B[mm]	C[mm]	t[mm]	Ø	Anzahl	Ø	Anzahl
BNG60-B	2	2.6	262	198	69	3	5 + 21	26 + 1	5 + 13	14 + 5

Verkauf satzweise, je 1 linke und 1 rechte Ausführung

Tragfähigkeiten, Anschluss oben (siehe ETA)

Referenz	Bracing capacity
	Characteristic capacity - pattern 1
	Holzbreite Min.[mm]	Charakter. Werte der Tragfähigkeiten R₁.ₖ [kN], min. von:								Verbindungsmittel
		Stahlwerte	Holzverbindung gewinkelt							Nägel oder Bolzen[antal]
		Stahlwerte	30°	35°	40°	45°	50°	55°	60°	seitlich	oben	Typ
BNG60-B	58	34.3/kmod	10.9	23.8	29.4	31.9	39.6	32	27.7	-	13	CNA4,0x50

Tragfähigkeiten, Anschluss seitlich, (siehe ETA)

Referenz	Bracing capacity
	Characteristic capacity - pattern 3
	Holzbreite Min.[mm]	Charakter. Werte der Tragfähigkeiten R₁.ₖ [kN], min. von:								Verbindungsmittel
		Stahlwerte	Holzverbindung gewinkelt							Nägel oder Bolzen
		Stahlwerte	30°	35°	40°	45°	50°	55°	60°	seitlich	oben	Typ
BNG60-B	50	34.3/kmod	15	19.5	19.7	26.8	31.6	31	24.7	14	-	CNA4,0x50

Tragfähigkeiten, Anschluss oben und seitlich, (siehe ETA)

Referenz	Bracing capacity
	Characteristic capacity - pattern 4
	Holzbreite Min.[mm]	Charakter. Werte der Tragfähigkeiten R₁.ₖ [kN], min. von:								Verbindungsmittel
		Stahlwerte	Holzverbindung gewinkelt							Nägel oder Bolzen
		Stahlwerte	30°	35°	40°	45°	50°	55°	60°	seitlich	oben	Typ
BNG60-B	58	34.3/kmod	44.2	39.8	33.4	35.4	36.4	37.5	35.7	14	13	CNA4,0x50

Tragfähigkeiten, Anschluss seitlich mit Bolzen, (siehe ETA)

Referenz	Bracing capacity
	Characteristic capacity - pattern 5
	Holzbreite Min.[mm]	Charakter. Werte der Tragfähigkeiten R₁.ₖ [kN], min. von:								Verbindungsmittel
		Stahlwerte	Holzverbindung gewinkelt							Nägel oder Bolzen
		Stahlwerte	30°	35°	40°	45°	50°	55°	60°	seitlich	oben	Typ
BNG60-B	58	34.3/kmod	11.9	12.5	13.4	14.5	16	15.7	12.8	3	-	M12 bolt*

* mit Unterlegscheibe US40/50/10G

Die Ankerbolzen sind gesondert nachzuweisen.

Tragfähigkeiten, Anschluss an Beton, (siehe ETA)

Referenz	Bracing capacity
	Characteristic capacity - pattern 6
	Holzbreite Min.[mm]	Charakter. Werte der Tragfähigkeiten R₁.ₖ [kN], min. von:								Verbindungsmittel
		Stahlwerte	Holzverbindung gewinkelt							Nägel oder Bolzen
		Stahlwerte	30°	35°	40°	45°	50°	55°	60°	seitlich	oben	Typ
BNG60-B	-	34.3/kmod	8.5	9.2	10	11	12.3	13.2	10.5	2	-	BoAX-ll M12 *

* mit Unterlegscheibe US40/50/10G

Die Ankerbolzen sind gesondert nachzuweisen.

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e10-0440-06-s.pdf

Verlauf anzeigen

2020-11-12

de-dop-e10-0440-05.pdf

2020-01-08

de-dop-e10-0440-issue-4.pdf

2018-03-08

de-dop-e10-0440-issue-3.pdf

2017-01-30

de-dop-e10-0440-issue-2.pdf

2013-03-01

fd2357d778f6680f3c20ad590942ea6d93e4206e.pdf

Europäische Technische Bewertung (ETA)

eta-10-0440-2020-11-12.pdf

Verlauf anzeigen

2018-02-06

eta100440-sst-roof-connectors-r4-2019.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
