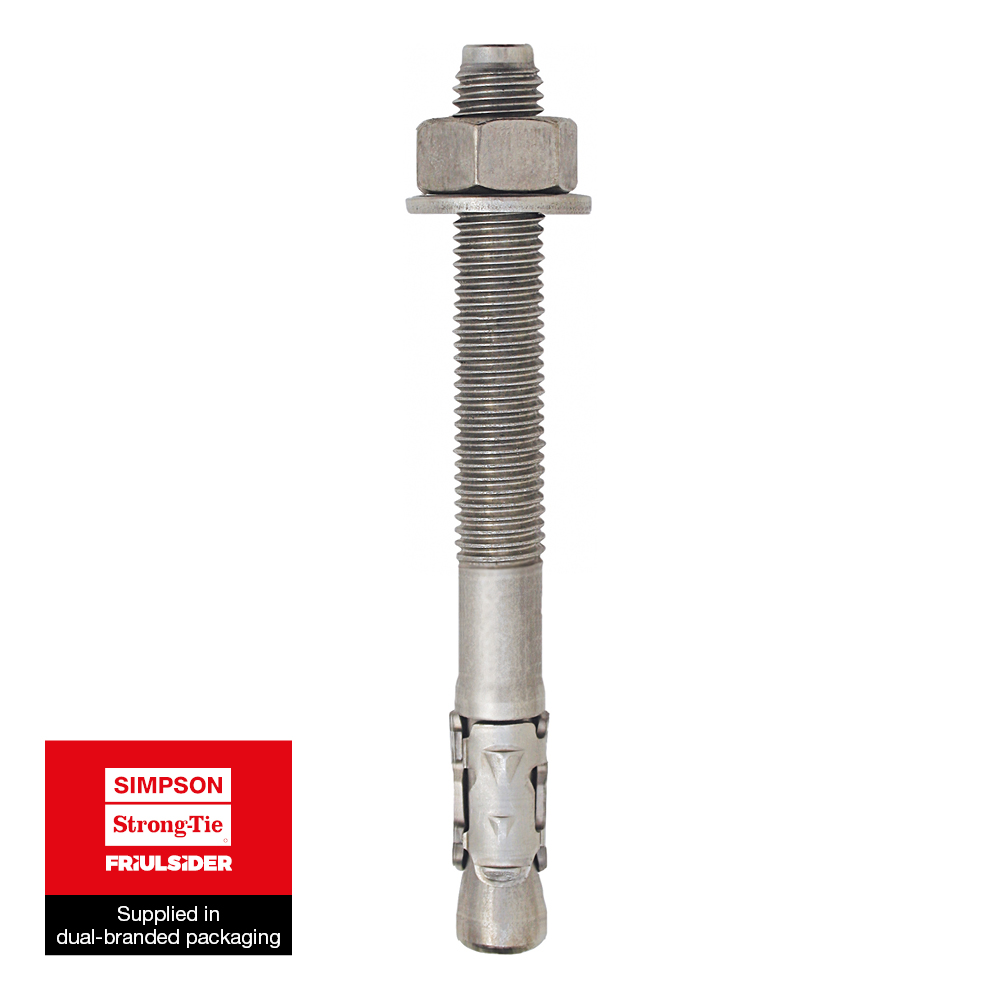

FM-753 CRACK A4

Bolzenanker

Kraftkontrollierter Spreizdübel für den mittleren Lastbereich in den Größen M8 - M16 zur Verankerung im gerissenen und ungerissenen Beton C20/25 - C50/60, sowie bei seismischen Einwirkungen der Leistungskategorie C1/C2.

CE Kennzeichnung
ETA
Edelstahl A4
Feuerwiderstandsklasse R 120
Seismic C1 C2
Fix Calc

Produkt-Details

Bilder

Eigenschaften

Material

  • Nichtrostender Stahl A4

Vorteile

  • Europäische Technische Bewertung: ETA - Option 1
  • Rationelle und wirtschaftliche Montage
  • Verringerter Bohraufwand: Nenndurchmesser = Bohrdurchmesser
  • Variable Dübel- und Gewindelängen
  • Reduzierte Verankerungstiefe

Anwendung

Anwendungsbereich

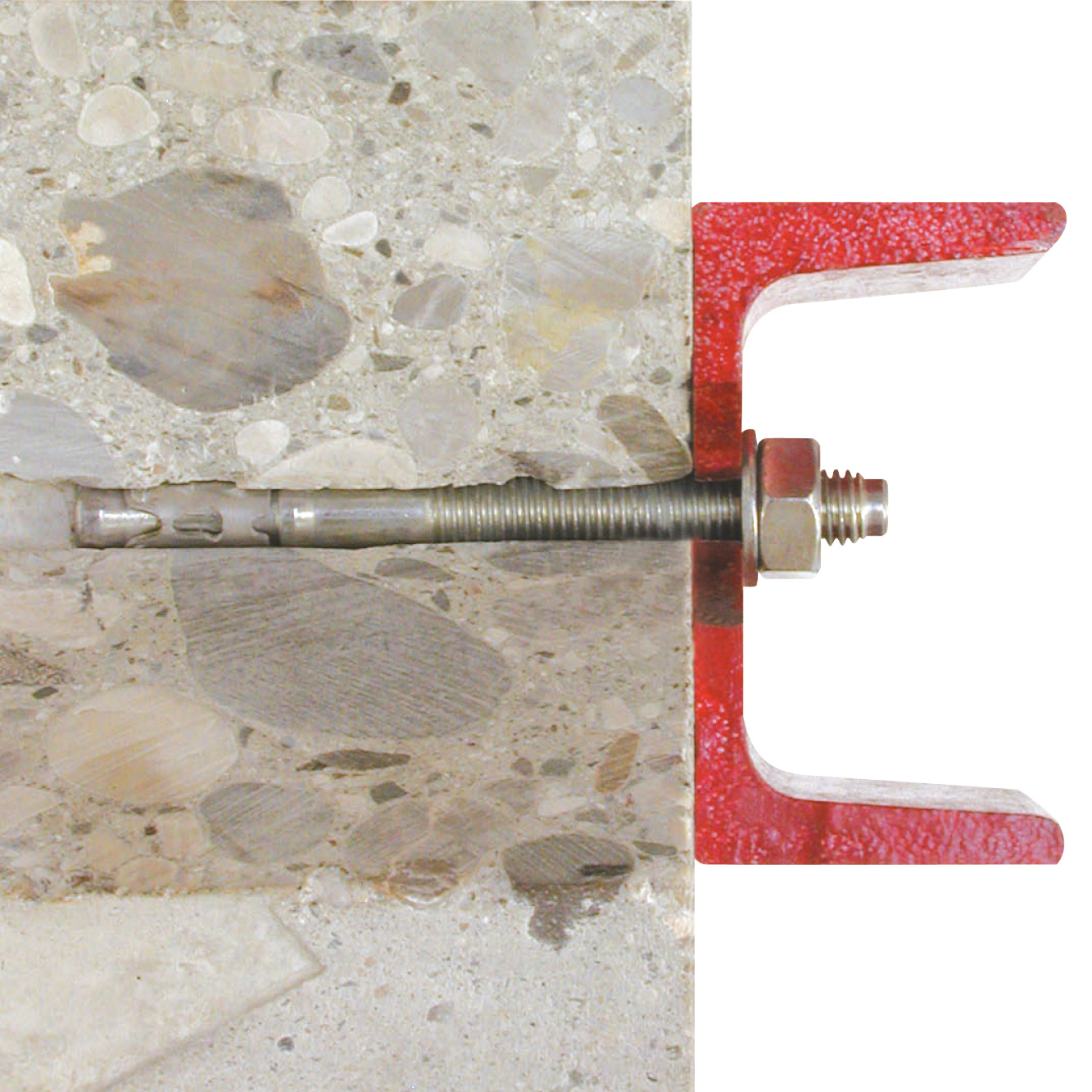

  • Stahl- und Metallbau (Geländer, Konsolen, etc.)
  • Verankerungen von Toren und Maschinen
  • Kabeltrassen / Rohrinstallationen
  • Seismische Einwirkungen der Kategorie C1/C2
  • Brandeinwirkung R30 bis R120
  • Sprinkleranlagen / Schutzräume
  • Anschluss von Holzverbindungselementen an Beton

Anwendbare Materialien

  • Gerissener und ungerissener Beton C25/25 - C50/60
  • Auch geeignet für Naturstein mit dichtem Gefüge

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel Bezeichnung Abmessungen [mm] Erdbeben Leistungs-kategorie max. Anbauteildicke tfix,max (für hef,STD) [mm] max. Anbauteildicke tfix,max (für hef,RED) [mm] Durchgangs-loch im Anbauteil df ≤ [mm] Ø Bohrer x Bohrtiefe d0 x h1,STD (für hef,STD) [mm] Ø Bohrer x Bohrtiefe d0 x h1,RED (für hef,RED) [mm] effektive Verankerungstiefe hef,STD [mm] reduzierte Verankerungstiefe hef,RED [mm] Stk. / Box Stk. / Umverpackung
7535000806800FM-753 CRACK A4M8x68C141898x708x564834100400
7535000807500FM-753 CRACK A4M8x75C1102498x708x564834100400
7535000809000FM-753 CRACK A4M8x90C1253998x708x564834100400
7535000811500FM-753 CRACK A4M8x115C1506498x708x564834100400
7535000813500FM-753 CRACK A4M8x135C1708498x708x564834100400
7535000816500FM-753 CRACK A4M8x165C110011498x708x56483450200
7535001009000FM-753 CRACK A4M10x90C1/C210301210x8010x60604050200
7535001010500FM-753 CRACK A4M10x105C1/C225451210x8010x60604050200
7535001011500FM-753 CRACK A4M10x115C1/C235551210x8010x60604050200
7535001013500FM-753 CRACK A4M10x135C1/C255751210x8010x60604050200
7535001015500FM-753 CRACK A4M10x155C1/C275951210x8010x60604050200
7535001018500FM-753 CRACK A4M10x185C1/C21051251210x8010x60604025100
7535001211000FM-753 CRACK A4M12x110C1/C210301412x10012x80725250200
7535001212000FM-753 CRACK A4M12x120C1/C220401412x10012x80725250200
7535001214500FM-753 CRACK A4M12x145C1/C245651412x10012x80725225100
7535001217000FM-753 CRACK A4M12x170C1/C270901412x10012x80725225100
7535001220000FM-753 CRACK A4M12x200C1/C21001201412x10012x80725225100
7535001613000FM-753 CRACK A4M16x130C1/C210301816x11516x9586662080
7535001615000FM-753 CRACK A4M16x150C1/C230501816x11516x9586662080
7535001618500FM-753 CRACK A4M16x185C1/C260801816x11516x9586662080
7535001622000FM-753 CRACK A4M16x220C1/C21001201816x11516x9586661560

hef,STD = effektive Verankerungstiefe

hef,RED = reduzierte Verankerungstiefe

Zulässige Zug- und Querlasten [kN] für Einzeldübel, ohne Einfluss von Achs- und Randabständen 1)2)

Artikel Bezeichnung Abmessungen [mm] ungerissener Beton
Zuglast Nzul Querlast Vzul zul. Biegemoment Mzul [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
7535000806800FM-753 CRACK A4M8x684.85.96.87.47.87.87.87.810.5
7535000807500FM-753 CRACK A4M8x754.85.96.87.47.87.87.87.810.5
7535000809000FM-753 CRACK A4M8x904.85.96.87.47.87.87.87.810.5
7535000811500FM-753 CRACK A4M8x1154.85.96.87.47.87.87.87.810.5
7535000813500FM-753 CRACK A4M8x1354.85.96.87.47.87.87.87.810.5
7535000816500FM-753 CRACK A4M8x1654.85.96.87.47.87.87.87.810.5
7535001009000FM-753 CRACK A4M10x907.69.310.711.813.413.413.413.421.5
7535001010500FM-753 CRACK A4M10x1057.69.310.711.813.413.413.413.421.5
7535001011500FM-753 CRACK A4M10x1157.69.310.711.813.413.413.413.421.5
7535001013500FM-753 CRACK A4M10x1357.69.310.711.813.413.413.413.421.5
7535001015500FM-753 CRACK A4M10x1557.69.310.711.813.413.413.413.421.5
7535001018500FM-753 CRACK A4M10x1857.69.310.711.813.413.413.413.421.5
7535001211000FM-753 CRACK A4M12x11010.512.814.816.317.317.317.317.337.4
7535001212000FM-753 CRACK A4M12x12010.512.814.816.317.317.317.317.337.4
7535001214500FM-753 CRACK A4M12x14510.512.814.816.317.317.317.317.337.4
7535001217000FM-753 CRACK A4M12x17010.512.814.816.317.317.317.317.337.4
7535001220000FM-753 CRACK A4M12x20010.512.814.816.317.317.317.317.337.4
7535001613000FM-753 CRACK A4M16x13018.722.826.42934.934.934.934.994.9
7535001615000FM-753 CRACK A4M16x15018.722.826.42934.934.934.934.994.9
7535001618500FM-753 CRACK A4M16x18518.722.826.42934.934.934.934.994.9
7535001622000FM-753 CRACK A4M16x22018.722.826.42934.934.934.934.994.9

Werte für effektive Verankerungstiefe hef.STD



1) Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach EN 1992-4 (seismische Einwirkungen - Anhang C / Brandeinwirkung - Anhang D) unter Berücksichtigung der gesamten Europäischen Technischen Bewertung ETA-10/0293 zu führen.
2) Die Lastangaben berücksichtigen die in der Europäischen Technischen Bewertung (ETA) angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungen
von γF = 1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm, oder s ≥ 10 cm bei einem Bewehrungsstabdurchmesser ds ≤ 10 mm ausgegangen.

Zulässige Zug- und Querlasten [kN] für Einzeldübel, ohne Einfluss von Achs- und Randabständen 1)2)

Artikel Bezeichnung Abmessungen [mm] gerissener Beton
Zuglast Nzul Querlast Vzul zul. Biegemoment Mzul [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
7535000806800FM-753 CRACK A4M8x683.13.84.44.85.45.45.45.410.5
7535000807500FM-753 CRACK A4M8x753.13.84.44.85.45.45.45.410.5
7535000809000FM-753 CRACK A4M8x903.13.84.44.85.45.45.45.410.5
7535000811500FM-753 CRACK A4M8x1153.13.84.44.85.45.45.45.410.5
7535000813500FM-753 CRACK A4M8x1353.13.84.44.85.45.45.45.410.5
7535000816500FM-753 CRACK A4M8x1653.13.84.44.85.45.45.45.410.5
7535001009000FM-753 CRACK A4M10x904.85.96.87.413.413.413.413.421.5
7535001010500FM-753 CRACK A4M10x1054.85.96.87.413.413.413.413.421.5
7535001011500FM-753 CRACK A4M10x1154.85.96.87.413.413.413.413.421.5
7535001013500FM-753 CRACK A4M10x1354.85.96.87.413.413.413.413.421.5
7535001015500FM-753 CRACK A4M10x1554.85.96.87.413.413.413.413.421.5
7535001018500FM-753 CRACK A4M10x1854.85.96.87.413.413.413.413.421.5
7535001211000FM-753 CRACK A4M12x1106.27.68.79.617.317.317.317.337.4
7535001212000FM-753 CRACK A4M12x1206.27.68.79.617.317.317.317.337.4
7535001214500FM-753 CRACK A4M12x1456.27.68.79.617.317.317.317.337.4
7535001217000FM-753 CRACK A4M12x1706.27.68.79.617.317.317.317.337.4
7535001220000FM-753 CRACK A4M12x2006.27.68.79.617.317.317.317.337.4
7535001613000FM-753 CRACK A4M16x13012.415.117.519.226.226.226.226.294.9
7535001615000FM-753 CRACK A4M16x15012.415.117.519.226.226.226.226.294.9
7535001618500FM-753 CRACK A4M16x18512.415.117.519.226.226.226.226.294.9
7535001622000FM-753 CRACK A4M16x22012.415.117.519.226.226.226.226.294.9

Werte für effektive Verankerungstiefe hef.STD



1) Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach EN 1992-4 (seismische Einwirkungen - Anhang C / Brandeinwirkung - Anhang D) unter Berücksichtigung der gesamten Europäischen Technischen Bewertung ETA-10/0293 zu führen.
2) Die Lastangaben berücksichtigen die in der Europäischen Technischen Bewertung (ETA) angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungen
von γF = 1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm, oder s ≥ 10 cm bei einem Bewehrungsstabdurchmesser ds ≤ 10 mm ausgegangen.

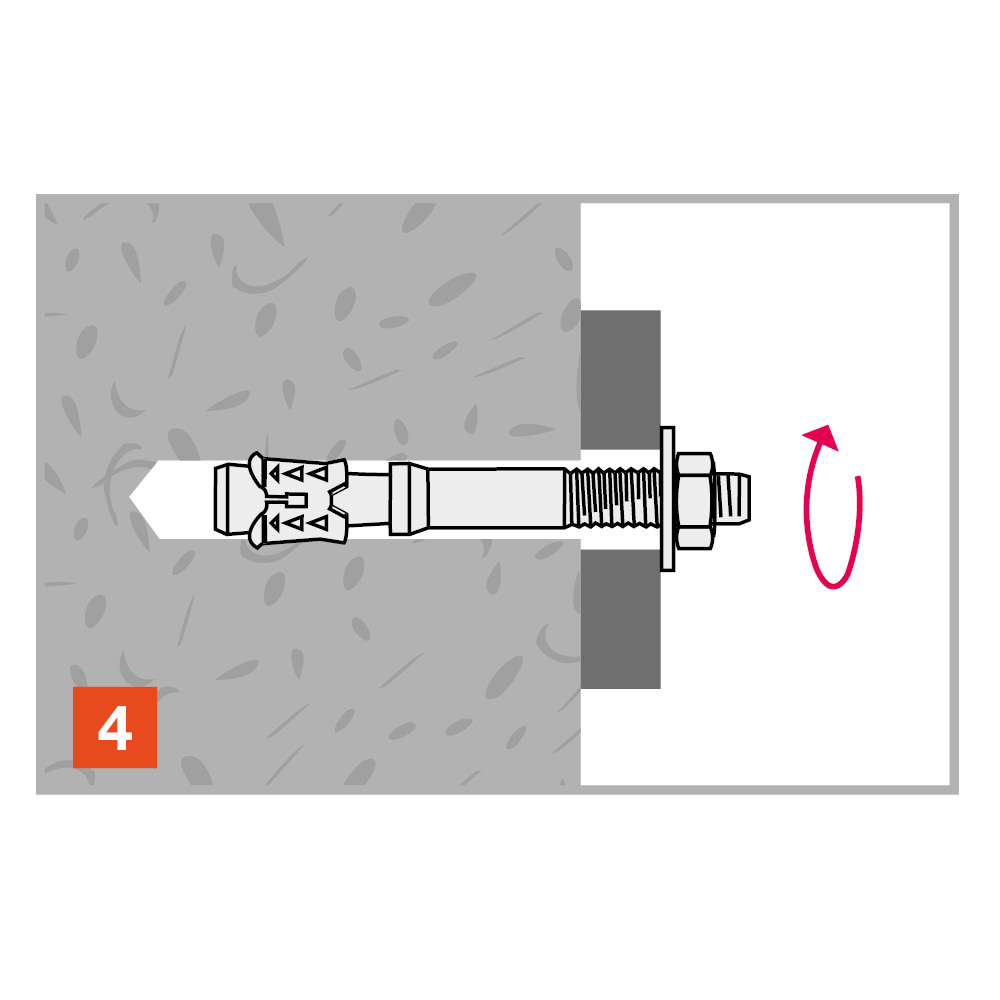

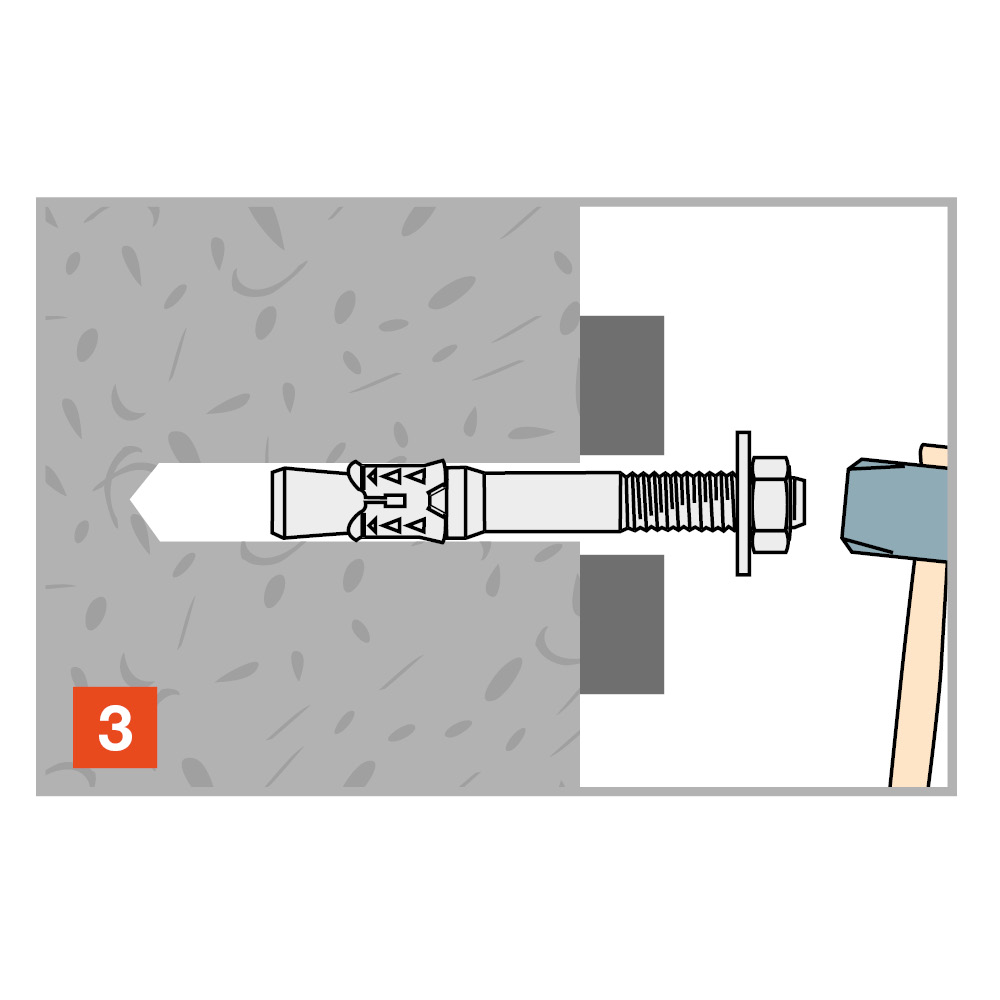

Installation

Installation

Achs- und Randabstände

Artikel Bezeichnung Abmessungen [mm] min. Randabstand [cmin] [mm] min. Achsabstand [smin] [mm] charak. Randabstand [ccr,N] [mm] charak. Achsabstand [scr,N] [mm]
7535000806800FM-753 CRACK A4M8x68505072144
7535000807500FM-753 CRACK A4M8x75505072144
7535000809000FM-753 CRACK A4M8x90505072144
7535000811500FM-753 CRACK A4M8x115505072144
7535000813500FM-753 CRACK A4M8x135505072144
7535000816500FM-753 CRACK A4M8x165505072144
7535001009000FM-753 CRACK A4M10x90505590180
7535001010500FM-753 CRACK A4M10x105505590180
7535001011500FM-753 CRACK A4M10x115505590180
7535001013500FM-753 CRACK A4M10x135505590180
7535001015500FM-753 CRACK A4M10x155505590180
7535001018500FM-753 CRACK A4M10x185505590180
7535001211000FM-753 CRACK A4M12x1106060108216
7535001212000FM-753 CRACK A4M12x1206060108216
7535001214500FM-753 CRACK A4M12x1456060108216
7535001217000FM-753 CRACK A4M12x1706060108216
7535001220000FM-753 CRACK A4M12x2006060108216
7535001613000FM-753 CRACK A4M16x1307070129258
7535001615000FM-753 CRACK A4M16x1507070129258
7535001618500FM-753 CRACK A4M16x1857070129258
7535001622000FM-753 CRACK A4M16x2207070129258

Werte für effektive Verankerungstiefe hef.STD
