BTN

Balkenträger

Die Balkenträger dienen als verdeckte Anschlüsse von Nebenträgern an Hauptträgern oder an Stützen.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Galvanisch verzinkter Stahl 20µm

Feuerwiderstandsklasse R 60

EPD

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Es können Anschlüsse mit Neigungen bis zu 45° ausgeführt werden.
Der Montageschlitz ermöglicht ein sicheres und bequemes Einhängen der Nebenträger.
Bei dieser Montageweise sind zusätzliche Abstützungen nicht mehr erforderlich.
Besteht eine Brandschutzanforderung ist diese mit dem Balkenträger nach DIN 4102 leicht ausführbar.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/ Stützen asu Holz/ Holzwerkstoffen.

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen des Nebenträgers [mm]		Abmessungen [mm]					Löcher im Hauptträger	Löcher im Nebenträger	Box Quantity	Gewicht [kg]
	Breite	Höhe	A	B	C	t₁	t₂	Ø5	Ø13
	Min.	Min β=0	A	B	C	t₁	t₂	Ø5	Ø13
BTN90	60	90	90	106	46	3	6	8	4 (Ø8.5)	25	0.52
BTN120	60	152	120	106	46	3	6	10	3	25	0.67
BTN160	60	192	160	106	46	3	6	14	4	20	0.9
BTN200	60	232	200	106	46	3	6	18	5	15	1.1
BTN240	60	272	240	106	46	3	6	22	6	15	1.3

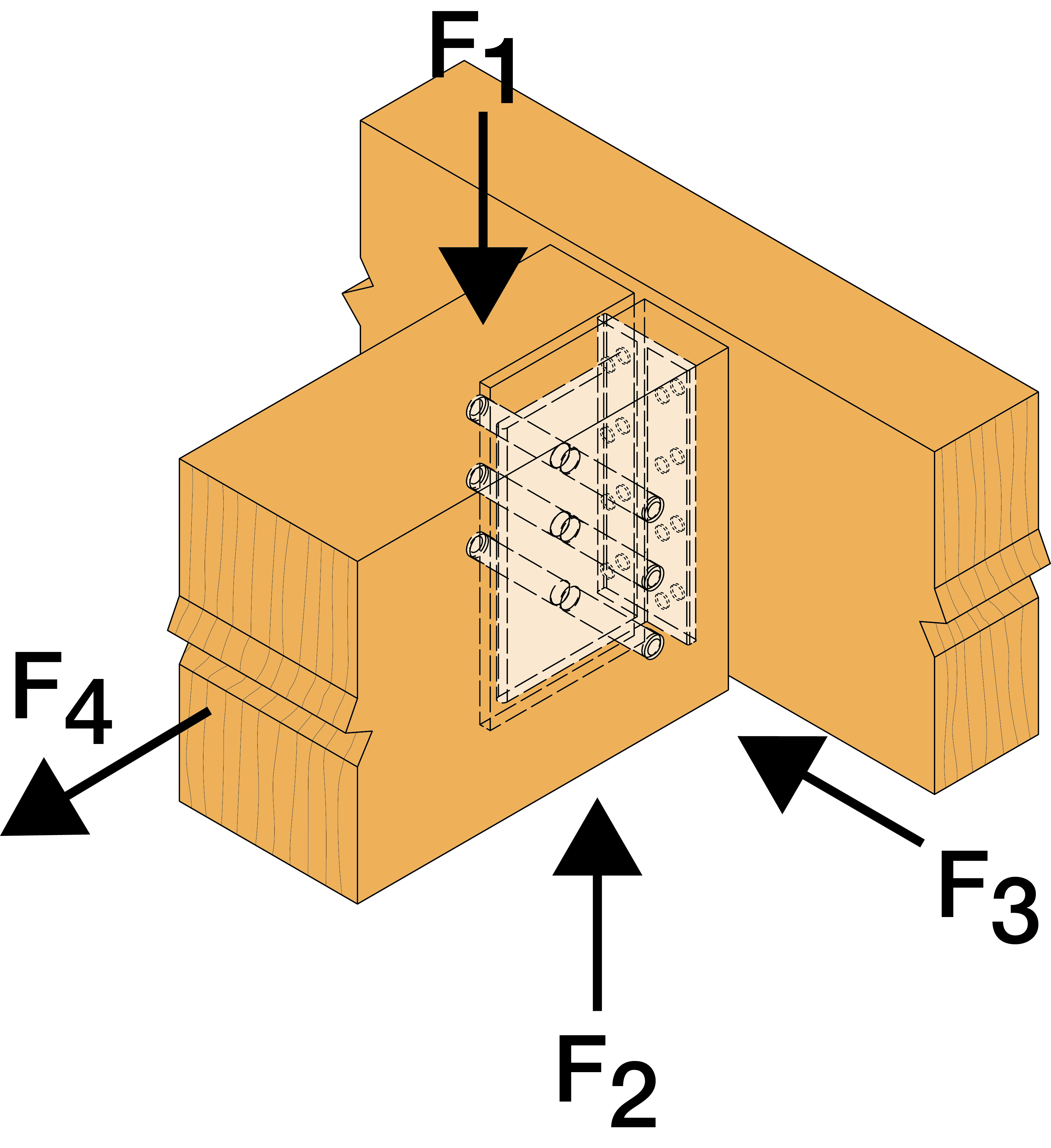

Kombinierte Belastung:

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken

Artikel	Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		R_1,k						R_2,k
	Anzahl	Typ	Anzahl	Typ	Stabdübellänge [mm]						Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ	60	80	100	120	140	160	60	80	100	120	140	160
BTN90	8	CNA4.0x50	4	STD8	8.3	9.2	10.3	11	11	11	6.2	6.9	7.7	8.2	8.2	8.2
BTN120	10	CNA4.0x50	3	STD12	13.8	14.5	15.6	16.9	18.3	19.5	9.2	9.7	10.4	11.3	12.2	13
BTN160	14	CNA4.0x50	4	STD12	22	23.2	24.7	26.6	28.5	30.1	16.5	17.4	18.5	20	21.4	22.6
BTN200	18	CNA4.0x50	5	STD12	31.1	32.7	34.7	37	39.1	39.9	24.9	26.2	27.8	29.6	31.3	31.9
BTN240	22	CNA4.0x50	6	STD12	40.5	42.6	45	47.5	48.8	48.8	33.8	35.5	37.5	39.6	40.7	40.7

Nebenträgerbreite = Stabdübellänge

Für Balken mit einer Neigung β müssen die Tragfähigkeiten mit dem Faktor multipliziert werden.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

R_2,kTragfähigkeiten können bemessen werden als R_2,k = R_1,k x (Anzahl der Stabdübel - 1) / (Anzahl der Stabdübel).

Der oberste Stabdübel ist nicht für abhebende Kräfte anzusetzen, da dieser in einem offenen Dübelloch sitzt.

Weitere Informationen finden Sie in der ETA.

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - R3.k und R4.k

Artikel	Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		R_3,k						R_4,k
	Anzahl	Typ	Anzahl	Typ	Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ	60	80	100	120	140	160
BTN90	8	CNA4.0x50	4	STD8	1.5	1.9	2.3	2.7	3.1	3.6	3.9
BTN120	10	CNA4.0x50	3	STD12	2.2	2.9	3.5	4.1	4.6	5.2	4.9
BTN160	14	CNA4.0x50	4	STD12	2.9	3.6	4.4	5.2	6	6.6	6.9
BTN200	18	CNA4.0x50	5	STD12	3.5	4.4	5.4	6.4	7.2	8.1	8.8
BTN240	22	CNA4.0x50	6	STD12	4.2	5.3	6.4	7.4	8.6	9.5	10.8

Nebenträgerbreite = Stabdübellänge.

Die Tragfähigkeiten R_4,k beziehen sich auf alle Stabdübellängen.

Charakteristische Tragfähigkeiten - Holzbalken an Stütze

Artikel	Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung
	Verbindungsmittel				Stützenbreite	Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		Min.	R_1,k						R_2,k
	Anzahl	Typ	Anzahl	Typ		Stabdübellänge [mm]						Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ		60	80	100	120	140	160	60	80	100	120	140	160
BTN90	4	CNA4.0x50	4	STD8	66	7.1	7.9	8.6	8.9	8.9	8.9	5.3	5.9	6.4	6.7	6.7	6.7
BTN120	6	CNA4.0x50	3	STD12	66	12.4	13	13.3	13.3	13.3	13.3	8.3	8.7	8.9	8.9	8.9	8.9
BTN160	8	CNA4.0x50	4	STD12	66	16.8	17.7	17.7	17.7	17.7	17.7	12.6	13.3	13.3	13.3	13.3	13.3
BTN200	10	CNA4.0x50	5	STD12	66	21.1	22.2	22.2	22.2	22.2	22.2	16.9	17.8	17.8	17.8	17.8	17.8
BTN240	12	CNA4.0x50	6	STD12	66	25.3	26.6	26.6	26.6	26.6	26.6	21.1	22.2	22.2	22.2	22.2	22.2

Nebenträgerbreite = Stabdübellänge

Für Balken mit einer Neigung β müssen die Tragfähigkeiten mit dem Faktor multipliziert werden.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

Die Tragfähigkeiten dieser Tabelle gelten auch für Teilausnagelung - Balken an Balken.

R_2,k Tragfähigkeiten können bemessen werden als R_2,k = R_1,k x (Anzahl der Stabdübel - 1) / (Anzahl der Stabdübel).

Der oberste Stabdübel ist nicht für abhebende Kräfte anzusetzen, da dieser in einem offenen Dübelloch sitzt.

Weitere Informationen finden Sie in der ETA.

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - R3.k und R4.k

Artikel	Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung
	Verbindungsmittel				Stützenbreite	Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		Min.	R_3,k						R_4,k
	Anzahl	Typ	Anzahl	Typ		Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ		60	80	100	120	140	160
BTN90	4	CNA4.0x50	4	STD8	66	1.2	1.6	2	2.4	2.4	2.4	3.9
BTN120	6	CNA4.0x50	3	STD12	66	1.8	2.4	3	3.6	4.1	4.1	5.9
BTN160	8	CNA4.0x50	4	STD12	66	2.3	3	3.6	3.9	3.9	3.9	7.8
BTN200	10	CNA4.0x50	5	STD12	66	2.9	3.8	4.6	5.5	6.2	6.3	9.8
BTN240	12	CNA4.0x50	6	STD12	66	3.4	4.2	5.2	6	6.1	6.1	11.8

Nebenträgerbreite = Stabdübellänge.

Die Tragfähigkeiten R_4.k beziehen sich auf alle Stabdübellängen.

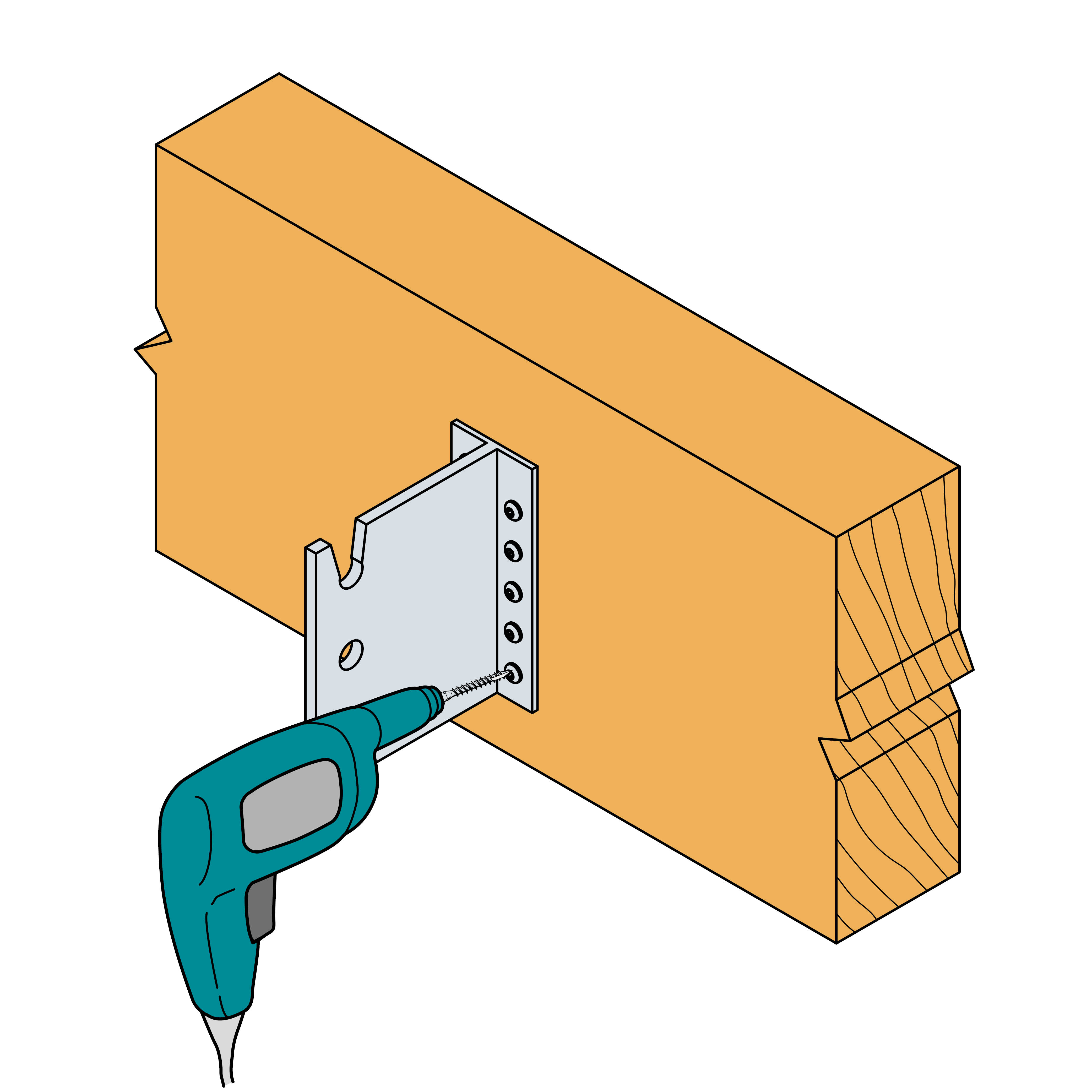

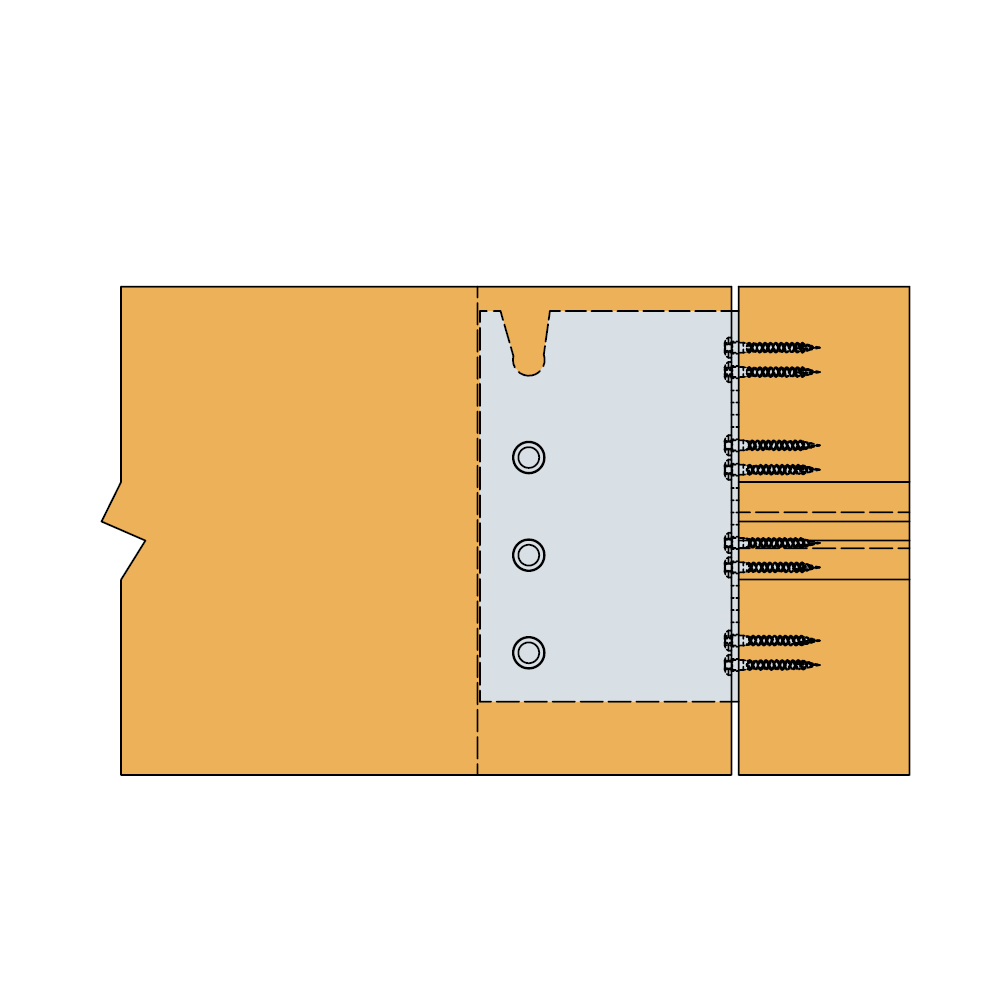

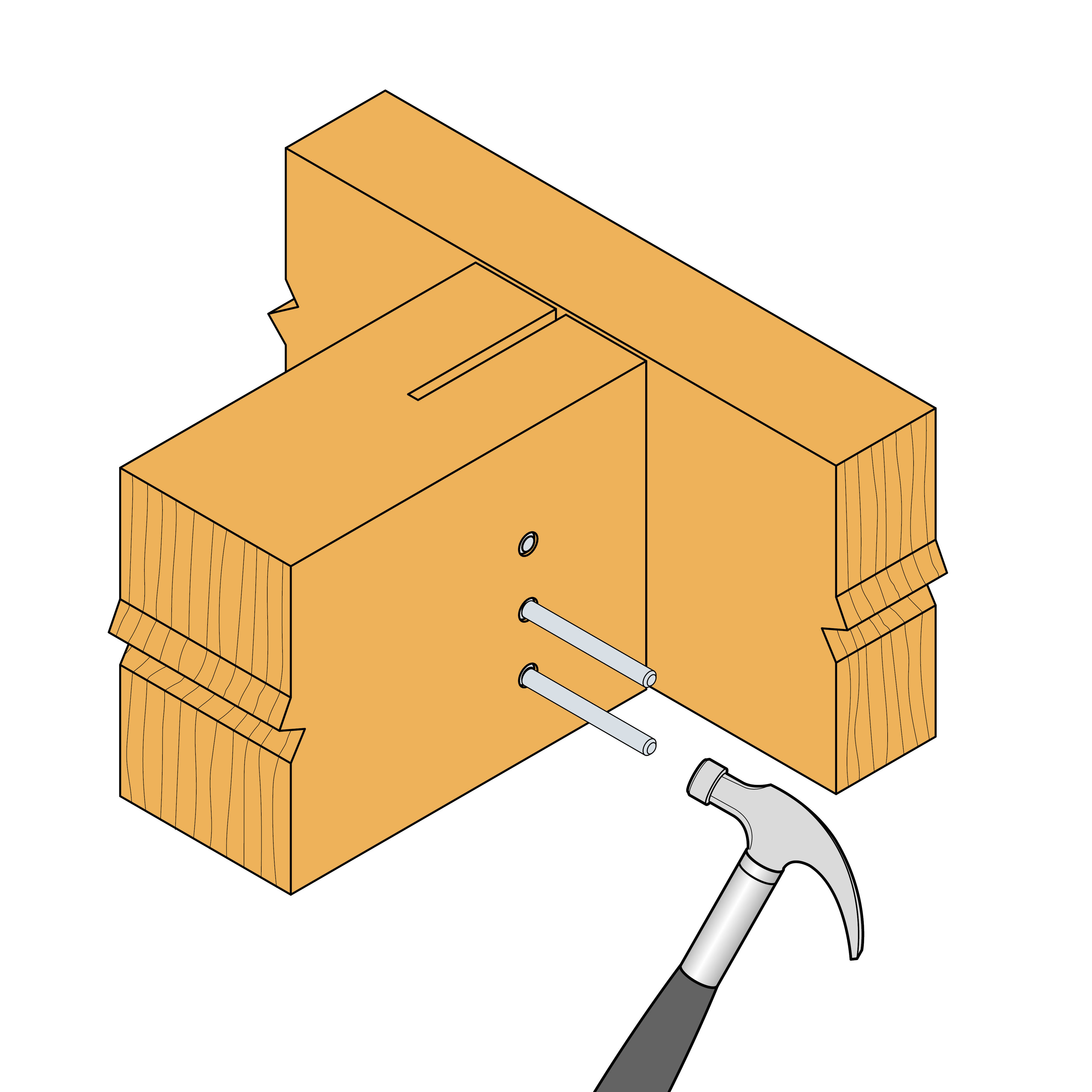

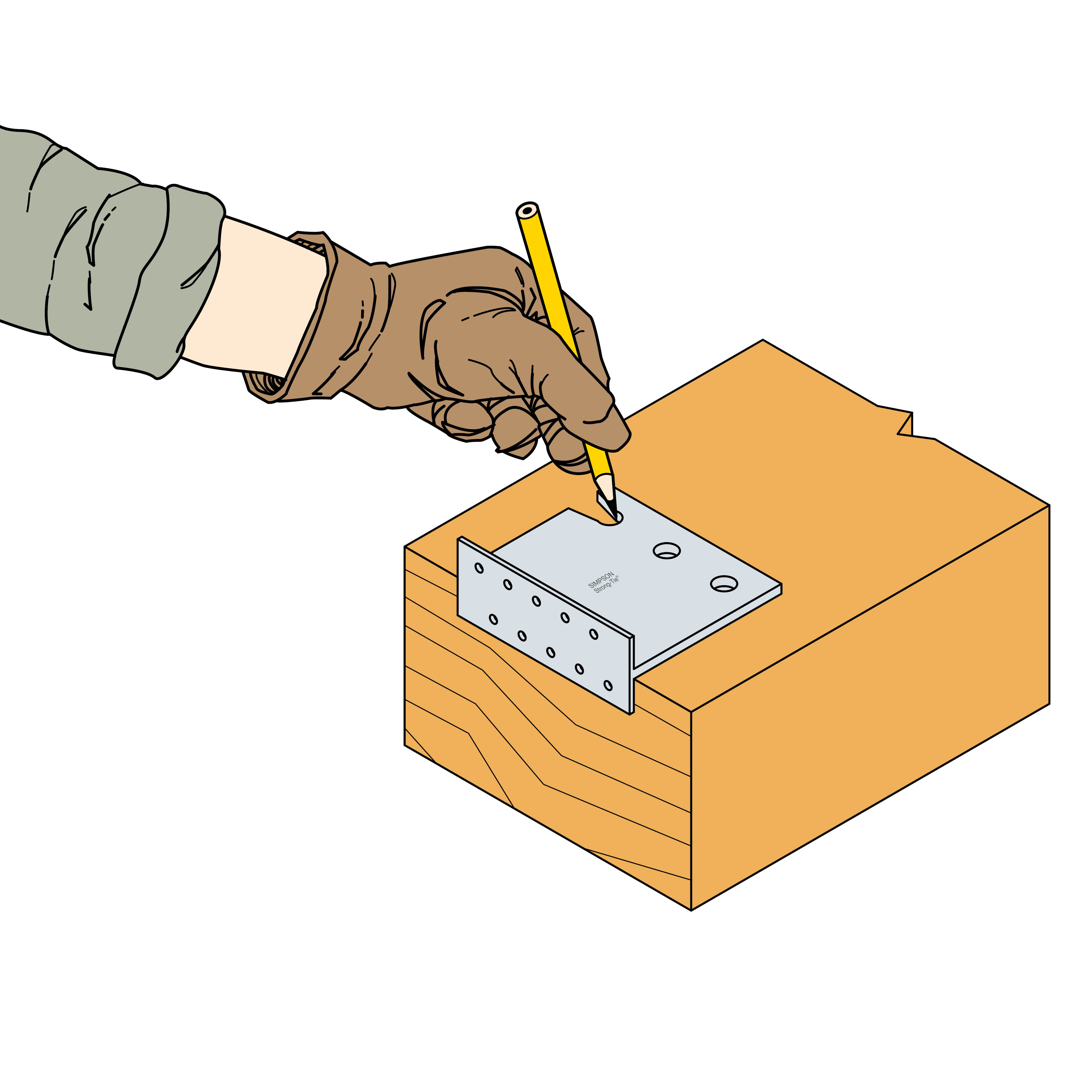

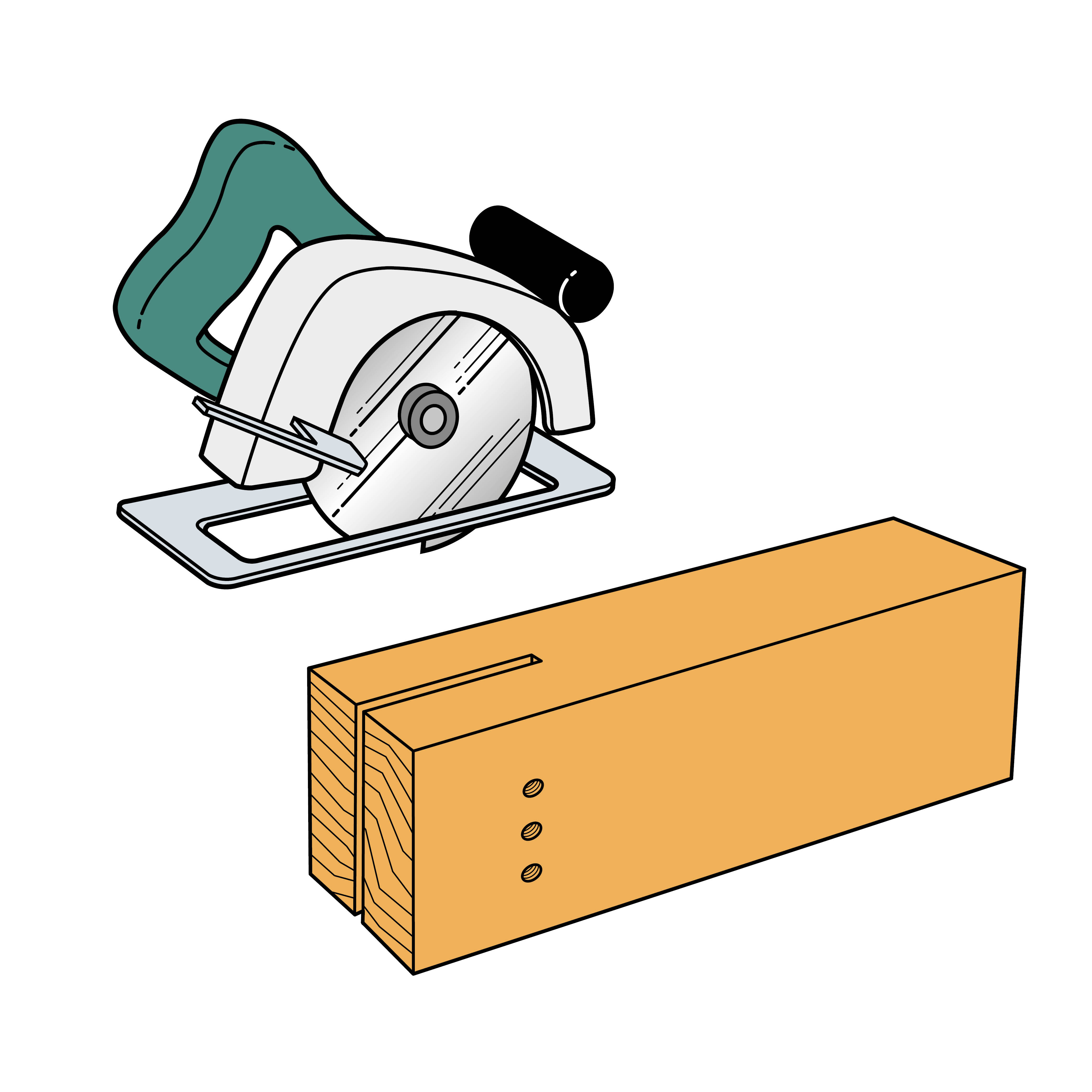

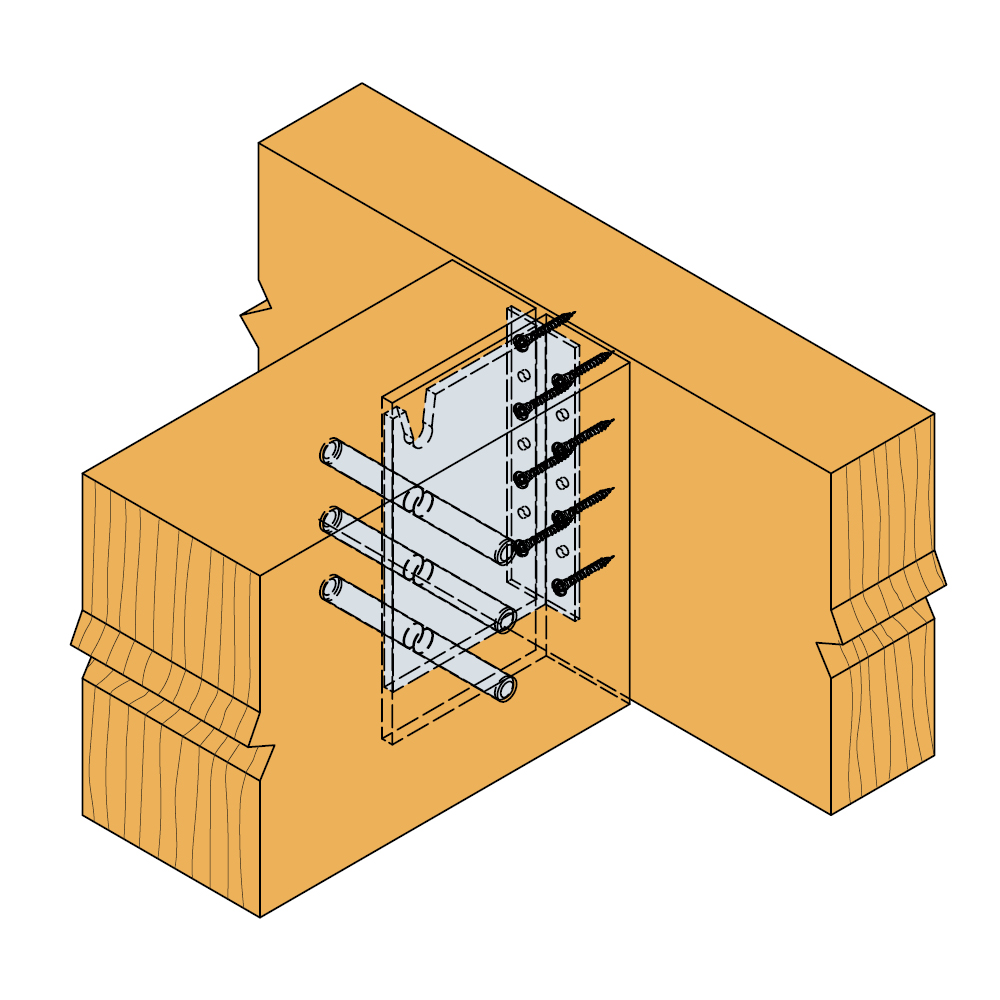

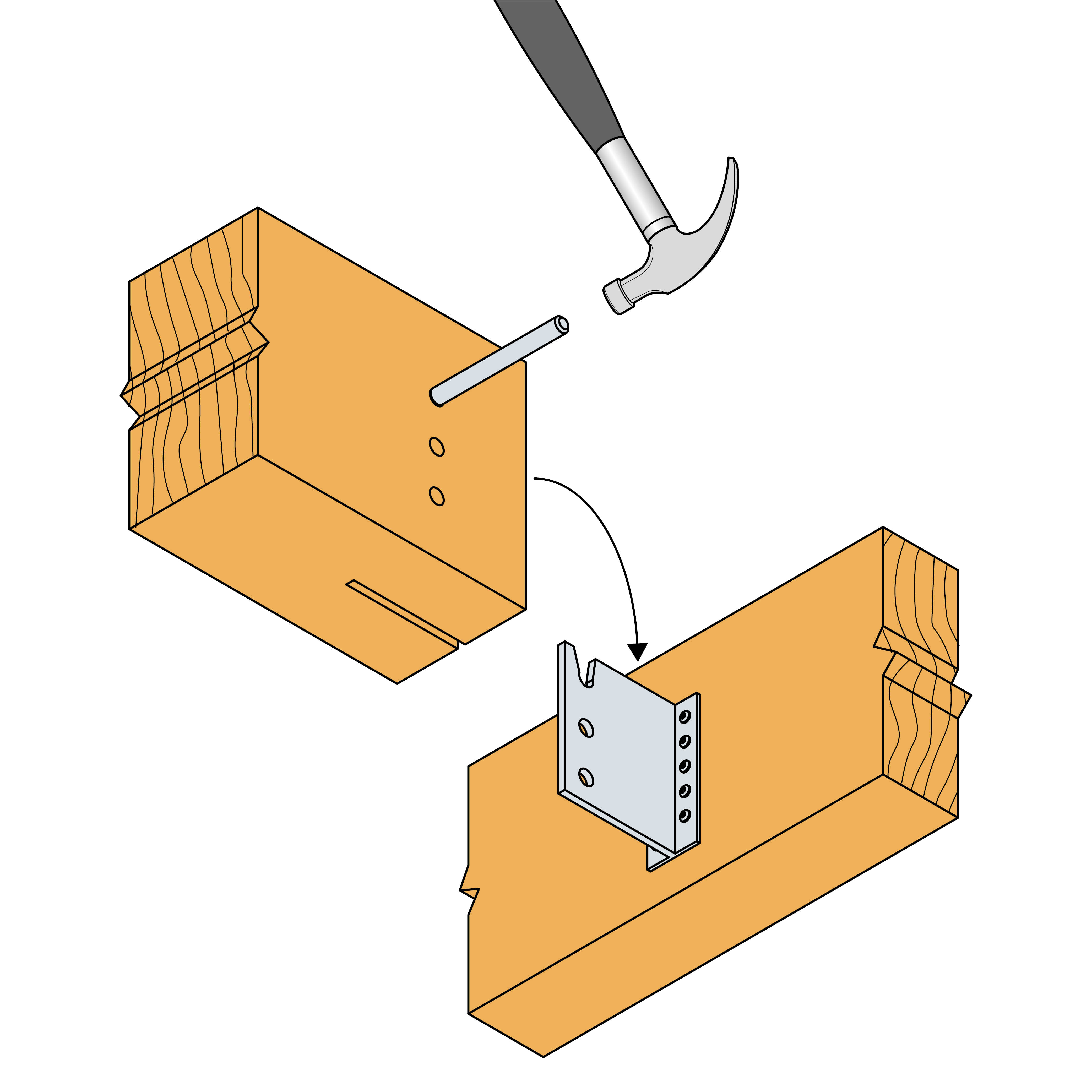

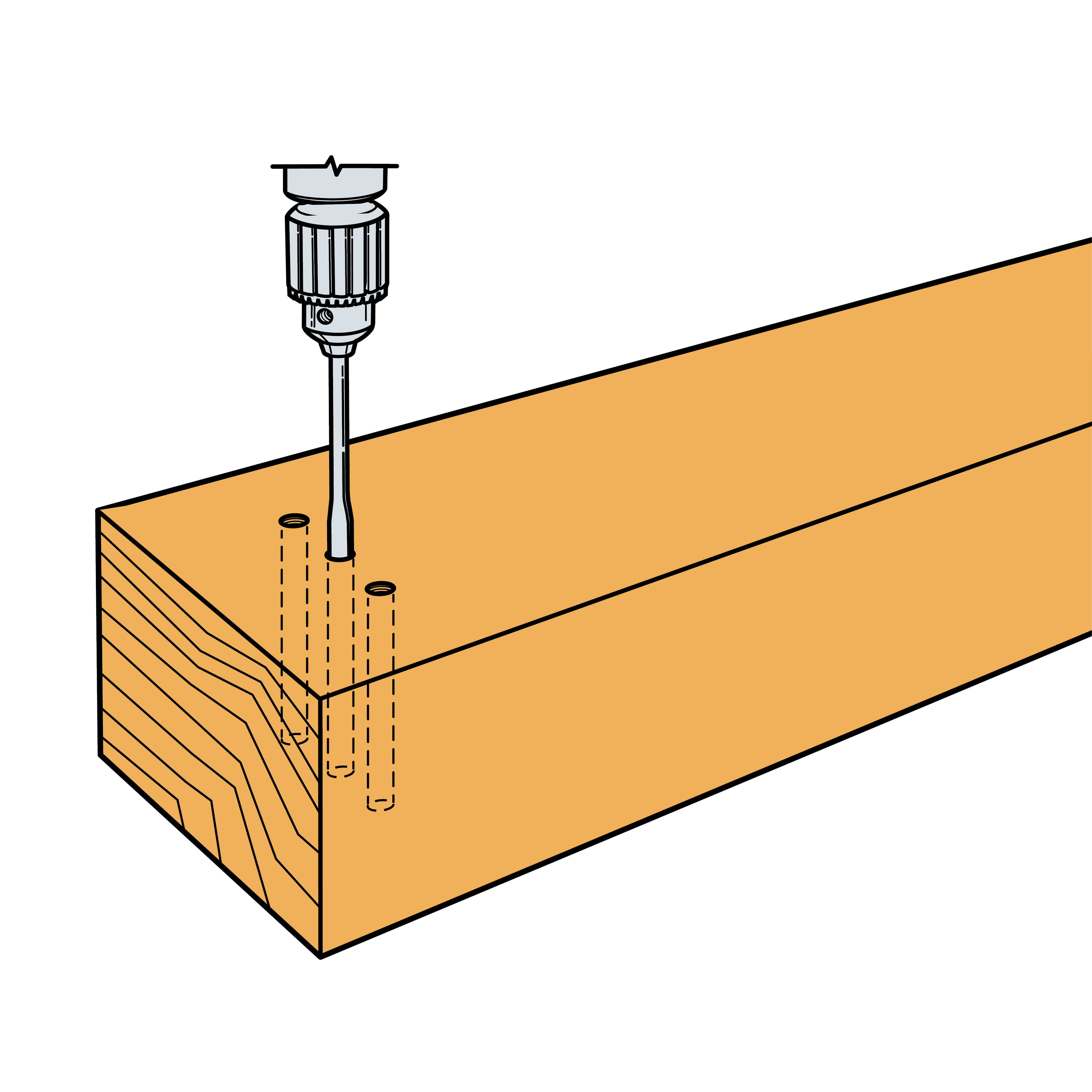

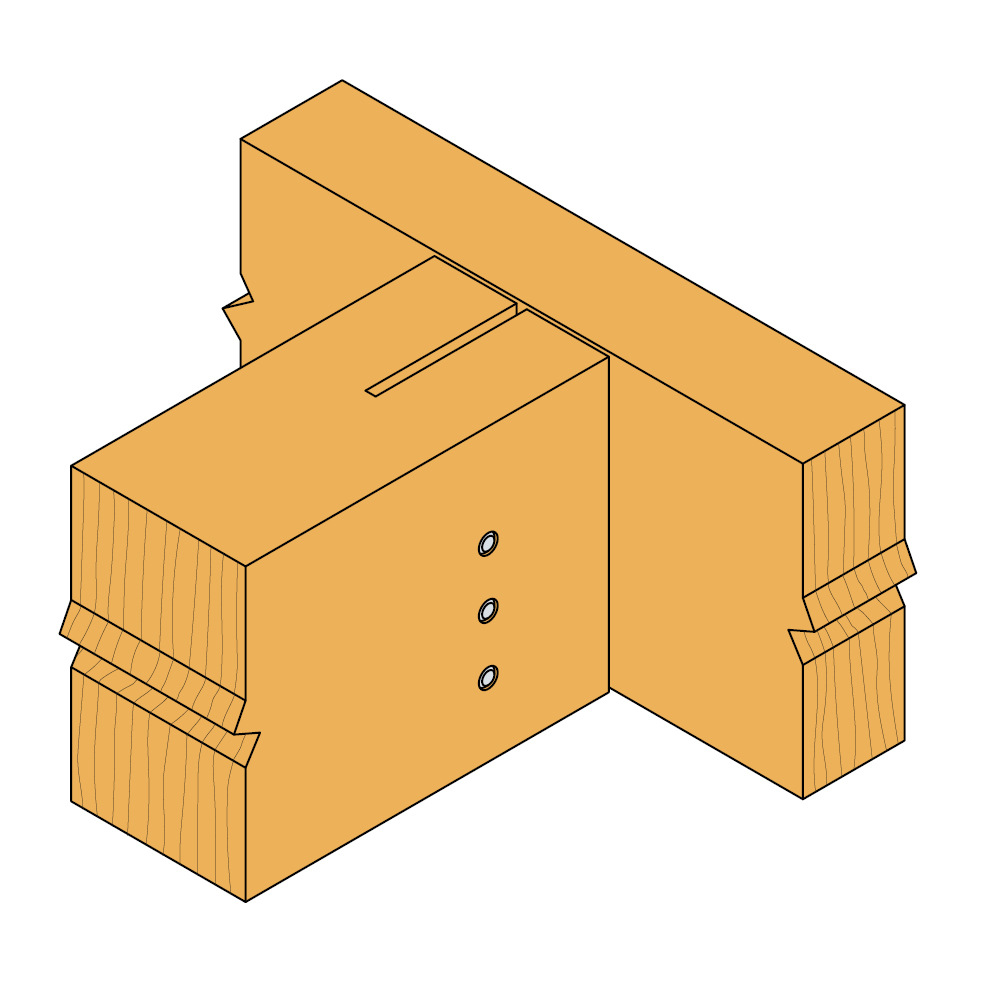

Installation

Befestigung

CNA4,0×L Kammnägeln
oder CSA5,0×L Verbinderschrauben
und Stabdübel Ø8mm bzw. Ø12mm
Einfacheren Montage mit unserer BTBS - Bohrschablone
