BTC

Balkenträger

sind für verdeckte Anschlüsse von Holz an Beton konzipiert. Die Anzahl der Stabdübel und Ankerbolzen kann hierbei lastabhängig gewählt werden. BTC Balkenträger sind für Lastaufnahmen in drei Achsrichtungen zugelassen. So lassen sich auch in Dachneigung liegende Balken sicher und einfach anschließen.

Technisches Datenblatt

CE Kennzeichnung

ETA

EPD

Feuerwiderstandsklasse R 60

Nutzungsklasse 2

Feuerverzinkter Stahl Z275

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10326:2004.

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm.

Vorteile

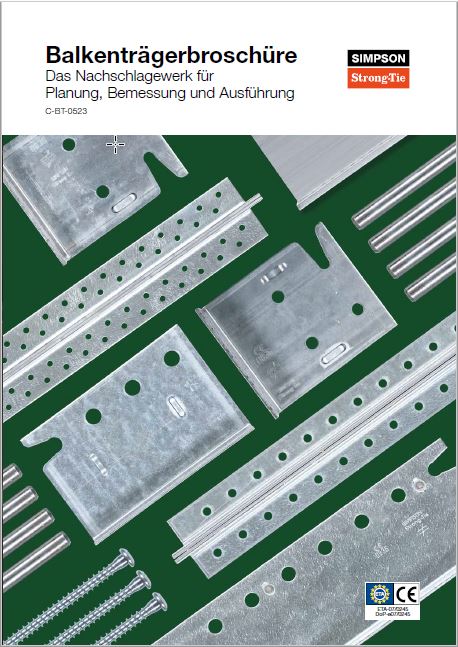

Die Vielzahl der Anschlussmöglichkeiten sind der ETA 07/0245 bzw. der Balkenträgerbroschüre zu entnehmen, hier werden auch Angaben gemacht zu:

Rohdichten > 350kg/m³
abweichenden Neigungen
geringeren Holzbreiten
kleineren / größeren CNA Kammnägeln / CSA Verbinderschrauben
Betonanschlüssen

Anwendung

Anwendbare Materialien

Auflager:

Beton, Stahl

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Die Balkenträger dienen als verdeckt liegende Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträgern oder an Stützen, aus Beton.
Es können Anschlüsse mit Neigungen bis zu 45° ausgeführt werden.

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Abmessungen des Nebenträgers[mm]	Other		Abmessungen[mm]					Löcher im Hauptträger[mm]		Löcher im Nebenträger[mm]
	Höhe[mm]	Qty per Box	Gewicht[kg]	A[mm]	B[mm]	C[mm]	t₁[mm]	t₂[mm]	40-A1-A2-A3[mm]	Round	Round
	Min.[mm]	Qty per Box	Gewicht[kg]	A[mm]	B[mm]	C[mm]	t₁[mm]	t₂[mm]	40-A1-A2-A3[mm]	Ø14	Ø13[mm]
BTC120-B	160	15.0	1	120	131	96	3	6	40	2	3
BTC160-B	200	15.0	1.3	160	131	96	3	6	40-80	4	4
BTC200-B	240	12.0	1.7	200	131	96	3	6	40-120	4	5
BTC240-B	280	10.0	2	240	131	96	3	6	40-160	4	6
BTC280-B	320	8.0	2.3	280	131	96	3	6	40-100-100	6	7
BTC320-B	360	6.0	2.7	320	131	96	3	6	40-120-120	6	8
BTC360-B	400	6.0	3	360	131	96	3	6	40-140-140	6	9
BTC400-B	440	6.0	3.3	400	131	96	3	6	40-120-120-80	8	10
BTC440-B	480	5.0	3.7	440	131	96	3	6	40-120-120-120	8	11
BTC480-B	520	5.0	4	480	131	96	3	6	40-120-120-160	8	12
BTC520-B	560	4.0	4.3	520	131	96	3	6	40-160-160-120	8	13
BTC560-B	600	4.0	4.7	560	131	96	3	6	40-160-160-160	8	14
BTC600-B	640	4.0	5	600	131	96	3	6	40-160-160-200	8	15

Charakteristische Tragfähigkeiten - Holz an Beton

Abmessungen

Referenz	Hanger capacity
	Charakteristische Tragfähigkeiten - Holz Beton Anschluss (concrete or steel)
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24[kN]
	Hauptträger		Nebenträger		R₁,ₖ						R2,k
	Anzahl	Typ	Anzahl	Typ	Stabdübellänge[mm]						Stabdübellänge[mm]
	Anzahl	Typ	Anzahl	Typ	80	100	120	140	160	180	80	100	120	140	160	180
BTC120-B	2.0	Ø 12	3.0	STD12	11.5	12.7	14.2	15.8	17.2	17.2	7.7	8.5	9.5	10.5	11.5	11.5
BTC160-B	4.0	Ø 12	4.0	STD12	18.5	20.4	22.8	25.3	27.8	27.8	13.9	15.3	17.1	19	20.9	20.9
BTC200-B	4.0	Ø 12	5.0	STD12	26.7	29.4	32.7	36.4	40.3	40.3	21.4	23.5	26.2	29.1	32.2	32.2
BTC240-B	4.0	Ø 12	6.0	STD12	35.8	39.4	43.8	48.6	53.8	54.3	29.8	32.8	36.5	40.5	44.8	45.3
BTC280-B	6.0	Ø 12	7.0	STD12	45.6	50.1	55.6	61.7	68.3	69.4	39.1	42.9	47.7	52.9	58.5	59.5
BTC320-B	6.0	Ø 12	8.0	STD12	56	61.4	68.1	75.5	83.4	85.5	49	53.7	59.6	66.1	73	74.8
BTC360-B	6.0	Ø 12	9.0	STD12	66.8	73.1	80.9	89.6	99	102.2	59.4	65	71.9	79.6	88	90.8
BTC400-B	8.0	Ø 12	10.0	STD12	77.9	85.1	94	104.1	114.8	119.5	70.1	76.6	84.6	93.7	103.3	107.6
BTC440-B	8.0	Ø 12	11.0	STD12	89	97.2	107.3	118.7	130.9	133.3	81	88.4	97.5	107.9	119	121.2
BTC480-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	92.1	100.4	110.6	122.3	134.8	134.8
BTC520-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC560-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC600-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147

Bei kombinierten Beanspruchungen:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

Nebenträgerbreite ≥ Stabdübellänge

R_2,kTragfähigkeiten sind bemessen als R_2,k = R_1,k x (Anzahl Stabdübel - 1) / (Anzahl Stabdübel).

Der oberste Stabdübel ist nicht für abhebende Kräfte anzusetzen, da dieser in einem offenen Dübelloch sitzt.

Die Anzahl und Tragfähigkeit der Ankerbolzen sollte nach ETA und Typ des Verankerungsgrunds geprüft werden. Die angegebene Anzahl an Bolzen in der Tabelle ist die maximal mögliche. Sollte die Tragfähigkeit der Bolzen maßgebend sein, gilt diese als Maximaltragfähigkeit der Gesamtverbindung.

Charakteristische Tragfähigkeiten - Holz an Beton - R3.k und R4.k

Abmessungen

Referenz	Hanger capacity
	Charakteristische Tragfähigkeiten - Holz Beton Anschluss (concrete or steel)
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24[kN]								Simplified Characteristic Capacities - C24
	Hauptträger		Nebenträger		R4,k	R3,k							R4,k[kN]
	Anzahl	Typ	Anzahl	Typ		Stabdübellänge[mm]
	Anzahl	Typ	Anzahl	Typ		CNA4.0x60	80	100	120	140	160	180
BTC120-B	2.0	Ø 12	3.0	STD12	6,7/kmod	2.6	2.9	3.5	4	4.5	5.2	5.3	6.1
BTC160-B	4.0	Ø 12	4.0	STD12	13,4/kmod	3.2	3.9	4.4	5	5.9	6.5	7	12.2
BTC200-B	4.0	Ø 12	5.0	STD12	13,4/kmod	4	4.9	5.5	6.3	7.2	7.8	8.8	12.2
BTC240-B	4.0	Ø 12	6.0	STD12	13,4/kmod	4.8	5.7	6.6	7.5	8.4	9.1	10.4	12.2
BTC280-B	6.0	Ø 12	7.0	STD12	20,1/kmod	5.6	6.5	7.6	8.7	9.6	10.4	11.9	18.3
BTC320-B	6.0	Ø 12	8.0	STD12	20,1/kmod	6.4	7.3	8.6	9.7	10.8	11.8	13.4	18.3
BTC360-B	6.0	Ø 12	9.0	STD12	20,1/kmod	7.2	8.1	9.5	10.8	12	13.2	14.9	18.3
BTC400-B	8.0	Ø 12	10.0	STD12	26,8/kmod	8	8.9	10.5	11.9	13.2	14.7	16.4	24.4
BTC440-B	8.0	Ø 12	11.0	STD12	26,8/kmod	8.8	9.7	11.4	13	14.4	16.1	17.8	24.4
BTC480-B	8.0	Ø 12	12.0	STD12	26,8/kmod	9.6	10.6	12.4	14.1	15.6	17.6	19.3	24.4
BTC520-B	8.0	Ø 12	12.0	STD12	26,8/kmod	10.4	11.4	13.3	15.1	16.8	19.1	20.8	24.4
BTC560-B	8.0	Ø 12	12.0	STD12	26,8/kmod	11.2	12.3	14.3	16.2	18	20.5	22.3	24.4
BTC600-B	8.0	Ø 12	12.0	STD12	26,8/kmod	12	13.2	15.2	17.3	19.2	22	23.8	24.4
