BSDI

Balkenschuh Typ I

Die Balkenschuhe werden für den Anschluss von Nebenträger an Hauptträger oder an Stützen verwendet.

Gerne fertigen wir auch BSDI Balkenschuhe nach Maß an. Das entsprechende Formular finden Sie weiter unten unter Downloads.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nach innen gebogene Schenkel

Nutzungsklasse 2

EPD

Feuerverzinkter Stahl Z275

In Connector Selector verfügbar

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Die BSDI Balkenschuhe (mit innenliegenden Schenkeln) sind bei Vollausnagelung auch für zweiachsige Belastung zugelassen.
Anschlüsse an Beton,Stahl und Mauerwerk sind nicht zulässig.
Neben den Standardabmessungen ist die Herstellung von Sondergrößen möglich.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/ Stützen aus Holz/Holzwerkstoffen.

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Abmessungen des Nebenträgers[mm]				Produktabmessungen[mm]						Löcher im Hauptträger	Löcher im Nebenträger	Sonstiges
	Höhe [mm]		Breite		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	t[mm]	Rund	Rund	Menge pro Karton	Gewicht[kg]
	Min.[mm]	Max.[mm]	Min.[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	t[mm]	Ø5[mm]	Ø5[mm]	Menge pro Karton	Gewicht[kg]
BSDI A/100	110	150	34	250	A	100	50	17.5 / 30*	52	2	16	8	-	-
BSDI A/120	130	180	34	250	A	120	50	17.5 / 30*	52	2	20	10	-	-
BSDI A/140	150	210	34	250	A	140	50	17.5 / 30*	52	2	24	12	-	-
BSDI A/160	170	240	34	250	A	160	50	17.5 / 30*	52	2	28	14	-	-
BSDI A/180	190	270	34	250	A	180	50	17.5 / 30*	52	2	32	16	-	-
BSDI A/200	210	300	34	250	A	200	50	17.5 / 30*	52	2	36	18	-	-
BSDI A/220	230	330	34	250	A	220	50	17.5 / 30*	52	2	40	20	-	-
BSDI A/240	250	360	34	250	A	240	50	17.5 / 30*	52	2	44	22	-	-
BSDI A/260	270	390	34	250	A	260	50	17.5 / 30*	52	2	48	24	-	-
BSDI A/280	290	420	34	250	A	280	50	17.5 / 30*	52	2	52	26	-	-
BSDI A/300	310	450	34	250	A	300	50	17.5 / 30*	52	2	56	28	-	-
BSDI A/320	330	480	34	250	A	320	50	17.5 / 30*	52	2	60	30	-	-

Die Angabe A steht für die Breite, diese kann von 60 bis 250mm frei gewählt werden.
*Wenn Maß A ≤ 60 mm, dann ist D = 17,5 mm , wenn Maß A > 60 mm, dann ist D = 30 mm

HT = Hauptträger

NT = Nebenträger

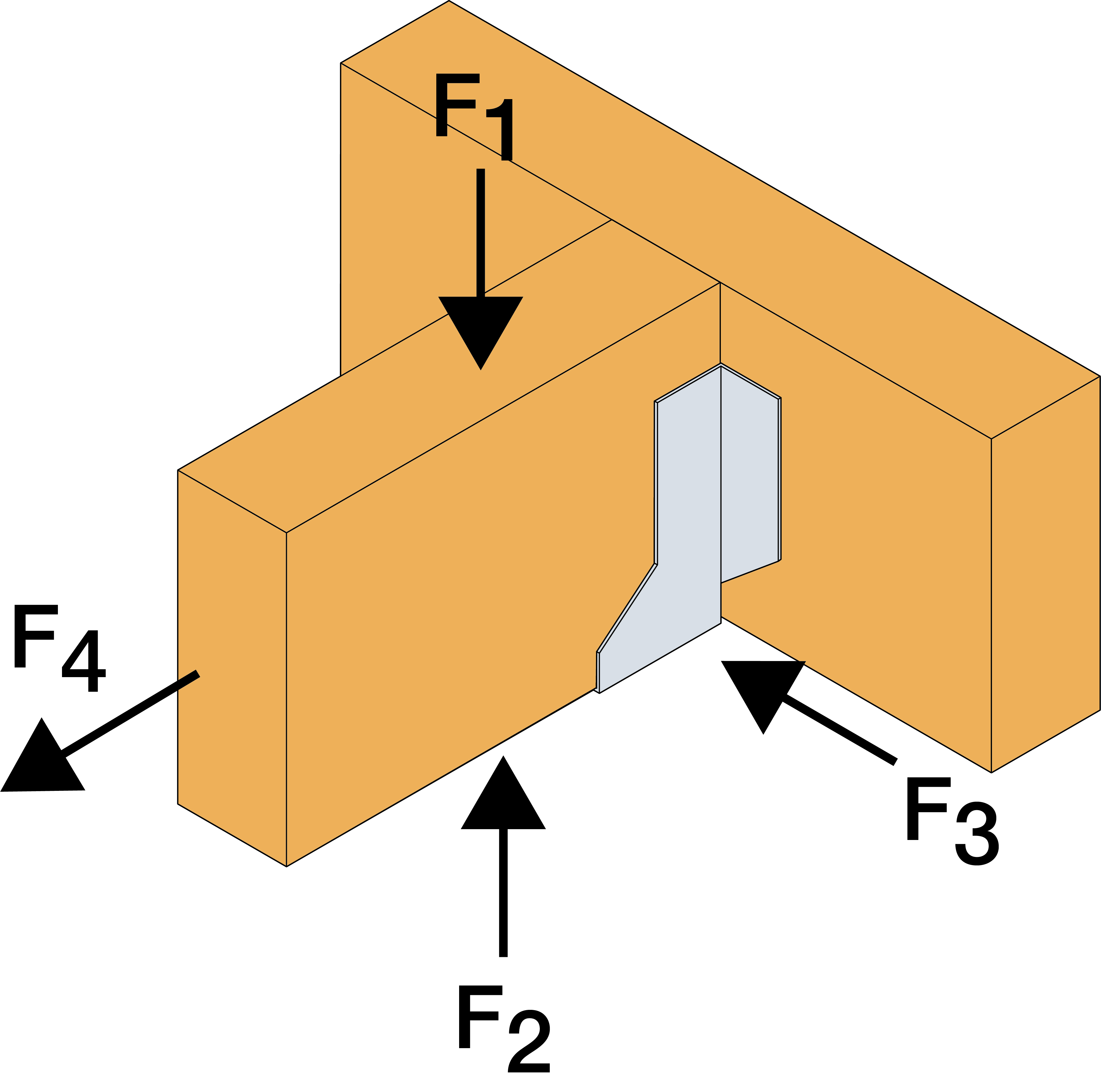

Kombinierte Belastung:

$\left(\frac{F_{1/2,d}} {R_{1/2,d}}\right)^2+\left(\frac{F_{3,d}} {R_{3,d}}\right)^2\le1$

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung

Referenz	Balkenschuh-Tragfähigkeit
	Charakter. Tragfähigkeit - Holz an Holz - Vollausnagelung		Charakter. Tragfähigkeiten - Nadelholz C24[kN]
	Verbindungsmittel		R₁,ₖ			R₂,ₖ
	Hauptträger	Nebenträger	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60
	Anzahl	Anzahl	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60
BSDI A/100	16.0	8	9.9	13	15.9	10.3	13.4	16.4
BSDI A/120	20.0	10	14.2	18.5	22.5	14.6	19.1	23.2
BSDI A/140	24.0	12	19.1	24.8	29.9	19.6	25.5	28.3
BSDI A/160	28.0	14	24.5	31.8	37.8	25.1	31.1	33.0
BSDI A/180	32.0	16	30.4	39.3	42.5	29.3	35.5	37.8
BSDI A/200	36.0	18	36.6	44.4	47.2	32.9	40	42.5
BSDI A/220	40.0	20	40.3	48.8	51.9	36.6	44.4	47.2
BSDI A/240	44.0	22	43.9	53.3	56.6	40.3	48.8	51.9
BSDI A/260	48.0	24	47.6	57.7	61.4	43.9	53.3	56.6
BSDI A/280	52.0	26	51.2	62.2	66.1	47.6	57.7	61.4
BSDI A/300	56.0	28	54.9	66.6	70.8	51.2	62.2	66.1
BSDI A/320	60.0	30	58.6	71	75.5	54.9	66.6	70.8

Für Zwischenwerte gelten die Werte der nächst kleineren Größe.

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung - F3 (seitlich)

Referenz	Balkenschuh-Tragfähigkeit
	Charakter. Tragfähigkeit - Holz an Holz - Vollausnagelung		Charakter. Tragfähigkeiten - Nadelholz C24[kN]
	Verbindungsmittel		R₃,ₖ
	Hauptträger	Nebenträger	CNA4.0x40				mit CNA 4.0x50				CNA4,0x60
	Anzahl	Anzahl	A=60mm	A=80mm	A=120mm	A=160mm	A=80mm	A=120mm	A=160mm	A=200mm	A=80mm	A=100mm	A=120mm	A=140mm	A=160mm	A=180mm	A=200mm
BSDI A/100	16.0	8	4.7	5.1	5.5	5.7	6.6	7.2	7.5	7.6	7.9	8.4	8.8	9	9.2	9.3	9.4
BSDI A/120	20.0	10	5.6	6.2	6.8	7	8	8.8	9.2	9.4	9.4	10.2	10.7	11.1	11.3	11.5	11.6
BSDI A/140	24.0	12	6.3	7.1	8	8.3	9.1	10.4	10.9	11.2	10.7	11.7	12.5	13	13.3	13.6	13.8
BSDI A/160	28.0	14	7	8	9.1	9.6	10.2	11.8	12.5	12.9	11.8	13.1	14	14.7	15.2	15.6	15.8
BSDI A/180	32.0	16	7.5	8.7	10.1	10.8	11.1	13.1	14	14.6	12.7	14.3	15.5	16.3	17	17.4	17.8
BSDI A/200	36.0	18	8	9.4	11.1	11.9	11.9	14.2	15.5	16.2	13.5	15.4	16.8	17.8	18.6	19.2	19.7
BSDI A/220	40.0	20	8.4	10	11.9	13	12.6	15.3	16.8	17.7	14.2	16.3	17.9	19.1	20.1	20.8	21.4
BSDI A/240	44.0	22	8.7	10.5	12.8	14	13.1	16.3	18.1	19.1	14.8	17.1	18.9	20.3	21.5	22.4	23.1
BSDI A/260	48.0	24	9	10.9	13.5	14.9	13.7	17.2	19.3	20.5	15.3	17.8	19.8	21.4	22.7	23.8	24.6
BSDI A/280	52.0	26	9.2	11.3	14.2	15.8	14.1	18	20.3	21.8	15.7	18.4	20.6	22.4	23.9	25.1	26.1
BSDI A/300	56.0	28	9.4	11.6	14.8	16.7	14.5	18.7	21.4	23.1	16	18.9	21.3	23.3	24.9	26.3	27.4
BSDI A/320	60.0	30	9.5	11.9	15.3	17.4	14.8	19.3	22.3	24.2	16.3	19.4	21.9	24.1	25.9	27.4	28.6

Charakteristische Tragfähigkeiten - Balken an Balken - Teilausnagelung

Referenz	Balkenschuh-Tragfähigkeit
	Charakter. Tragfähigkeit - Holz an Holz - Teilausnagelung
	Verbindungsmittel		Charakter. Tragfähigkeiten - Nadelholz C24[kN]
	Hauptträger	Nebenträger	R₁,ₖ			R₂,ₖ
	Anzahl	Anzahl	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4.0x60	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4.0x60
BSDI A/100	8.0	4.0	6.3	8.2	9.9	4.9	6.5	7.9
BSDI A/120	10.0	6.0	8.4	10.9	13.1	7.1	9.3	11.2
BSDI A/140	12.0	6.0	11.2	14.5	17.2	9.5	12.4	14.2
BSDI A/160	14.0	8.0	13.8	17.8	21	12.2	15.8	18.9
BSDI A/180	16.0	8.0	17	21.9	23.6	14.6	17.8	18.9
BSDI A/200	18.0	10.0	20.1	25.7	28.3	18.3	22.2	23.6
BSDI A/220	20.0	10.0	22	26.6	28.3	18.3	22.2	23.6
BSDI A/240	22.0	12.0	25.6	31.1	33	22	26.6	28.3
BSDI A/260	24.0	12.0	25.6	31.1	33	22	26.6	28.3
BSDI A/280	26.0	14.0	29.3	35.5	37.8	25.6	31.1	33
BSDI A/300	28.0	14.0	29.3	35.5	37.8	25.6	31.1	33
BSDI A/320	30.0	16.0	32.9	40	42.5	29.3	35.5	37.8

Für Zwischenwerte gelten die Werte der nächst kleineren Größe.

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e06-0270-07-s.pdf

Verlauf anzeigen

2020-01-09

de-dop-e06-0270-issue-6.pdf

2018-02-16

de-dop-e06-0270-issue-5.pdf

2017-05-02

de-dop-e06-0270-issue-4.pdf

2017-01-17

de-dop-e06-0270-issue-3.pdf

2013-06-20

cb0667582f32e42f91d108ea8f0bbfb7d3ee9238.pdf

2013-03-01

525718ad8c5e2133bc1d6dbbce4bd0829b2f970d.pdf

Europäische Technische Bewertung (ETA)

eta-060270-sst-rev-9-2024.pdf

Kein Verlauf verfügbar

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
