SBG

Balkenschuh

Balkenschuhe werden für den Anschluss von Nebenträger an Hauptträger oder an Stützen verwendet.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

EPD

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Die angeformte Einschlagzacke erleichtert die Montage.
Es ist bei jeder Anschlussart eine dreiachsige Belastung zulässig.
Zur Befestigung der SBG Balkenschuhe an Beton, Stahl oder Mauerwerk sind Löcher Ø11 mm vorhanden.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoff, Beton, Stahl

Aufzulagerndes Bauteil:

Holz, Holzwerkstoff

Anwendungsbereich

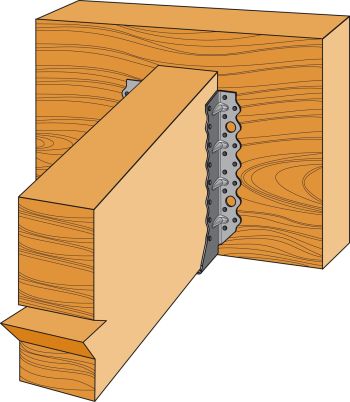

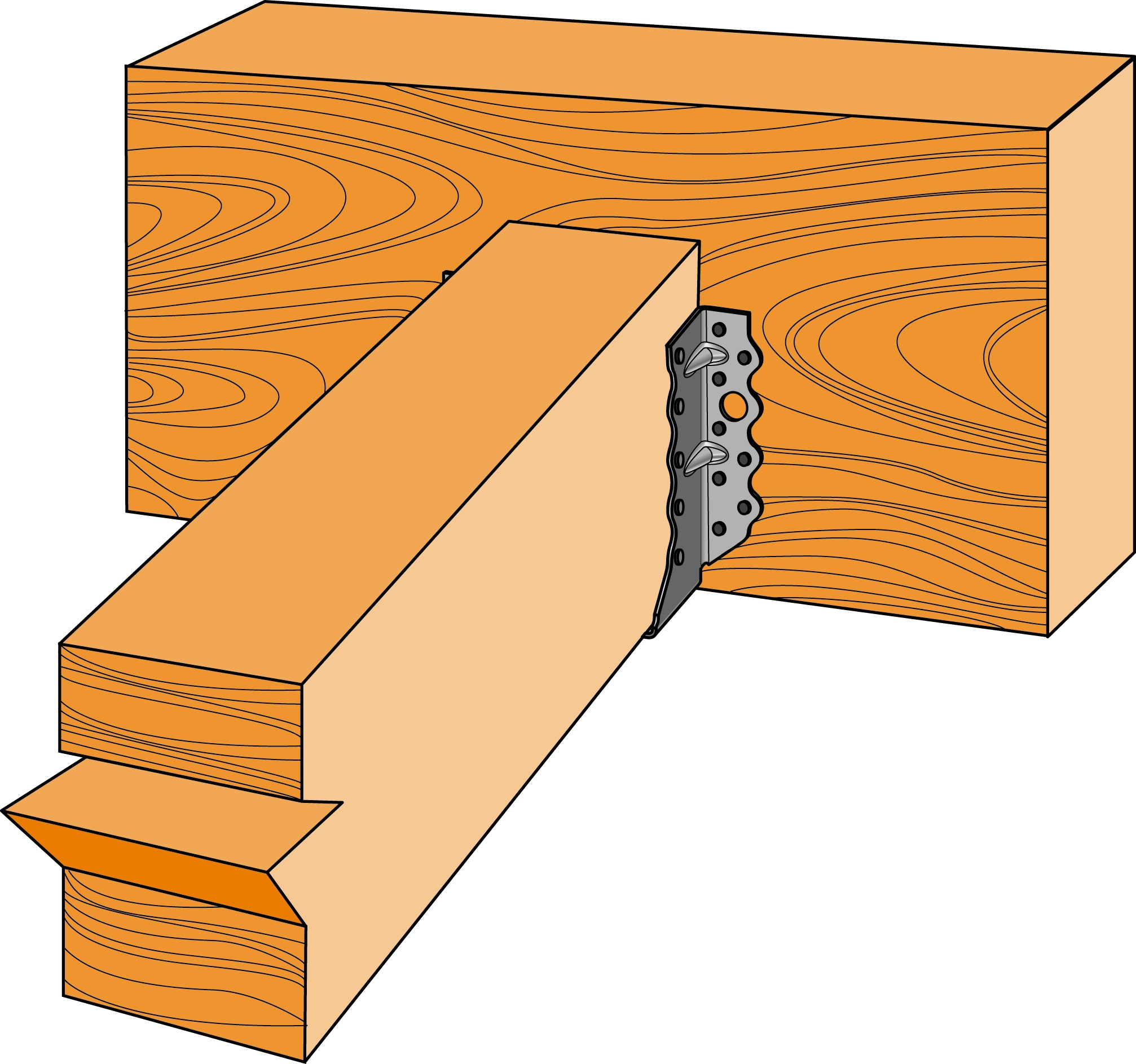

Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/ Stützen aus Holz/Holzwerkstoffen oder Beton / Stahl.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]					Löcher im Hauptträger		Löcher im Nebenträger	Gewicht [kg]
Artikel	A	B	C	D	t	Ø5 [mm]	Ø11 [mm]	Ø5 [mm]	Gewicht [kg]
SBG51/164	51	164	55	27.5	1.5	18	4	12	0.26
SBG60/100	60	100	55	27.5	1.5	12	2	6	0.17
SBG60/130	60	130	55	27.5	1.5	16	2	10	0.21
SBG60/160	60	160	55	27.5	1.5	18	4	12	0.26
SBG60/190	60	190	55	27.5	1.5	22	4	14	0.29
SBG60/220	60	220	55	27.5	1.5	26	4	16	0.32
SBG70/155	70	155	55	27.5	1.5	18	4	12	0.26
SBG80/120	80	120	55	27.5	1.5	16	2	10	0.21
SBG80/150	80	150	55	27.5	1.5	18	4	12	0.26
SBG80/180	80	180	55	27.5	1.5	22	4	14	0.29
SBG80/210	80	210	55	27.5	1.5	26	4	16	0.32
SBG90/145	90	145	55	27.5	1.5	18	4	12	0.26
SBG100/140	100	140	55	27.5	1.5	18	4	12	0.26
SBG100/170	100	170	55	27.5	1.5	22	4	14	0.29
SBG100/200	100	200	55	27.5	1.5	26	4	16	0.32
SBG120/160	120	160	55	27.5	1.5	22	4	14	0.29
SBG120/190	120	190	55	27.5	1.5	26	4	16	0.32
SBG140/180	140	180	55	27.5	1.5	26	4	16	0.32
SBG45/108	45	108	55	27.5	1.5	12	2	6	0.17
SBG45/137	45	137	55	27.5	1.5	16	2	10	0.21

HT = Hauptträger

NT = Nebenträger

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung

Artikel	Verbindungsmittel		Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger	Nebenträger	R_1.k		R_2.k		R_3.k		R_4.k
	Anzahl	Anzahl	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50
SBG51/164	18	12	-	-	-	-	-	-	-	-
SBG60/100	12	6	12.2	-	5.6	-	5.5	-	5.9	-
SBG60/130	16	10	18.7	-	10.7	-	7.7	-	7.4	-
SBG60/160	18	12	24.4	-	13.1	-	9	-	8.9	-
SBG60/190	22	14	29.3	-	15.5	-	10.6	-	10.4	-
SBG60/220	26	16	32.9	-	17.9	-	12.1	-	11.8	-
SBG70/155	18	12	23.9	30.1	14.9	14.9	9	11.4	8.9	11.8
SBG80/120	16	10	16.8	21.6	13.3	13.3	7.7	9.7	7.4	9.8
SBG80/150	18	12	23	29.1	16.4	16.4	9	11.4	8.9	11.8
SBG80/180	22	14	29.3	35.5	19.6	19.6	10.6	13.5	10.4	13.7
SBG80/210	26	16	32.9	40	22.8	22.8	12.1	15.4	11.8	15.7
SBG90/145	18	12	22.2	28.2	17.9	17.9	9	11.4	8.9	11.8
SBG100/140	18	12	21.3	27.1	18.4	19.2	9	11.4	8.9	11.8
SBG100/170	22	14	28.9	35.5	23.2	23.2	10.6	13.5	10.4	13.7
SBG100/200	26	16	32.9	40	27.2	27.2	12.1	15.4	11.8	15.7
SBG120/160	22	14	27.1	34.4	25.4	26.3	10.6	13.5	10.4	13.7
SBG120/190	26	16	32.9	40	29.3	31	12.1	15.4	11.8	15.7
SBG140/180	26	16	32.9	40	29.3	34.3	12.1	15.4	11.8	15.7
SBG45/108	12	6	-	-	-	-	-	-	-	-
SBG45/137	16	10	-	-	-	-	-	-	-	-

Kombinierte Belastung:

Charakteristische Tragfähigkeiten - Balken an Balken - Teilausnagelung

Artikel	Verbindungsmittel		Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger	Nebenträger	R_1.k		R_2.k		R_3.k		R_4.k
	Anzahl	Anzahl	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50	CNA4,0x40	CNA4,0x50
SBG51/164	12	6	14.6	17.8	11	11.4	3.2	3.8	8.9	11.3
SBG60/100	8	3	8.9	11.1	5.5	5.6	2.2	2.7	3.1	3.8
SBG60/130	10	5	12.6	15.5	9.2	10.7	2.7	3.3	6.2	7.5
SBG60/160	12	6	14.6	17.8	11	13.1	3.2	3.8	8.9	11.3
SBG60/190	14	8	18.3	22.2	14.6	15.5	3.6	4.4	10.4	13.7
SBG60/220	16	8	18.3	22.2	14.6	17.8	4.1	4.9	11.8	15.1
SBG70/155	12	6	14.6	17.8	11	13.3	3.2	3.8	8.9	11.3
SBG80/120	10	5	11.5	14.7	9.2	11.1	2.7	3.3	6.2	7.5
SBG80/150	12	6	14.6	17.8	11	13.3	3.2	3.8	8.9	11.3
SBG80/180	14	8	18.3	22.2	14.6	17.8	3.6	4.4	10.4	13.7
SBG80/210	16	8	18.3	22.2	14.6	17.8	4.1	4.9	11.8	15.1
SBG90/145	12	6	14.6	17.8	11	13.3	3.2	3.8	8.9	11.3
SBG100/140	12	6	14.6	17.8	11	13.3	3.2	3.8	8.9	11.3
SBG100/170	14	8	18.3	22.2	14.6	17.8	3.6	4.4	10.4	13.7
SBG100/200	16	8	18.3	22.2	14.6	17.8	4.1	4.9	11.8	15.1
SBG120/160	14	8	18.1	22.2	14.6	17.8	3.6	4.4	10.4	13.7
SBG120/190	16	8	18.3	22.2	14.6	17.8	4.1	4.9	11.8	15.1
SBG140/180	16	8	18.3	22.2	14.6	17.8	4.1	4.9	11.8	15.1
SBG45/108	8	3	9.2	-	4.6	-	2.2	-	3.1	-
SBG45/137	10	5	12.8	-	8.5	-	2.7	-	6.2	-

Kombinierte Belastung:

Installation

Befestigung

CNA4,0×L Kammnägel
oder CSA5,0×L Verbinderschrauben
oder Bolzen M10 bei Anschlüssen an Beton/Stahl

Technische Hinweise

Autres

sbg-beispiel.pdf (185.32 KB)

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e06-0270-07-s.pdf (341.71 KB)

2020-01-09

de-dop-e06-0270-issue-6.pdf (99.54 KB)

2018-02-16

de-dop-e06-0270-issue-5.pdf (42.53 KB)

2017-05-02

de-dop-e06-0270-issue-4.pdf (42.51 KB)

2017-01-17

de-dop-e06-0270-issue-3.pdf (27.87 KB)

2013-06-20

cb0667582f32e42f91d108ea8f0bbfb7d3ee9238.pdf (35.71 KB)

2013-03-01

525718ad8c5e2133bc1d6dbbce4bd0829b2f970d.pdf (32.83 KB)

Technische Bewertung (ETA)

eta-060270-sst-rev-9-2024.pdf (14.09 MB)

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
