Appel Ringdübel (A1)

Typ A 1

Ringdübel des Typs A1 sind Dübel besonderer Bauart als geschlossene Ringe mit einer linsenförmigen Querschnittsfläche in verschiedenen Durchmessern.

Technisches Datenblatt

Nutzungsklasse 2

Aluminium

Innen

Produkt-Details

Bilder

Eigenschaften

Material

Aluminium-Gusslegierung EN AC-AlSi9Cu3(Fe) nach DIN EN 1706:2010
Ringdübel aus Aluminium dürfen nur in der Nutzungsklasse 1 und 2 verwendet werden

Vorteile

Die erforderlichen Fräsungen erlauben im Gegensatz zu anderen Dübeln besonderer Bauart einen nur geringen Kraftaufwand beim Einbau

Anwendung

Anwendbare Materialien

Vollholz, teilweise Holzwerkstoffe

Anwendungsbereich

Ringdübel des Typs A1 werden zur Kraftübertragung bei Holz / Holz Verbindungen eingesetzt
Sie dürfen für Anschlüsse an Vollholz, Brettschichtholz, Balkenschichtholz und Furnierschichtholz verwendet werden
Hirnholzanschlüsse, z.B. als Stützen / Pfetten Verbindung sind ebenso wie seitliche Anschlüsse möglich

Technische Daten

Abmessungen

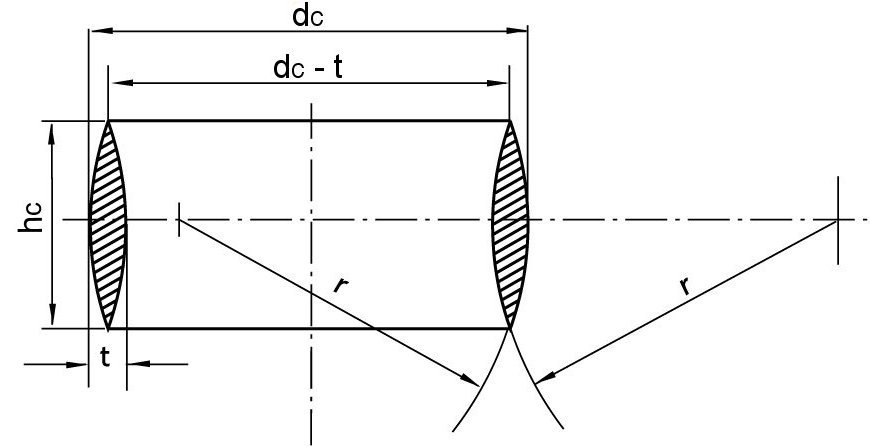

Abmessungen - Ringdübel A1

Artikel	Typ	Verbinder Abmessungen [mm]
		Ø Außerhalb	Höhe [mm]	Stärke	Radius
		d_c	h_c	t	r
A1-65-B	A1	65	30	5	50
A1-80-B	A1	80	30	6	50
A1-95-B	A1	95	30	6	60
A1-126-B	A1	126	30	6	60
A1-128	A1	128	45	8	60
A1-160	A1	160	45	10	60
A1-190	A1	190	45	10	60

Mindestabstände und charakteristische Werte

Artikel	Typ	Gewählte Holzdicke [mm]		Mindestabstände [mm]						Charakter. Schertragfähigkeit [kN]
		t₁	t₂	Abstand parallel zur Faser	Abstand senkrecht zur Faser	vom belasteten Ende	vom unbelasteten Rand	vom belasteten Rand	vom unbelasteten Rand	R_v.0.k	R_v.30.k	R_v.60.k	R_v.90.k
		t₁	t₂	a_{1 α=0&Grad;}	a₂	a_3.t	a_{3.c α=90&Grad;}	a_{4.t α=90&Grad;}	a_4.c	R_v.0.k	R_v.30.k	R_v.60.k	R_v.90.k
A1-65-B	A1	45	75	130	78	130	130	52	39	18.3	16.8	14.4	13.4
A1-80-B	A1	45	75	160	96	160	160	64	48	25	22.9	19.5	18.1
A1-95-B	A1	45	75	190	114	190	190	76	57	32.4	29.5	25	23.2
A1-126-B	A1	45	75	252	152	252	252	100.8	75.6	49.5	44.7	37.5	34.7
A1-128	A1	67.5	112.5	256	154	256	256	103	76.8	50.7	45.8	38.4	35.5
A1-160	A1	67.5	112.5	320	192	320	320	128	96	70.8	63.5	52.7	48.5
A1-190	A1	67.5	112.5	380	228	380	380	152	114	91.7	81.7	67	61.5

Der angegebene charakteristische Scherwiderstand je Verbinder und je Scherfläche R_v.k ist unter Berücksichtigung der Mindestabstände nach dieser Tabelle und für die Festigkeitsklasse C24 ermittelt worden. Die Traglast kann mit einer besseren Festigkeitsklasse erhöht werden (siehe k₃ Faktor gemäß EN1995). Die Traglast kann auch vermindert/erhöht werden mit einem a_3.t (siehe k₂ Faktor gemäß to EN1995). Für kleinere Holzdicken t₁ oder t₂, siehe EN1995. Die charakteristische Bolzenschertragfähigkeit wird nicht in Ansatz gebracht, der Bolzen dient lediglich zur Lagesicherung.
