VAS A4

Ankerstange rostfrei

VA Verbunddübelsystem gemäß ETA-13/0937 bestehend aus einer VAS Ankerstange und einer VAC Mörtelpatrone.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 3

Edelstahl

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel	Art.Nr.	Gewindegröße [mm]	Ø Bohrloch x Bohrtiefe [mm]	max. Klemmstärke [mm]	Ø Loch im Anbauteil [mm]	Verankerungstiefe [mm]	Gesamtlänge [mm]
Artikel	Art.Nr.	Gewindegröße [mm]	d₀ x h₁	t_fix	d_f	h_ef	l
VAS 10/130A4	VAS10130A4	M10	12 x 95	15	12	90	130
VAS 12/160A4	VAS12160A4	M12	14 x 115	20	14	110	160
VAS 16/190A4	VAS16190A4	M16	18 x 130	30	18	125	190
VAS 20/260A4	VAS20260A4	M20	24 x 175	45	22	170	260

Zulässige Lasten

Artikel	ungerissener Beton 1) 2) 3)																Zulässiges Biegemoment [Mzul] [Nm]
	Empfohlene Zuglasten [Nzul] [kN]								Empfohlene Querlasten [Vzul] [kN]
	C20/25		C30/37		C40/50		C50/60		C20/25		C30/37		C40/50		C50/60
	NK 1 4)	NK 2 5)	NK 1 4)	NK 2 5)	NK 1 4)	NK 2 5)	Nk 1 4)	NK 2 5)	NK 1 4)	NK 2 5)	NK 1 4)	NK 2 5)	NK 1 4)	NK 2 5)	NK 1 4)	NK 2 5)
VAS 10/130A4	11.9	10.2	12.4	10.6	12.7	10.2	13	11.1	9.2	9.2	9.2	9.2	9.2	9.2	9.2	9.2	23.8
VAS 12/160A4	19.8	17	20.6	17.7	21.2	18.2	21.6	18.5	13.3	13.3	13.3	13.3	13.3	13.3	13.3	13.3	42.1
VAS 16/190A4	23.8	20.4	24.8	21.2	25.5	21.8	26	22.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	106.7
VAS 20/260A4	37.7	32.3	39.2	33.6	40.3	34.6	41.1	35.2	39.4	39.4	39.4	39.4	39.4	39.4	39.4	39.4	207.9

1) Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und / oder Randeinfluss ist eine Bemessung nach TR 029, unter Berücksichtigung der Zulassung ETA-13/0937, durchzuführen.

2) Die Lastangaben berücksichtigen die in der ETA-Zulassung angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungenvon γF=1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem Bewehrungsstabdurchmesser ds ≤ 10mm ausgegangen.

3) Temperaturbereich I: -40°C bis +80°C (max. Langzeit-Temperatur: +50°C; max. Kurzzeit-Temperatur: +80°C).

4) NK 1 = Nutzungskategorie 1: trockener oder nasser Beton.

5) NK 2 = Nutzungskategorie 2: wassergefüllte Bohrlöcher (außer Meerwasser).

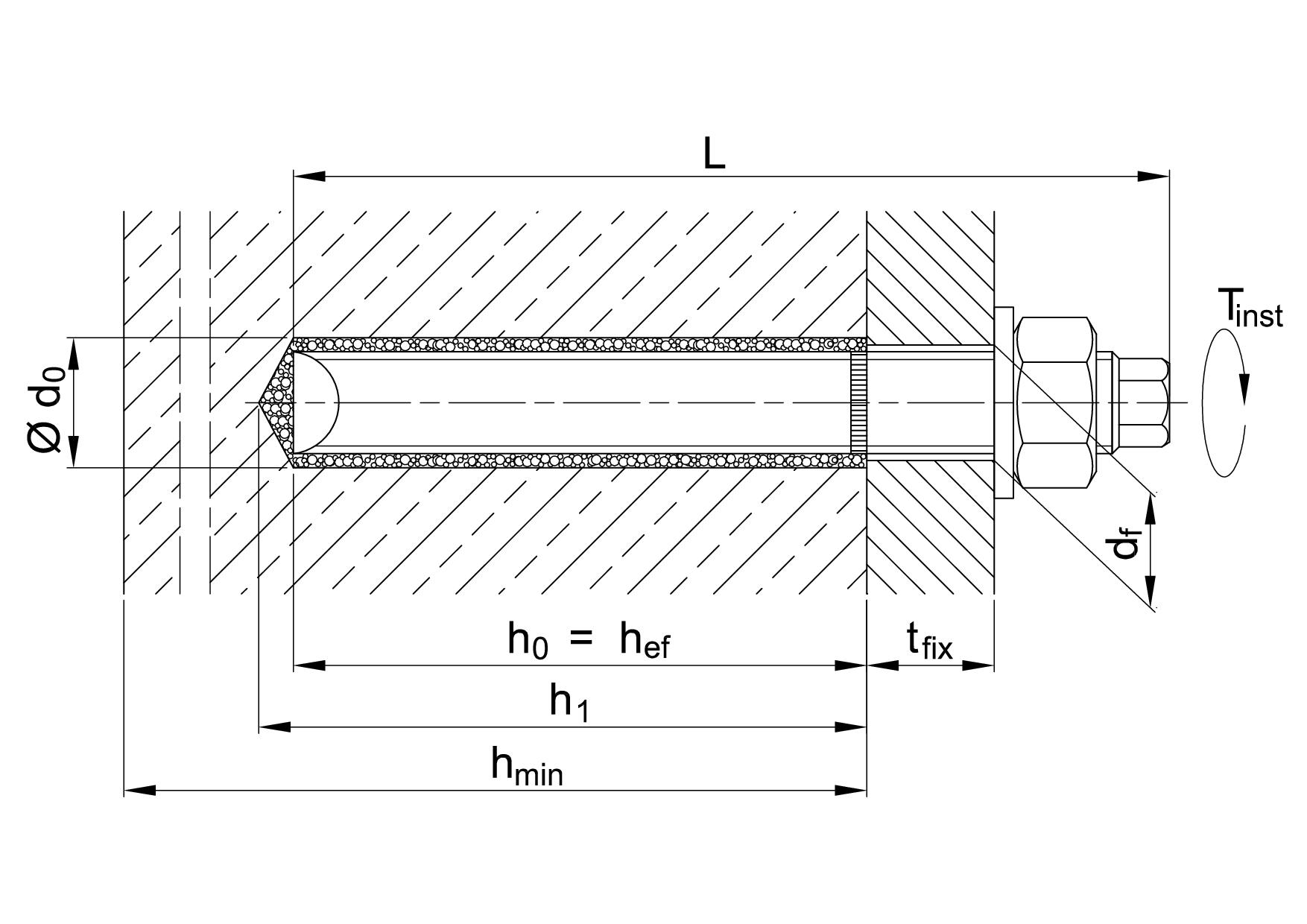

Installation

Montagedaten

Artikel	Ø Bohrloch [d0] [mm]	Ø Befestigungslöcher [df] [mm]	Bohrloch- tiefe [h1] [mm]	Schlüssel- weite [SW] [mm]	Montage- drehmoment [Tinst] [Nm]	Verankerungs- tiefe [hef] [mm]	S₁ & S₂ ≥ [scr,N] [mm]	Mindestachsabstand [smin] [mm]	C₁& C₂ ≥ [ccr,N] [mm]	min. Randabstand [cmin] [mm]	Mindest- bauteildicke [hmin] [mm]
VAS 10/130A4	12	12	95	17	20	90	270	45	135	45	130
VAS 12/160A4	14	14	115	19	40	110	330	55	165	55	140
VAS 16/190A4	18	18	130	24	80	125	375	63	190	63	180
VAS 20/260A4	24	22	175	30	120	170	510	85	255	85	230
