SC2P

2-teiliger Schubwinkel

Einen statisch relevanten Anschluss an der Schmalseite eines Kantholzes herzustellen ist hinsichtlich der einzuhaltenden Randabstände nicht einfach. Bei einem Schwellenanschluss kommen erschwerend die Höhenausgleichsschicht sowie eine davorliegende Beplankung dazu. Passend zu den zweiteiligen Zugankern wird mit dem neuen zweiteiligen Schubwinkel SC2P dieses Problem sicher gelöst. Der SC2P besteht aus zwei unterschiedlichen Winkelverbindern, von denen ein Winkel werkseitig vormontiert wird und der zweite Winkel auf der Baustelle mit dem Ersten verbunden wird.

CE Kennzeichnung
ETA
Nutzungsklasse 2
Galvanisch verzinkter Stahl 20µm

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Werkseitige Vormontage
  • Höhenausgleich bis 40mm möglich
  • Montage vor Zwischenschichten bis 30 mm möglich

Anwendung

Anwendung

Auflager:

  • Holz, Holzwerkstoffe, Beton, Stahl

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

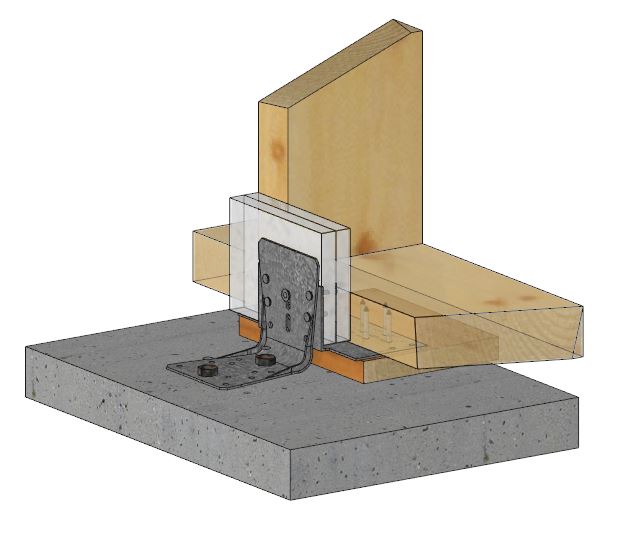

Mit diesem Schubwinkel können Holzkonstruktionen optimal mit Betonunterkonstruktionen verbunden werden, wie es z.B. verstärkt im Holzrahmenbau der Fall ist.

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen [mm] Schenkel A Schenkel B
A B C D t Ø6 6x16 Ø5 Ø12
SC2P-V100 103 103 90 - 2 6 2 10 2
SC2P-H180 57 82 180 95 2 - 1 12 -
SC2P-1 - - - - - - - - -

Die beiden Teile, SC2P-V100 und SC2P-H180,  werden zusammen mit passenden EJOT Schrauben ausschließlich als Set "SC2P-1" angeboten.

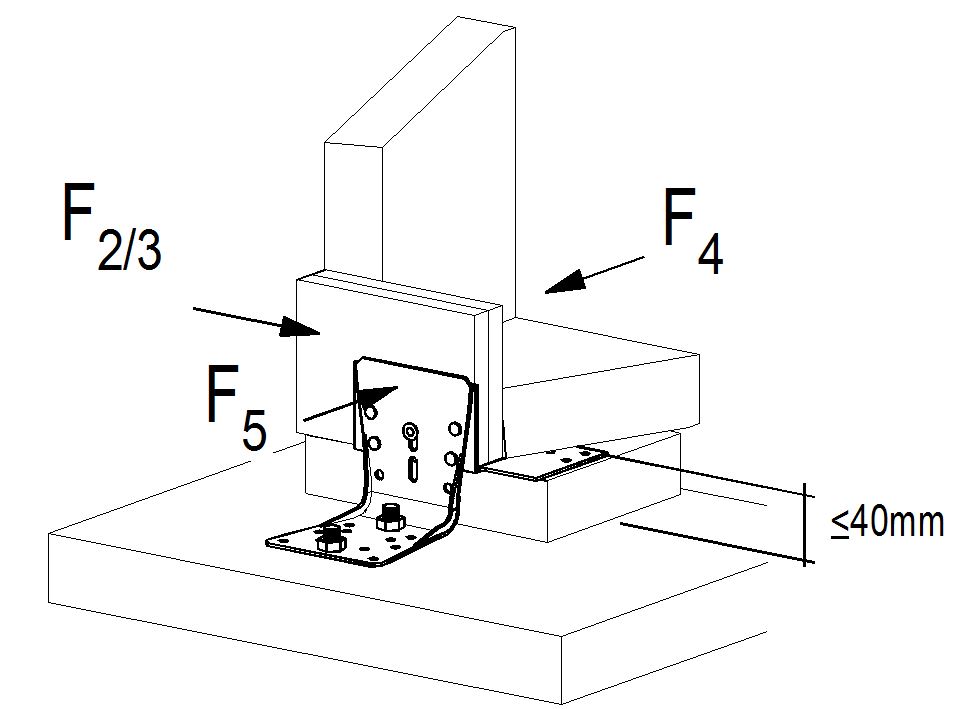

Tragfähigkeiten - Holz an Beton

Artikel Verbindungsmittel Charakteristische Tragfähigkeiten [kN]
Schenkel A Schenkel B R2/3.k R4.k R5.k
Anzahl Typ Anzahl Typ
SC2P-1 4 + 1 EJOT JT2-3-5.5x25 + Screw Ø6x100 1 + 12 Bolt M10 + CNA4.0x40 6.8/kmod 6.4/kmod 5.4/kmod

Für Anschlüsse mit 2 Bolzen kann für den Wert R2/3.k mit 10.4kN/kmod gerechnet werden, die anderen Tragfähigkeiten bleiben gleich.

Tragfähigkeiten - Holz an Holz

Artikel Verbindungsmittel Charakteristische Tragfähigkeiten [kN]
Schenkel A Schenkel B (am Auflager + am Wandelement) R2/3,k R4,k R5,k
Anzahl Typ Anzahl Typ
SC2P-1 4 + 1 EJOT JT2-3-5.5x25 + Screw Ø6x100 10 + 12 CNA4.0x50 + CNA4,0x40 6.8/kmod 6.4/kmod min (5.6 ; 5.4/kmod)

Installation

Installation

Montage

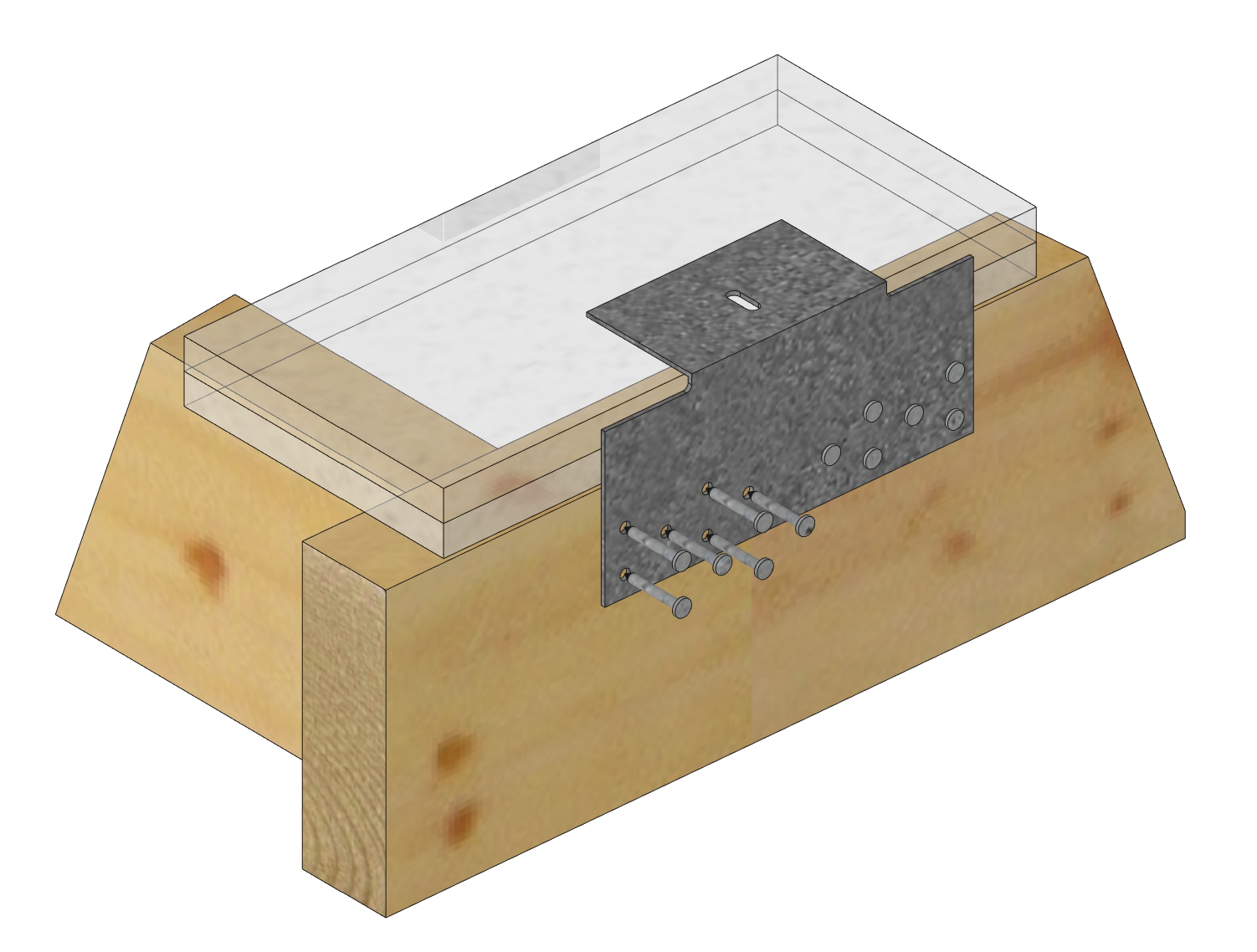

Die Befestigung an das Wandelement unterseitig, erfolgt mit dem Winkelteil SC2P-H180 + CNA4.0x40 Kammnägel.

Am Boden erfolgt die Befestigung mit dem Winkelteil SC2P-V100 + bei Holz-Beton Anschlüssen mit 1 oder 2 Bolzenanker, bei Holz-Holz Anschlüssen mit 10 CNA4,0x50 Kammnägel.

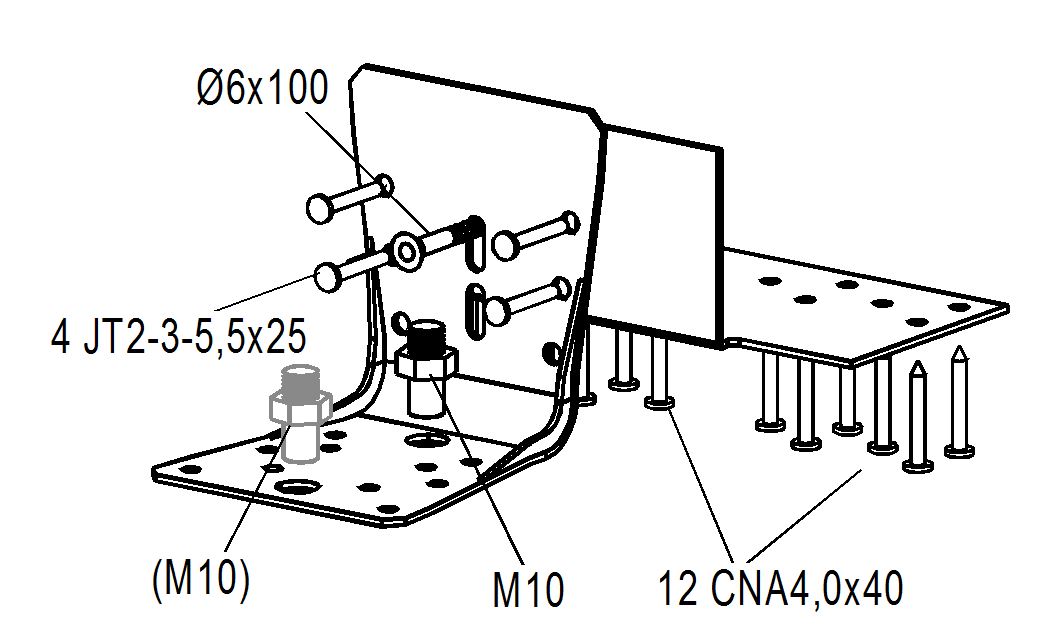

Die Verbindung der beiden Winkelteile untereinander erfolgt zuerst mit einer Ø6x100 Schraube und dann mit 4 EJOT Schrauben JT-2-3-5,5x25.
Je nach Ausgleichshöhe werden die oberen oder unteren 4 Bohrungen verwendet.
