VAC

Mörtelpatrone

VA Verbunddübelsystem gemäß ETA-13/0937 bestehend aus einer VAC Mörtelpatrone und einer VAS Ankerstange.

CE Kennzeichnung
ETA

Produkt-Details

Bilder

Eigenschaften

Material

  • Glaspatrone, Vinylesterharz, Härter, Quarzsand.

Vorteile

  • Auf die Verankerungstiefe abgestimmte Mörtelmenge (kein Mörtelüberschuss).
  • Hohes Lastniveau im ungerissenen Beton.
  • Anwendung ohne Entsorgung von Überresten/Abfall.
  • Spreizdruckfreie Verankerung.

Anwendung

Anwendbare Materialien

  • Ungerissener Beton.
  • Naturstein mit dichtem Gefüge.

Anwendungsbereich

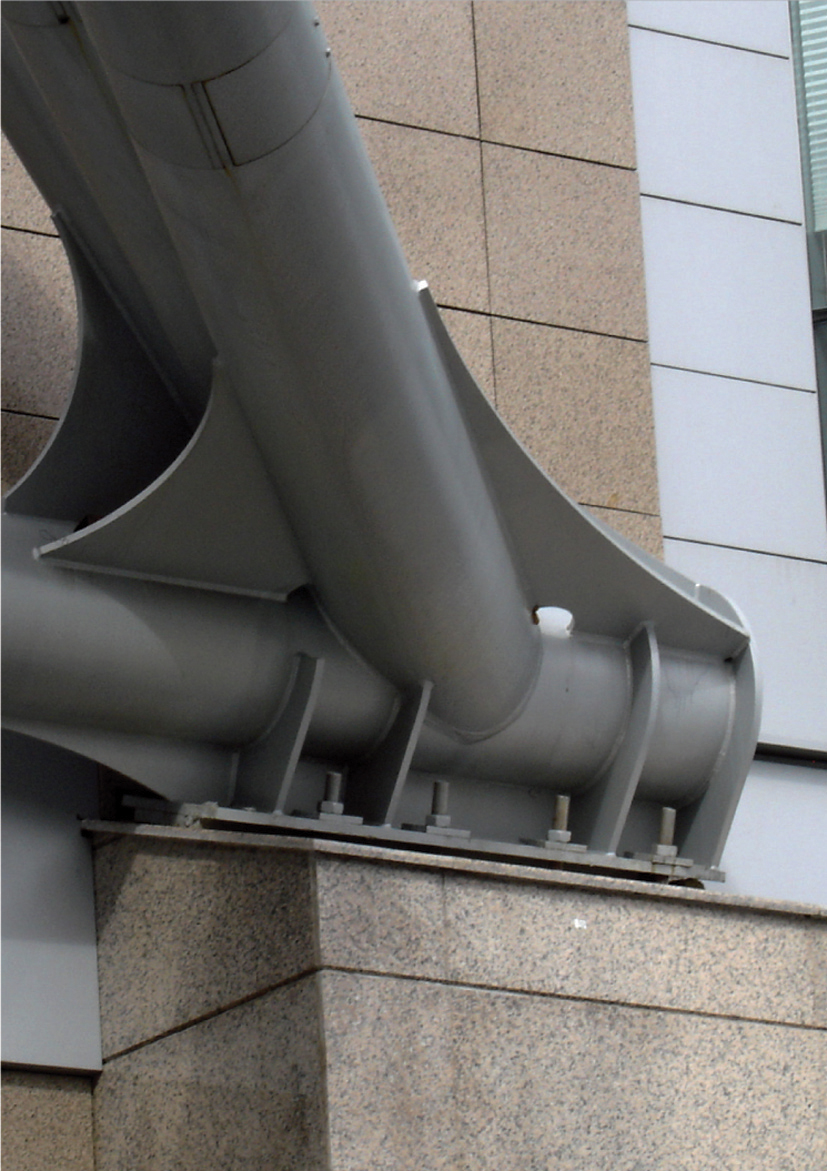

  • Befestigungen im Stahl- und Metallbau: Geländer, Stützen, Konsolen, Fuß- und Kopfplatten.

Technische Daten

Abmessungen und charakteristische Werte

Artikel Art.Nr. .

Länge
dc [mm] Lc [mm]
VAC 10VAC1010.885
VAC 12VAC1212.795
VAC 16VAC1616.895
VAC 20VAC2021.6180
Aushärtezeiten VAC Mörtelpatrone

Temperatur Verankerungsgrund

T Verankerungsgrund

Aushärtezeit

T cure 1)

   - 5° C480 min.
     0° C240 min.
  + 5° C150 min.
 +10° C120 min.
+ 15° C90 min.
+ 20° C45 min.
+ 30° C20 min.
+ 40° C10 min.

1) Bei Verankerung im nassen Beton und in wassergefüllten Bohrlöchern ist die Aushärtezeit zu verdoppeln.

Installation

Installation

Installation

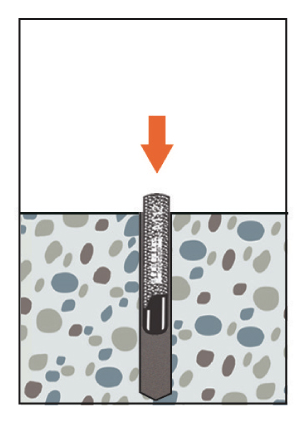

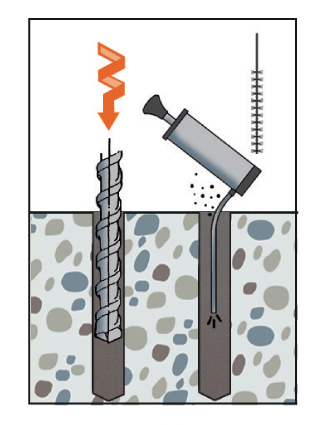

Die Mörtelpatrone wird in ein gereinigtes Bohrloch gesetzt und die Ankerstange durch gleichzeitiges Schlagen und Drehen mit der Bohrmaschine eingetrieben. Der Dübel wird durch die Ausnutzung des Verbundes zwischen Ankerstange, Mörtel und Beton verankert.
