WA-RL

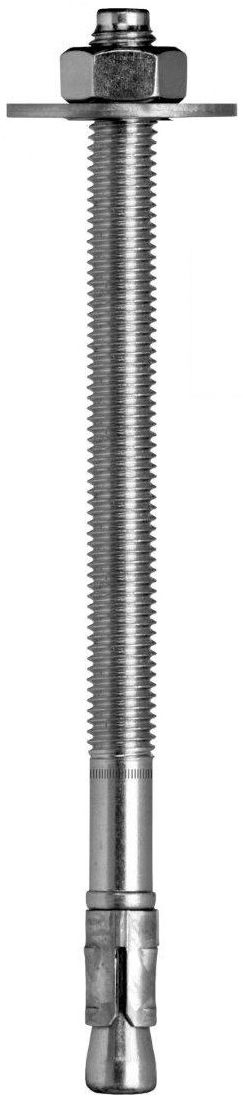

Bolzenanker mit großer U-Scheibe

Spreizdübel M12 WA-RL mit großer U-Scheibe (DIN 440) für den Anschluss von Holzbauteilen an ungerissenem Beton C20/25 – C50/60. Die größere U-Scheibe vermindert die Flächenpressung im Lasteinleitungsbereich und erhöht den Durchzugswiderstand im Vergleich zur Standardausführung WA.

CE Kennzeichnung
ETA
Nutzungsklasse 2
Galvanisch verzinkter Stahl
Innen

Produkt-Details

Eigenschaften

Material

  • Stahl galvanisch verzinkt, passiviert

Vorteile

  • Geringe Achs- und Randabstände
  • Rationelle und wirtschaftliche Montage: vormontierte Mutter und Unterlegscheibe
  • Verringerter Bohraufwand: Ø-Bohren = Ø-Gewinde

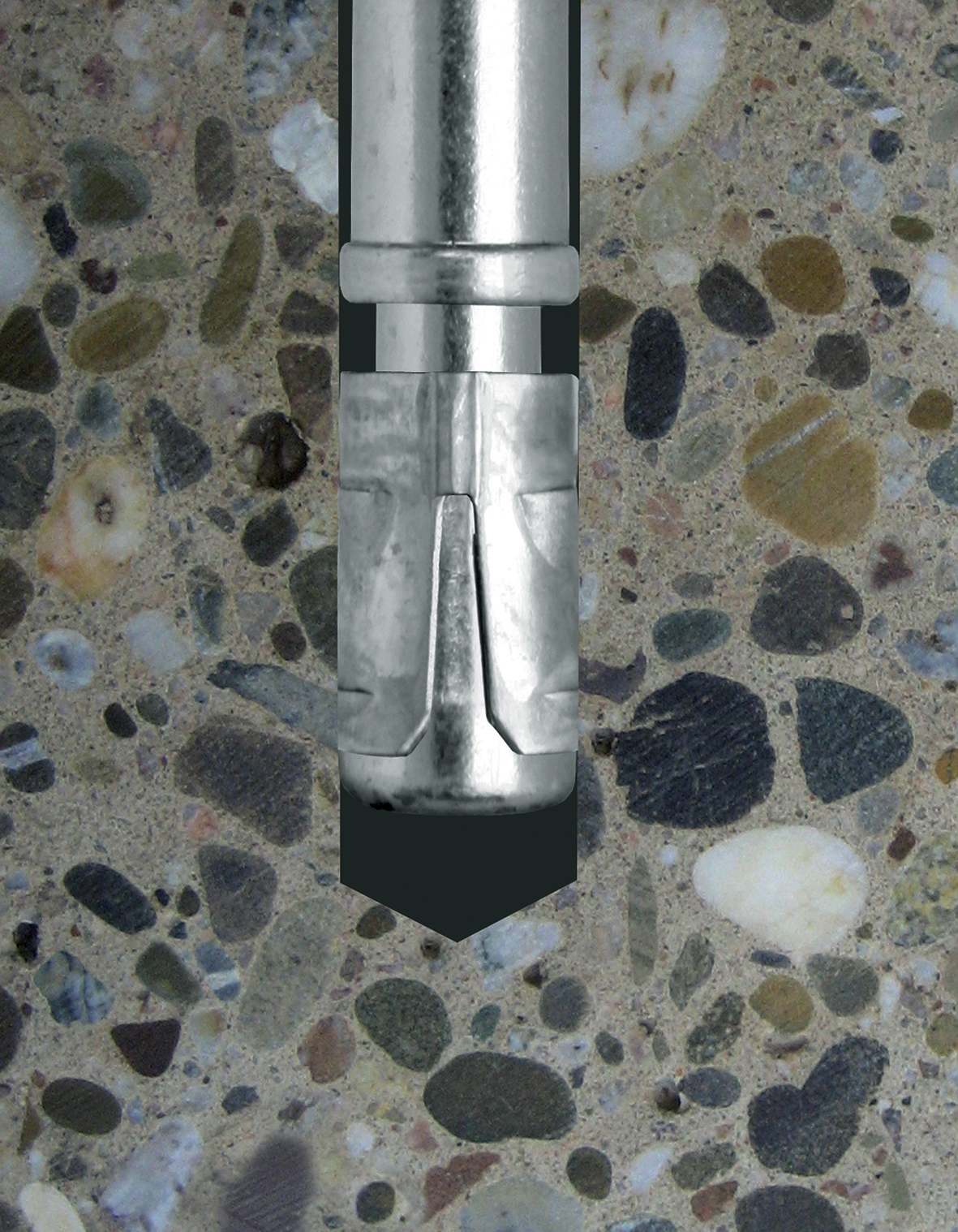

  • Angeformter Schlagzapfen am Dübelkopf verhindert Beschädigung des Gewindes bei der Montage

Anwendung

Anwendbare Materialien

  • Ungerissener Beton C20/25 –C50/60
  • auch geeignet für Naturstein mit dichtem Gefüge

Anwendungsbereich

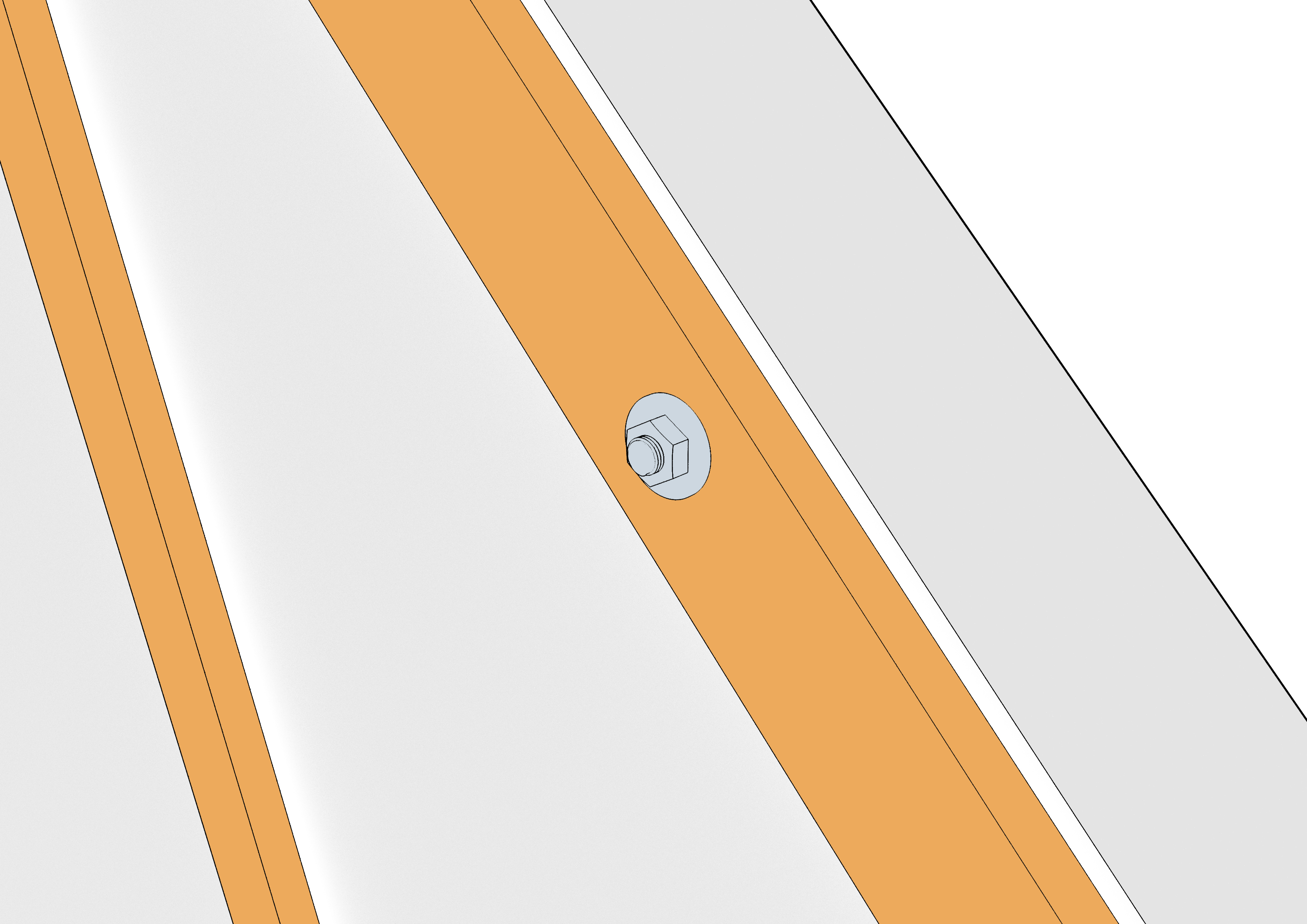

  • speziell für den Anschluss von Holzbauteilen an Beton

Technische Daten

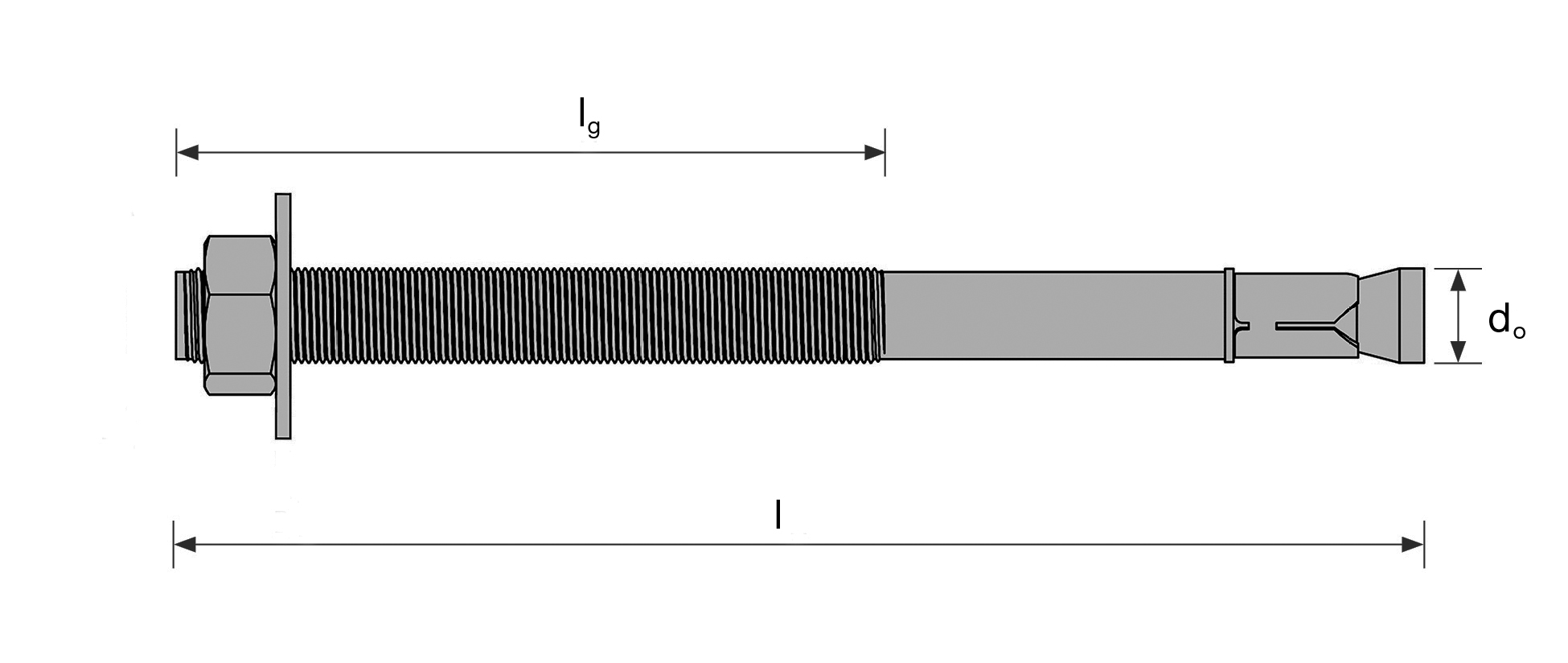

Abmessungen

Abmessungen und charakteristische Werte

Artikel Bezeichnung Gewinde-
durchmesser [mm]
Länge [L] [mm] max.
Klemmstärke [tfix] [mm]
Gewindelänge [F] [mm] Ø Durchgangs-
löcher
im Anbauteil [df] [mm]
Verankerungs-
tiefe [hef] [mm]
Ø Bohrloch [d0] [mm] min.

min.
Bohrlochtiefe [h1] [mm]
WA12179RL WA12/80 + U-SCHEIBE DIN440 12 179 80 110 14 65 12 90
WA12219RL WA12/120 + U-SCHEIBE DIN440 12 219 120 125 14 65 12 90
WA12239RL WA12/140 + U-SCHEIBE DIN440 12 239 140 125 14 65 12 90
WA12259RL WA12/160 + U-SCHEIBE DIN440 12 259 160 125 14 65 12 90

Zulässige Lasten für Einzeldübel ohne Einfluss von Achs- und Randabständen *) **)

Artikel Zulässige Lasten - Ungerissener Beton
Zuglast - Nzul [kN] Querlast - Vzul [kN] Zulässige Biegemomente - Mzul [Nm]
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
WA12179RL 12.6 15.4 17.8 19.5 14.3 14.3 14.3 14.3 47.1
WA12219RL 12.6 15.4 17.8 19.5 14.3 14.3 14.3 14.3 47.1
WA12239RL 12.6 15.4 17.8 19.5 14.3 14.3 14.3 14.3 47.1
WA12259RL 12.6 15.4 17.8 19.5 14.3 14.3 14.3 14.3 47.1

*) Bei Interaktion von Zug- und Querlasten (Hebelarm), sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach ETAG 001, Anhang C, Bemessungsverfahren A unter Berücksichtigung der Zulassung ETA-11/0080 zu führen.

**) Die Lastangaben berücksichtigen die in der ETA-Zulassung angegeben Teilsicherheitsbeiwerte der Widerstände, sowie einen Teilsicherheitsbeiwert der Einwirkkungen von γF = 1,4. Bei den agegeben Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem Bewehrungsdurchmesser ds ≤ 10 mm ausgegangen.

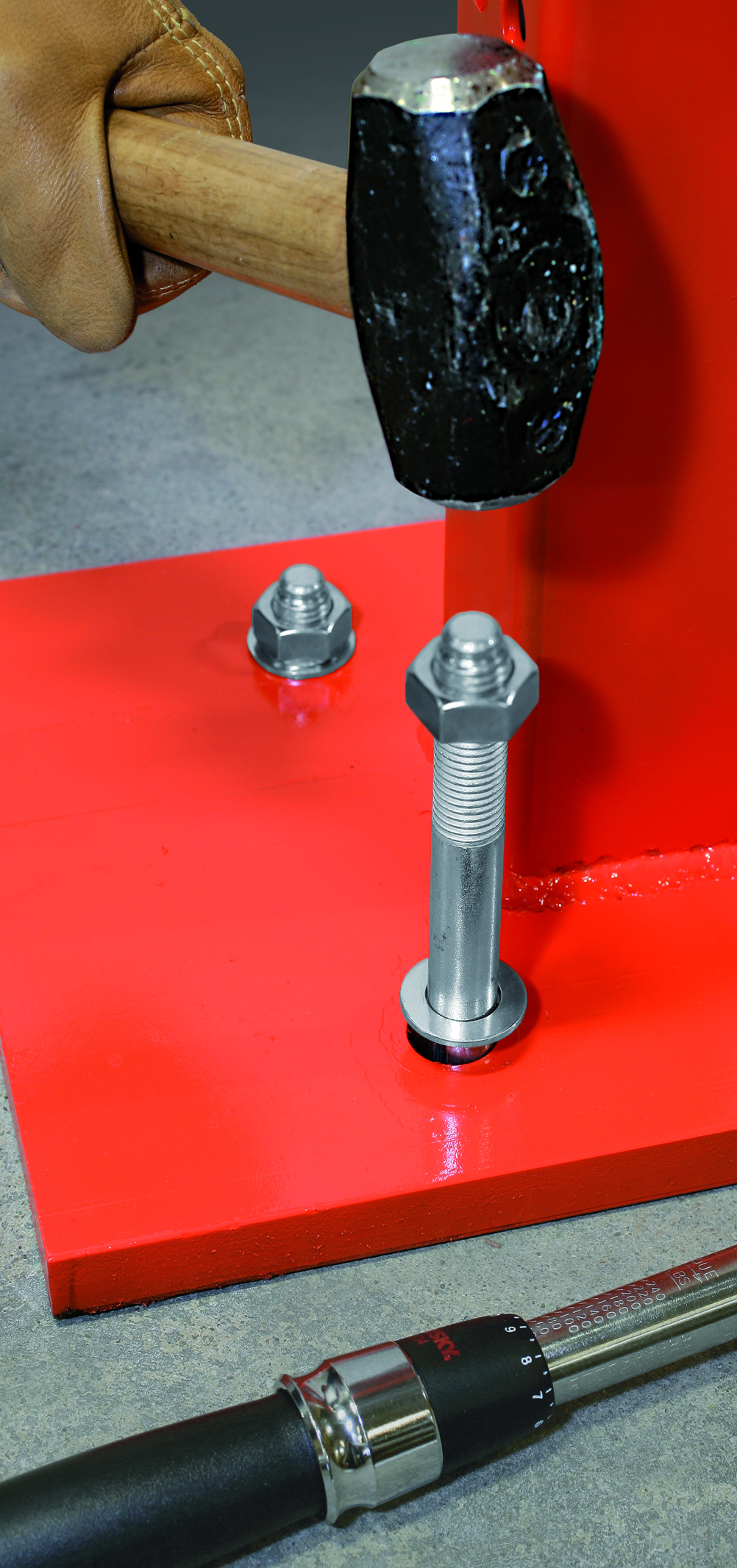

Installation

Installation

Abstand, Randabstand und Bauteildicke

Artikel Ø Bohrloch [d0] [mm] min.

min.
Bohrlochtiefe [h1] [mm]
Ø Bohrloch [df] [mm] Schlüsselweite [SW] [mm] Montage-
drehmoment [Tinst] [Nm]
Verankerungs-
tiefe [hef] [mm]
Mindestbauteil-
stärke [hmin] [mm]
Charakter.
Achsabstand [scr.N] [mm]
Charakter.
Randabstand [ccr.N] [mm]
WA12179RL 12 90 14 19 50 65 130 195 98
WA12219RL 12 90 14 19 50 65 130 195 98
WA12239RL 12 90 14 19 50 65 130 195 98
WA12259RL 12 90 14 19 50 65 130 195 98

Installation

Artikel min. Randabstand [c min] [mm] Mindestachsabstand [smin] [mm] Charakter.
Achsabstand [scr.N] [mm]
Charakter.
Randabstand [ccr.N] [mm]
WA12179RL 70 70 195 98
WA12219RL 70 70 195 98
WA12239RL 70 70 195 98
WA12259RL 70 70 195 98
