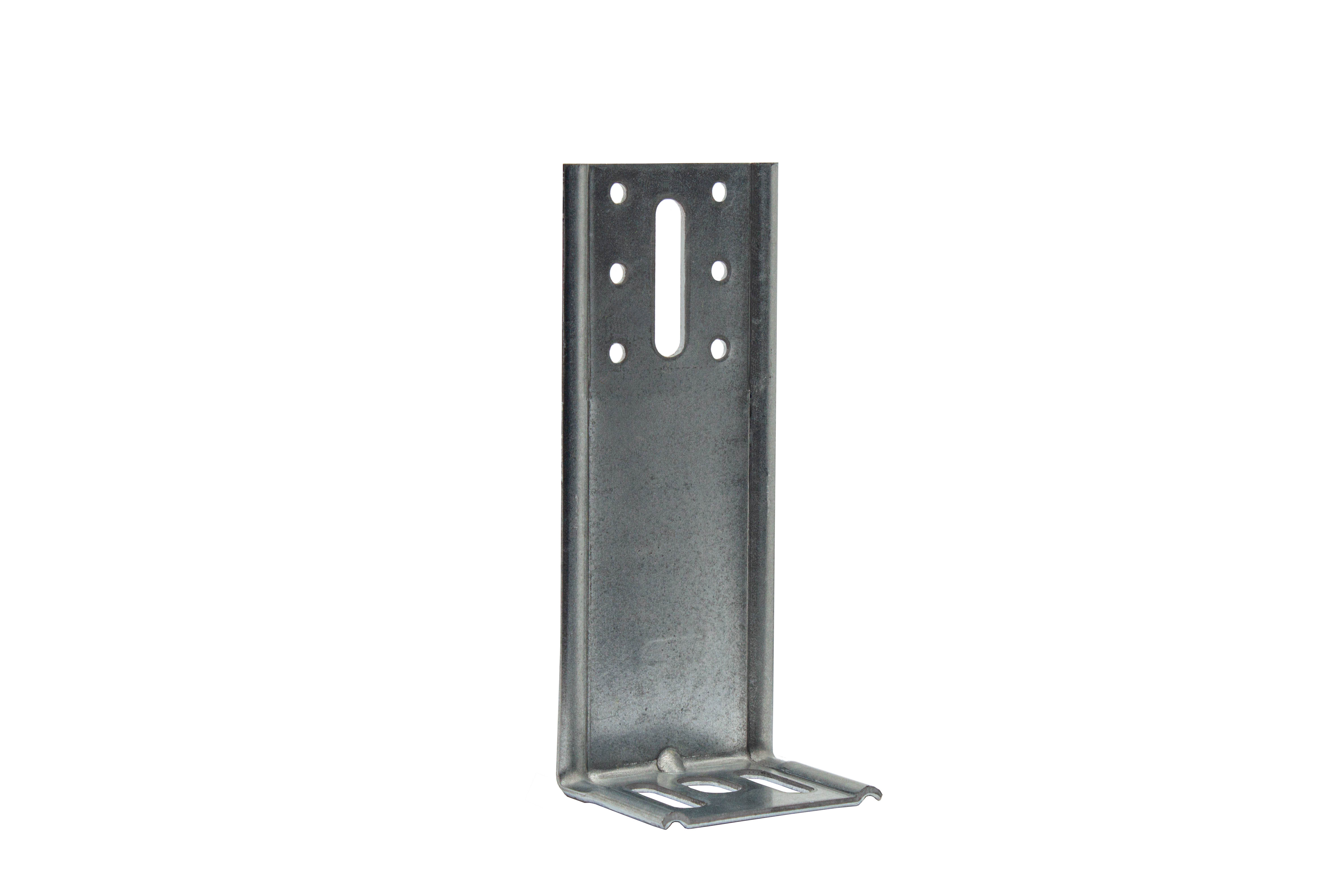

EBC

Abstandsmontagewinkel

Der EBC Winkelverbinder eignet sich besonders für eine Abstandsmontage von Holzkonstruktionen an Beton/Mauerwerk.
Wegen der großen Anzahl an Längenabstufungen, sind variierende Abstände problemlos überbrückbar.

Technisches Datenblatt

Nutzungsklasse 2

Innen

Galvanisch verzinkter Stahl 350

Produkt-Details

Bilder

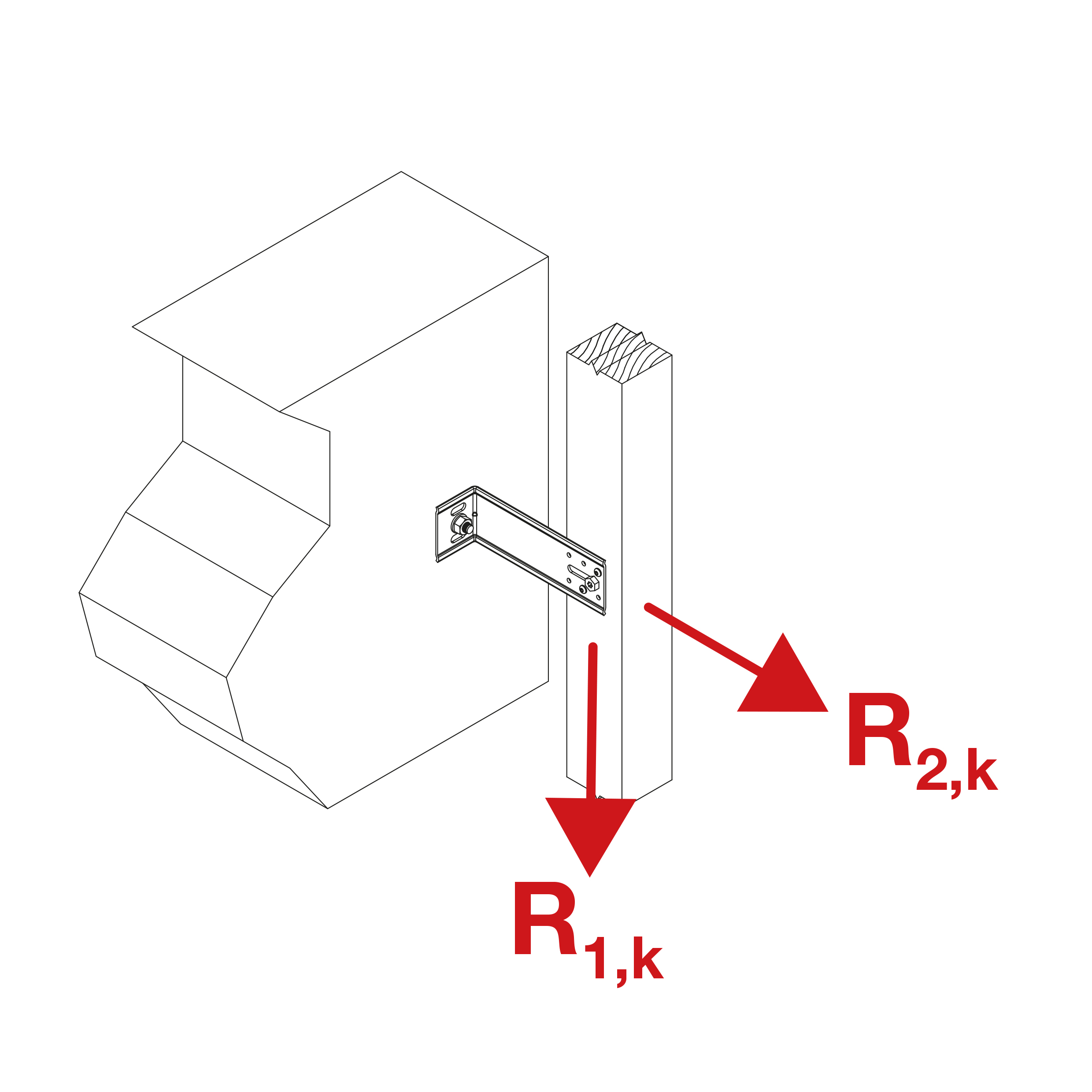

C_EBC_Load direction_Ill_Instld_EU_FR_CY.jpg


Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 350 gemäß DIN EN 10346

Korrosionsschutz:

350 g/m2 beidseitig

Vorteile

direkte Verbindung der Konstruktion an den Untergrund
Erstellt eine Dämmebene und Hinterlüftung
Reduziert Installationszeit, Materialaufwand und Kosten

Anwendung

Anwendbare Materialien

Auflager:
Beton, Mauerwerk, etc.

Aufzulagerndes Bauteil:
Holz (z.B. als Unterkonstruktion für Fassaden)

Anwendungsbereich

Befestigung von Latten für Außenverkleidungen

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]				Schenkel A		Schenkel B
Artikel	A	B	C	t	Ø5	Langloch Ø 8,5x40	Ø8,5x30	Ø11,5x20
EBC100/2.5	98	53	64	2.5	6	1	2	1
EBC110/2.5	108	53	64	2.5	6	1	2	1
EBC120/2.5	118	53	64	2.5	6	1	2	1
EBC130/2.5	128	53	64	2.5	6	1	2	1
EBC140/2.5	138	53	64	2.5	6	1	2	1
EBC150/2.5	148	53	64	2.5	6	1	2	1
EBC160/2.5	158	53	64	2.5	6	1	2	1
EBC170/2.5	168	53	64	2.5	6	1	2	1
EBC180/2.5	178	53	64	2.5	6	1	2	1
EBC190/2.5	188	53	64	2.5	6	1	2	1
EBC200/2.5	198	53	64	2.5	6	1	2	1
EBC210/2.5	208	53	64	2.5	6	1	2	1
EBC220/2.5	218	53	64	2.5	6	1	2	1
EBC230/2.5	228	53	64	2.5	6	1	2	1
EBC240/2.5	238	53	64	2.5	6	1	2	1
EBC250/2.5	248	53	64	2.5	6	1	2	1

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
ebc100-2-5-2d.dwg (370.54 KB) ebc110-2-5-2d.dwg (370.58 KB) ebc120-2-5-2d.dwg (370.47 KB) ebc130-2-5-2d.dwg (370.43 KB) ebc140-2-5-2d.dwg (370.5 KB) ebc150-2-5-2d.dwg (370.43 KB) ebc160-2-5-2d.dwg (370.45 KB) ebc170-2-5-2d.dwg (370.38 KB) ebc180-2-5-2d.dwg (370.44 KB) ebc190-2-5-2d.dwg (370.43 KB) ebc200-2-5-2d.dwg (370.33 KB) ebc210-2-5-2d.dwg (370.54 KB) ebc220-2-5-2d.dwg (370.46 KB) ebc230-2-5-2d.dwg (370.32 KB) ebc240-2-5-2d.dwg (370.68 KB) ebc250-2-5-2d.dwg (370.39 KB)	Keine Daten verfügbar.	ebc100-2-5.dwg (154.78 KB) ebc110-2-5.dwg (155.53 KB) ebc120-2-5.dwg (154.93 KB) ebc130-2-5.dwg (155.37 KB) ebc140-2-5.dwg (156.46 KB) ebc150-2-5.dwg (154.12 KB) ebc160-2-5.dwg (155.49 KB) ebc170-2-5.dwg (154.49 KB) ebc180-2-5.dwg (150.71 KB) ebc190-2-5.dwg (152.34 KB) ebc200-2-5.dwg (156.46 KB) ebc210-2-5.dwg (154.87 KB) ebc220-2-5.dwg (151.15 KB) ebc230-2-5.dwg (156.43 KB) ebc240-2-5.dwg (155.81 KB) ebc250-2-5.dwg (154.62 KB)	Keine Daten verfügbar.	ebc100-2-5.sat (228.86 KB) ebc110-2-5.sat (228.86 KB) ebc120-2-5.sat (228.85 KB) ebc130-2-5.sat (228.77 KB) ebc140-2-5.sat (228.89 KB) ebc150-2-5.sat (228.74 KB) ebc160-2-5.sat (228.75 KB) ebc170-2-5.sat (228.75 KB) ebc180-2-5.sat (228.75 KB) ebc190-2-5.sat (228.76 KB) ebc200-2-5.sat (228.71 KB) ebc210-2-5.sat (228.72 KB) ebc220-2-5.sat (228.7 KB) ebc230-2-5.sat (228.67 KB) ebc240-2-5.sat (228.72 KB) ebc250-2-5.sat (228.72 KB)	Keine Daten verfügbar.

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

ebc100-2-5-2d.dwg (370.54 KB)
ebc110-2-5-2d.dwg (370.58 KB)
ebc120-2-5-2d.dwg (370.47 KB)
ebc130-2-5-2d.dwg (370.43 KB)
ebc140-2-5-2d.dwg (370.5 KB)
ebc150-2-5-2d.dwg (370.43 KB)
ebc160-2-5-2d.dwg (370.45 KB)
ebc170-2-5-2d.dwg (370.38 KB)
ebc180-2-5-2d.dwg (370.44 KB)
ebc190-2-5-2d.dwg (370.43 KB)
ebc200-2-5-2d.dwg (370.33 KB)
ebc210-2-5-2d.dwg (370.54 KB)
ebc220-2-5-2d.dwg (370.46 KB)
ebc230-2-5-2d.dwg (370.32 KB)
ebc240-2-5-2d.dwg (370.68 KB)
ebc250-2-5-2d.dwg (370.39 KB)

Keine Daten verfügbar.

ebc100-2-5.dwg (154.78 KB)
ebc110-2-5.dwg (155.53 KB)
ebc120-2-5.dwg (154.93 KB)
ebc130-2-5.dwg (155.37 KB)
ebc140-2-5.dwg (156.46 KB)
ebc150-2-5.dwg (154.12 KB)
ebc160-2-5.dwg (155.49 KB)
ebc170-2-5.dwg (154.49 KB)
ebc180-2-5.dwg (150.71 KB)
ebc190-2-5.dwg (152.34 KB)
ebc200-2-5.dwg (156.46 KB)
ebc210-2-5.dwg (154.87 KB)
ebc220-2-5.dwg (151.15 KB)
ebc230-2-5.dwg (156.43 KB)
ebc240-2-5.dwg (155.81 KB)
ebc250-2-5.dwg (154.62 KB)

Keine Daten verfügbar.

ebc100-2-5.sat (228.86 KB)
ebc110-2-5.sat (228.86 KB)
ebc120-2-5.sat (228.85 KB)
ebc130-2-5.sat (228.77 KB)
ebc140-2-5.sat (228.89 KB)
ebc150-2-5.sat (228.74 KB)
ebc160-2-5.sat (228.75 KB)
ebc170-2-5.sat (228.75 KB)
ebc180-2-5.sat (228.75 KB)
ebc190-2-5.sat (228.76 KB)
ebc200-2-5.sat (228.71 KB)
ebc210-2-5.sat (228.72 KB)
ebc220-2-5.sat (228.7 KB)
ebc230-2-5.sat (228.67 KB)
ebc240-2-5.sat (228.72 KB)
ebc250-2-5.sat (228.72 KB)

Keine Daten verfügbar.
